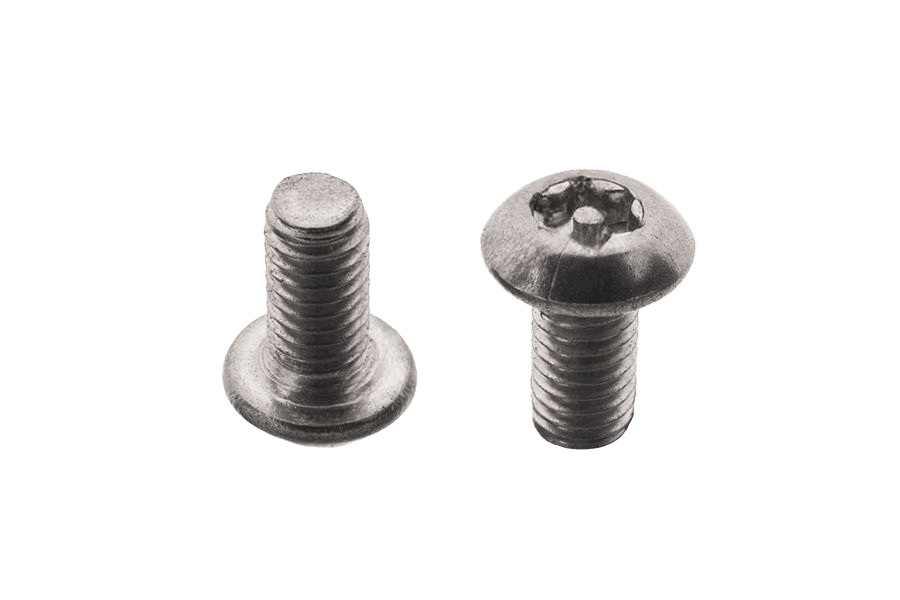

Śruba grzybkowa AN 293, stal nierdzewna A2, gniazdo Torx z trzpieniem
AN 293AN 293
OznaczenieAN 293 · stal nierdzewna A2
- Materiał wyrobu
- stal nierdzewna A2
- Typ łba
- grzybkowy (kulisty)
- Napęd
- Torx (Tx)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość20 wariantów normy · 20 w tym wykonaniuDługość 6–25 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 10 | 12 | 16 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|
| M3 | Rozmiar M3, Długość 10: nie ma w normie | Rozmiar M3, Długość 16: nie ma w normie | Rozmiar M3, Długość 20: nie ma w normie | Rozmiar M3, Długość 25: nie ma w normie | Rozmiar M3, Długość 30: nie ma w normie | ||
| M4 | Rozmiar M4, Długość 6: nie ma w normie | Rozmiar M4, Długość 25: nie ma w normie | Rozmiar M4, Długość 30: nie ma w normie | ||||
| M5 | Rozmiar M5, Długość 6: nie ma w normie | ||||||
| M6 | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 10: nie ma w normie | Rozmiar M6, Długość 12: nie ma w normie | ||||
| M8 | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 293karta katalogowa
karta katalogowaŚruba grzybkowa · grzybkowy (kulisty) — wymiary i warunki techniczne wg AN 293
Wymiary i warunki techniczne wg AN 293
Karta normy AN 293Wymiary
wszystkie wartości w mm| d | P | T-pin | dk | k |
|---|---|---|---|---|
| M3 | 0,5 | 10 | 5,7 | 1,65 |
| M4 | 0,7 | 20 | 7,6 | 2,20 |
| M5 | 0,8 | 25 | 9,5 | 2,75 |
| M6 | 1 | 30 | 10,5 | 3,3 |
| M8 | 1,25 | 40 | 14 | 4,4 |
| M10 | 1,5 | 45 | 17,5 | 5,5 |
- P
- podziałka gwintu
- T-pin
- gniazdo sześciokarbowe Torx (Tx) z bolcem
- dk
- średnica łba
- k
- wysokość łba
| d | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| T-pingniazdo sześciokarbowe Torx (Tx) z bolcem | 10 | 20 | 25 | 30 | 40 | 45 |
| dkśrednica łba | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 |
| kwysokość łba | 1,65 | 2,20 | 2,75 | 3,3 | 4,4 | 5,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- drozmiar nominalny gwintu
Oznaczanie
przykład zapisuPrzykład oznaczania śruby zabezpieczającej z łbem wypukłym z gniazdem sześciokarbowym Tx-pin 30 z bolcem, z gwintem M6, o długości nominalnej l = 20 mm, ze stali nierdzewnej A2:
Śruba zabezpieczająca AN 293 – T-pin – M6 x 20 – A2Opis
Śruba grzybkowa wg normy AN 293, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M3 do M8 i długościach 6–30 mm.
Specyfikacja produktu
6 pozycji| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Typ łba | grzybkowy (kulisty) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 293 |
| Rodzaj | Śruba grzybkowa |
