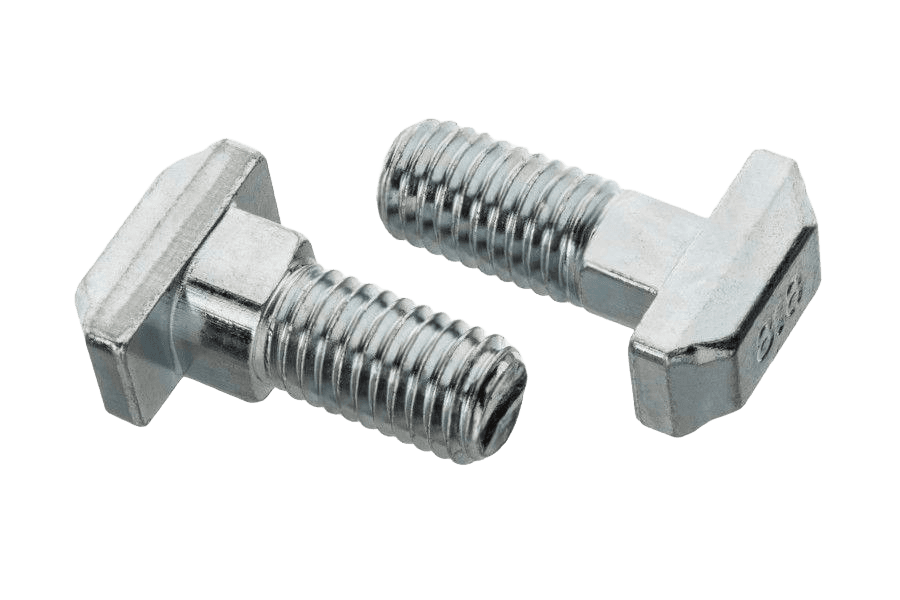

Śruba młoteczkowa DIN 188, kl. 8.8, ocynk biały
DIN 188DIN 188
Zdjęcie 1 z 2
OznaczenieDIN 188 · 8.8 · Ocynk galwaniczny biały (oc.B)
- Klasa wytrzymałości
- 8.8
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- młoteczkowy / teowy
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość2 warianty normy · 2 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 25 | 50 |
|---|---|---|
| M10 | Rozmiar M10, Długość 50: nie ma w normie | |
| M12 | Rozmiar M12, Długość 25: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 188karta katalogowa
karta katalogowaŚruba młoteczkowa · młoteczkowy / teowy — wymiary i warunki techniczne wg DIN 188
Wymiary i warunki techniczne wg DIN 188
Karta normy DIN 188Wymiary
wszystkie wartości w mm| Ød(nom) | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok (podziałka) gwintu | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| b(min), l ≤ 125 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | 90 | |
| b(min), 125 < l ≤ 200 | 44 | 52 | 60 | 72 | 84 | 96 | 108 | |||
| b(min), l > 200 | 97 | 109 | 121 | |||||||
| e(min)minimalna szerokość łba mierzona po przekątnej, przez narożniki noska | 9,24 | 11,81 | 14,17 | 19,32 | 24,33 | 29,48 | 37,2 | 44,57 | 52,29 | 60,0 |
| k(nom) | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 19 | 23 | 26 | 30 |
| k(max) | 5,9 | 7,45 | 8,75 | 11,4 | 13,9 | 15,9 | 20 | 24 | 27 | 31 |
| k(min) | 5,1 | 6,5 | 7,25 | 9,6 | 12,1 | 14,1 | 18 | 22 | 25 | 29 |
| n(nom) | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| n(max) | 8,75 | 10,75 | 12,9 | 16,9 | 21 | 25 | 31 | 37,25 | 43,25 | 49,25 |
| n(min) | 7,25 | 9,25 | 11,1 | 15,1 | 19 | 23 | 29 | 34,75 | 40,75 | 46,75 |
| m(nom) | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
| m(max) | 18,9 | 22 | 27 | 31 | 37,25 | 44,25 | 55,5 | 67,5 | 81,5 | 89,75 |
| m(min) | 17,1 | 20 | 25 | 29 | 34,75 | 41,75 | 52,5 | 64,5 | 78,5 | 86,25 |
| d(b) | M12 | M12 | M12 | |||||||
| t | 22 | 22 | 22 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)nominalna średnica gwintu (rozmiar śruby)
- b(min) — minimalna długość gwintu na trzpieniu; zależna od długości nominalnej l (trzy zakresy)
- k — wysokość łba (nom./max./min.)
- n — szerokość noska pod łbem (nom./max./min.)
- m — długość łba młoteczkowego (nom./max./min.)
- d(b), t — tylko dla d = M36–M48: gwintowany otwór w czole trzpienia (średnica db, głębokość t)
Warunki techniczne
13 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 8g
- Norma
- DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych — d ≤ M36
- 3.6 lub 4.6 według uzgodnień
- Klasa własności mechanicznych — d > M36
- według umowy
- Norma
- DIN ISO 898-1
Tolerancje
- Klasa dokładności
- C
- Norma
- DIN ISO 4759-1
Powierzchnia
- jak wytworzono
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- Procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem młoteczkowym z noskiem, z gwintem M20, o długości nominalnej l = 120 mm:
Śruba z łbem młoteczkowym DIN 188 - M20 x 120Opis
Śruba młoteczkowa wg normy DIN 188, w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M10 do M12 i długościach 25–50 mm.
Specyfikacja produktu
6 pozycji| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | młoteczkowy / teowy |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 188 |
| Rodzaj | Śruba młoteczkowa |
DIN 188 · 2 warianty
od 345,95 zł
brutto / opak
