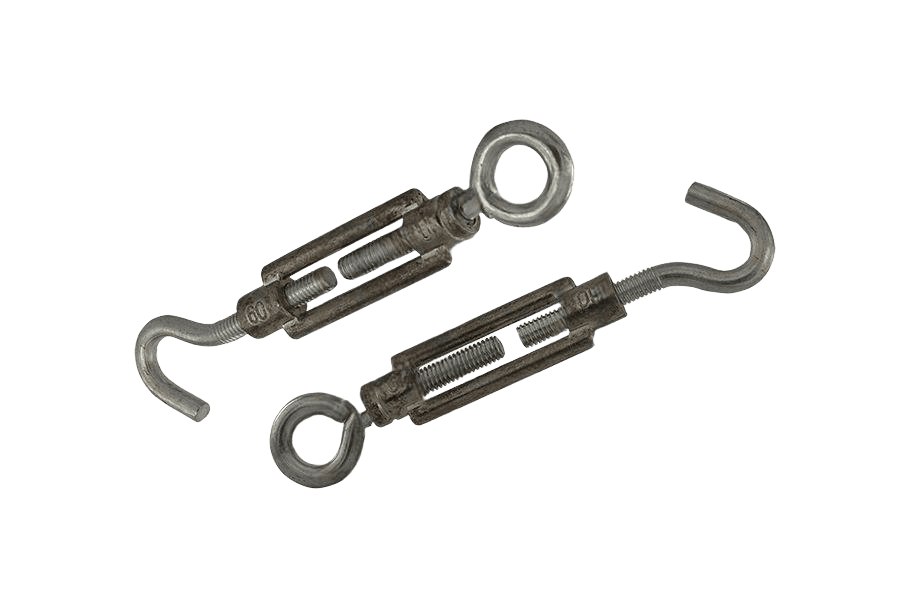

Śruba napinająca hak–oczko AN 99, ocynk biały
AN 99AN 99
OznaczenieAN 99 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość4 warianty normy · 3 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 50 | 60 | 70 | 100 |
|---|---|---|---|---|
| M5 | Rozmiar M5, Długość 60: nie ma w normie | Rozmiar M5, Długość 70: nie ma w normie | Rozmiar M5, Długość 100: nie ma w normie | |
| M6 | Rozmiar M6, Długość 50: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 99karta katalogowa
karta katalogowaŚruba napinająca — wymiary i warunki techniczne wg AN 99
Wymiary i warunki techniczne wg AN 99

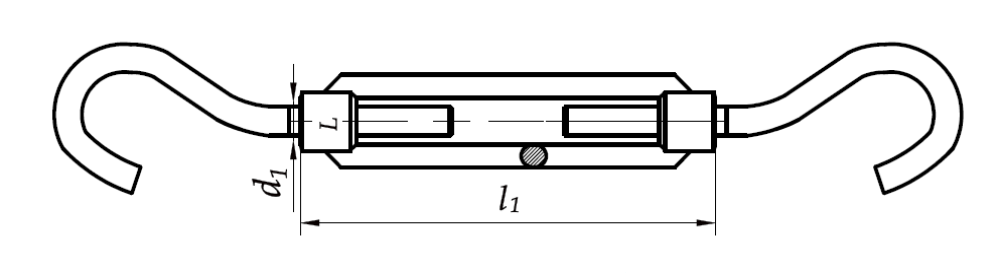

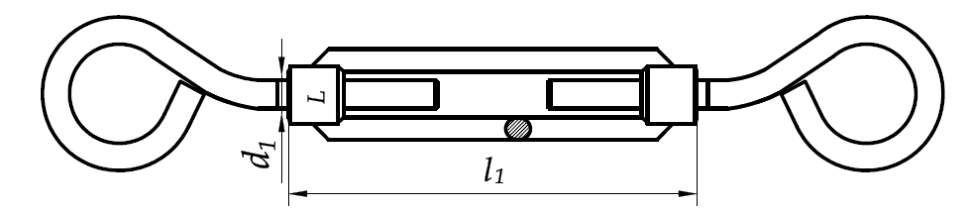

Karta normy AN 99Wymiary
wszystkie wartości w mm| Ød1(nom) | l1(min) | l1(max) |
|---|---|---|
| M5 | 50 | 70 |
| M6 | 60 | 100 |
| M8 | 70 | 110 |
| Ød1(nom) | M5 | M6 | M8 |
|---|---|---|---|
| l1(min) | 50 | 60 | 70 |
| l1(max) | 70 | 100 | 110 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- d1 — nominalna średnica gwintu na końcówkach śruby napinającej
- l1(min), l1(max) — dwie standardowe długości całkowite dostępne dla danej średnicy gwintu
Oznaczanie

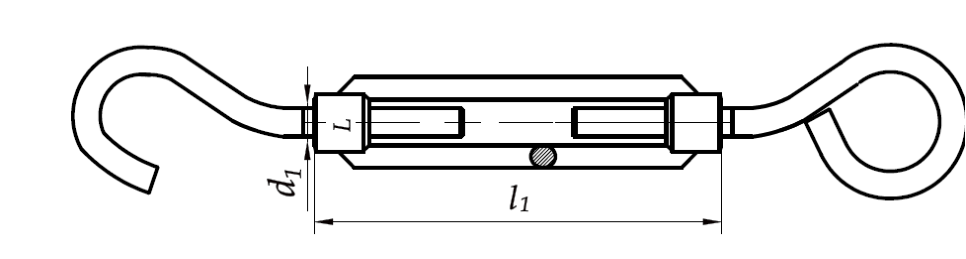

przykład zapisuPrzykład oznaczania śruby napinającej z końcówkami z drutu hak – oko, gwint M6, długość l1 = 100 mm:
Śruba napinająca AN 99 – M6 – HOOpis
Śruba napinająca hak–oczko wg normy AN 99. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do napinania lin, cięgien i stężeń — długość reguluje się obrotem korpusu.
Dostępny asortyment: w rozmiarze M6 i długościach 60–100 mm.
Specyfikacja produktu
6 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 99 |
| Rodzaj | Śruba napinająca |
| Rozmiar | M6 |
| Zakończenia | hak–oczko |
Wykonania AN 99
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba napinająca hak–oczko AN 99, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 3/3 | wybierz wymiar |
| Śruba napinająca oczko–oczko AN 99, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 1/1 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
