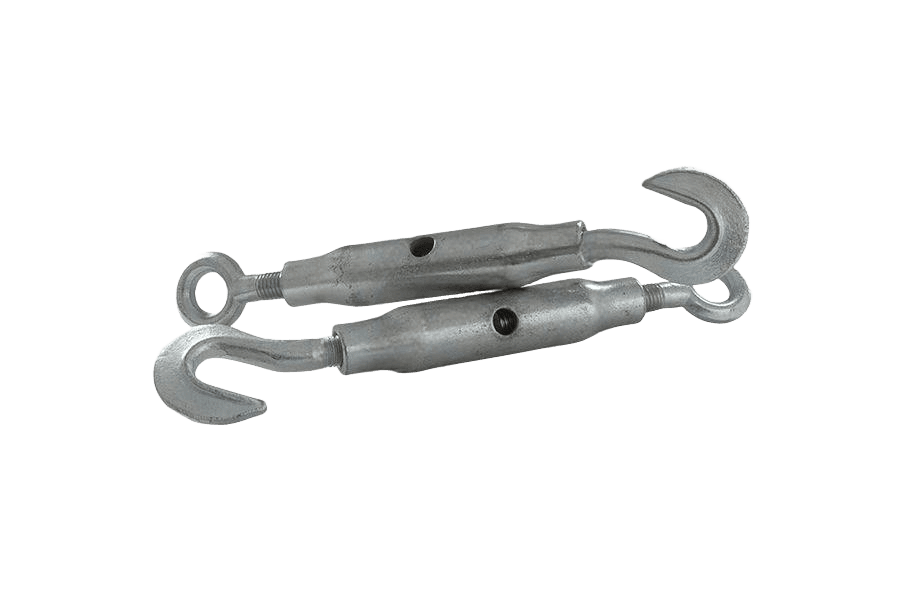

Śruba do napinacza rurowego hak–oczko DIN 1478, ocynk biały
DIN 1478DIN 1478
Zdjęcie 1 z 2
OznaczenieDIN 1478 · M24 · Ocynk galwaniczny biały (oc.B)
DIN 1478karta katalogowa
karta katalogowaŚruba do napinacza rurowego — wymiary i warunki techniczne wg DIN 1478
Wymiary i warunki techniczne wg DIN 1478
Karta normy DIN 1478Wymiary
wszystkie wartości w mm| Ød1(nom) | Ød2 | Ød4 | Ød5 | c | l1 | t(≈) |
|---|---|---|---|---|---|---|
| M8 | 17,2 | 8 | 4 | 3,6 | 110 | 12 |
| M10 | 21,3 | 8 | 4 | 4 | 125 | 14 |
| M12 | 25 | 10 | 4 | 4 | 125 | 17 |
| M16 | 30 | 10 | 4 | 4,5 | 170 | 22 |
| M20 | 33,7 | 12 | 4 | 5 | 200 | 26 |
| M24 | 42,4 | 12 | 4 | 5,6 | 255 | 31 |
| M30 | 51 | 16 | 4 | 6,3 | 255 | 38 |
| M36 | 63,5 | 16 | 6 | 8 | 295 | 46 |
| M42 | 70 | 20 | 6 | 8,8 | 330 | 54 |
| M48 | 82,5 | 20 | 6 | 10 | 355 | 61 |
- Ød2
- średnica zewnętrzna pogrubionej końcówki korpusu, przy gwincie
- Ød4
- średnica otworu w ściance rury, w środkowej części korpusu
- Ød5
- średnica drugiego, mniejszego otworu w ściance rury, bliżej zakończenia gwintowanego
- c
- grubość ścianki rury na prostym odcinku korpusu
- l1
- długość całkowita korpusu
- t(≈)
- przybliżona głębokość gwintowanego otworu na każdym końcu
| Ød1(nom) | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ød2średnica zewnętrzna pogrubionej końcówki korpusu, przy gwincie | 17,2 | 21,3 | 25 | 30 | 33,7 | 42,4 | 51 | 63,5 | 70 | 82,5 |
| Ød4średnica otworu w ściance rury, w środkowej części korpusu | 8 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 20 |
| Ød5średnica drugiego, mniejszego otworu w ściance rury, bliżej zakończenia gwintowanego | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 |
| cgrubość ścianki rury na prostym odcinku korpusu | 3,6 | 4 | 4 | 4,5 | 5 | 5,6 | 6,3 | 8 | 8,8 | 10 |
| l1długość całkowita korpusu | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 | 330 | 355 |
| t(≈)przybliżona głębokość gwintowanego otworu na każdym końcu | 12 | 14 | 17 | 22 | 26 | 31 | 38 | 46 | 54 | 61 |
- Ød1nominalna średnica gwintu, jednakowa (lewy/prawy) na obu końcach korpusu
Materiał i wykonanie
5 pozycji| Materiał | stal węglowa C1020, C15, 20#, Q235 (gatunki nieujęte w normie) lub inna, wg wyboru producenta; stale o większej wytrzymałości, np. Q345B (nieujęte w normie) |
|---|---|
| Gwint | metryczny ISO ogólnego stosowania, tolerancja 6H, wg DIN ISO 965-1 |
| Powłoki elektrolityczne | wg DIN EN ISO 4042 |
| Powłoki cynkowe (ogniowe) | wg DIN EN ISO 10684 |
| Powłoki cynkowe płatkowe (nieelektrolityczne) | wg DIN EN ISO 10683 |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 1478 · M24 · Ocynk galwaniczny biały (oc.B)Opis
Śruba do napinacza rurowego hak–oczko wg normy DIN 1478. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do napinania lin, cięgien i stężeń — długość reguluje się obrotem korpusu.
Dostępny wariant: M24.
Specyfikacja produktu
8 pozycji| Gwint | M24 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 1478 |
| Rodzaj | Śruba do napinacza rurowego |
| Rozmiar | M24 |
| Zakończenia | hak–oczko |
| Waga | 2,8 kg |
Wykonania DIN 1478
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba do napinacza rurowego hak–oczko DIN 1478, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Korpus napinacza rurowego DIN 1478, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Korpus napinacza rurowego DIN 1478, ocynk ogniowyCynk ogniowy (tZn, EN 14399) | Cynk ogniowy (tZn, EN 14399) | — | wybierz wymiar |
| Korpus napinacza rurowego DIN 1478, stal S355, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Śruba do napinacza rurowego do spawania DIN 1478, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 1478 · Ocynk galwaniczny biały (oc.B)
M2424,02 zł / szt
M24dostępne
