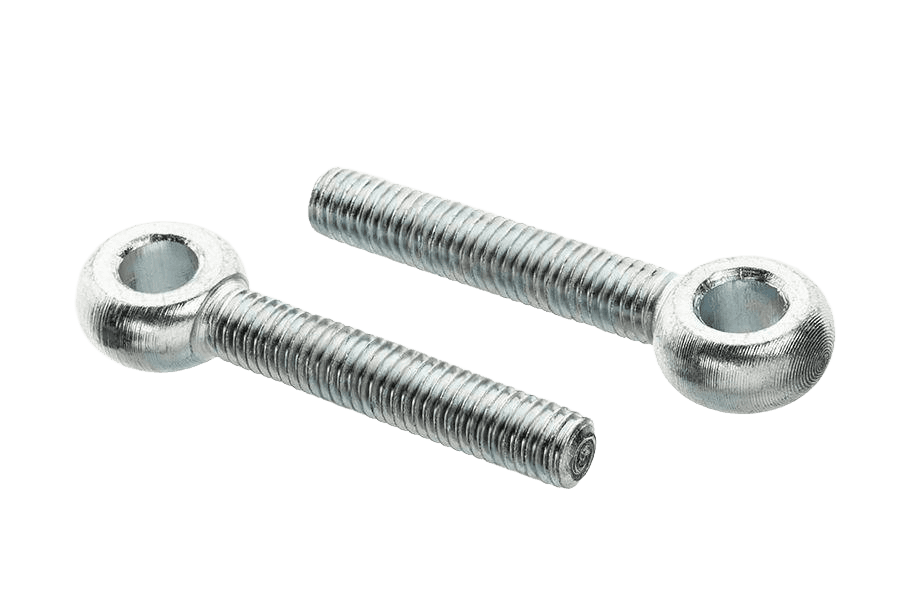

Śruba oczkowa DIN 444LB, kl. 4.6, ocynk biały, pełny gwint
DIN 444LBDIN 444LBnormy powiązane PN 82426
Zdjęcie 1 z 2
OznaczenieDIN 444LB · 4.6 · Ocynk galwaniczny biały (oc.B)
- Klasa wytrzymałości
- 4.6
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- oczkowy
- Napęd
- brak
Wybierz rozmiar
średnica × długość56 wariantów normy · 53 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 40–80 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 40 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 120 | 130 | 140 | 150 | 160 | 180 | 200 | 260 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M6s 7 | Rozmiar M6, Długość 55: nie ma w normie | Rozmiar M6, Długość 70: nie ma w normie | Rozmiar M6, Długość 80: nie ma w normie | Rozmiar M6, Długość 90: nie ma w normie | Rozmiar M6, Długość 100: nie ma w normie | Rozmiar M6, Długość 120: nie ma w normie | Rozmiar M6, Długość 130: nie ma w normie | Rozmiar M6, Długość 140: nie ma w normie | Rozmiar M6, Długość 150: nie ma w normie | Rozmiar M6, Długość 160: nie ma w normie | Rozmiar M6, Długość 180: nie ma w normie | Rozmiar M6, Długość 200: nie ma w normie | Rozmiar M6, Długość 260: nie ma w normie | |||
| M8s 9 | Rozmiar M8, Długość 55: nie ma w normie | Rozmiar M8, Długość 130: nie ma w normie | Rozmiar M8, Długość 140: nie ma w normie | Rozmiar M8, Długość 150: nie ma w normie | Rozmiar M8, Długość 160: nie ma w normie | Rozmiar M8, Długość 180: nie ma w normie | Rozmiar M8, Długość 200: nie ma w normie | Rozmiar M8, Długość 260: nie ma w normie | ||||||||
| M10s 12 | Rozmiar M10, Długość 55: nie ma w normie | Rozmiar M10, Długość 130: nie ma w normie | Rozmiar M10, Długość 150: nie ma w normie | Rozmiar M10, Długość 160: nie ma w normie | Rozmiar M10, Długość 180: nie ma w normie | Rozmiar M10, Długość 200: nie ma w normie | Rozmiar M10, Długość 260: nie ma w normie | |||||||||
| M12s 14 | Rozmiar M12, Długość 40: nie ma w normie | Rozmiar M12, Długość 130: nie ma w normie | Rozmiar M12, Długość 180: nie ma w normie | Rozmiar M12, Długość 200: nie ma w normie | Rozmiar M12, Długość 260: nie ma w normie | |||||||||||
| M16s 17 | Rozmiar M16, Długość 40: nie ma w normie | Rozmiar M16, Długość 50: nie ma w normie | Rozmiar M16, Długość 55: nie ma w normie | Rozmiar M16, Długość 130: nie ma w normie | Rozmiar M16, Długość 150: nie ma w normie | Rozmiar M16, Długość 200: nie ma w normie | Rozmiar M16, Długość 260: nie ma w normie | |||||||||
| M20s 22 | Rozmiar M20, Długość 40: nie ma w normie | Rozmiar M20, Długość 50: nie ma w normie | Rozmiar M20, Długość 55: nie ma w normie | Rozmiar M20, Długość 90: nie ma w normie | Rozmiar M20, Długość 150: nie ma w normie | Rozmiar M20, Długość 180: nie ma w normie | Rozmiar M20, Długość 200: nie ma w normie | Rozmiar M20, Długość 260: nie ma w normie | ||||||||
| M24s 25 | Rozmiar M24, Długość 40: nie ma w normie | Rozmiar M24, Długość 50: nie ma w normie | Rozmiar M24, Długość 55: nie ma w normie | Rozmiar M24, Długość 60: nie ma w normie | Rozmiar M24, Długość 70: nie ma w normie | Rozmiar M24, Długość 80: nie ma w normie | Rozmiar M24, Długość 90: nie ma w normie | Rozmiar M24, Długość 130: nie ma w normie | Rozmiar M24, Długość 150: nie ma w normie | |||||||
| M30s 30 | Rozmiar M30, Długość 40: nie ma w normie | Rozmiar M30, Długość 50: nie ma w normie | Rozmiar M30, Długość 55: nie ma w normie | Rozmiar M30, Długość 60: nie ma w normie | Rozmiar M30, Długość 70: nie ma w normie | Rozmiar M30, Długość 80: nie ma w normie | Rozmiar M30, Długość 90: nie ma w normie | Rozmiar M30, Długość 100: nie ma w normie | Rozmiar M30, Długość 120: nie ma w normie | Rozmiar M30, Długość 130: nie ma w normie | Rozmiar M30, Długość 140: nie ma w normie | Rozmiar M30, Długość 150: nie ma w normie | Rozmiar M30, Długość 180: nie ma w normie | Rozmiar M30, Długość 200: nie ma w normie | Rozmiar M30, Długość 260: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 444LBkarta katalogowa
karta katalogowaŚruba oczkowa · oczkowy · pełny gwint — wymiary i warunki techniczne wg DIN 444LB
Wymiary i warunki techniczne wg DIN 444LB
Karta normy DIN 444LBWymiary
wszystkie wartości w mm| d | P | b0 (+2P), l ≤ 125 | b0 (+2P), 125 < l ≤ 200 | b0 (+2P), l > 200 | d2 (H9) | d3(max) | d3(min) | s(max) |
|---|---|---|---|---|---|---|---|---|
| M5 | 0,8 | 16 | 5 | 12 | 11,57 | 6 | ||
| M6 | 1 | 18 | 6 | 14 | 13,57 | 7 | ||
| M8 | 1,25 | 22 | 28 | 8 | 18 | 17,57 | 9 | |
| M10 | 1,5 | 26 | 32 | 10 | 20 | 19,48 | 12 | |
| M12 | 1,75 | 30 | 36 | 12 | 25 | 24,48 | 14 | |
| M16 | 2 | 38 | 44 | 57 | 16 | 32 | 31,38 | 17 |
| M20 | 2,5 | 46 | 52 | 65 | 18 | 40 | 39,38 | 22 |
| M24 | 3 | 54 | 60 | 73 | 22 | 45 | 44,38 | 25 |
| (M27) | 3 | 60 | 66 | 79 | 25 | 50 | 49,38 | 27 |
| M30 | 3,5 | 66 | 72 | 85 | 28 | 55 | 54,26 | 30 |
| (M33) | 3,5 | 78 | 91 | 30 | 60 | 59,26 | 34 | |
| M36 | 4 | 84 | 97 | 32 | 65 | 64,26 | 38 | |
| (M39) | 4 | 90 | 103 | 35 | 70 | 69,26 | 41 |
- P
- podziałka gwintu
- s(max)
- szerokość pod klucz (trzpień)
| d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | M30 | (M33) | M36 | (M39) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 |
| b0 (+2P), l ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | |||
| b0 (+2P), 125 < l ≤ 200 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | 72 | 78 | 84 | 90 | ||
| b0 (+2P), l > 200 | 57 | 65 | 73 | 79 | 85 | 91 | 97 | 103 | |||||
| d2 (H9) | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 35 |
| d3(max) | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| d3(min) | 11,57 | 13,57 | 17,57 | 19,48 | 24,48 | 31,38 | 39,38 | 44,38 | 49,38 | 54,26 | 59,26 | 64,26 | 69,26 |
| s(max)szerokość pod klucz (trzpień) | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 27 | 30 | 34 | 38 | 41 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- b0 (+2P) — minimalna długość gwintu, zależna od zakresu długości nominalnej l śruby; (—) oznacza, że norma nie definiuje wartości dla danego zakresu l przy tej średnicy
- (…)wymiary nie zalecane
- b0 (+2P) — długość gwintu (wartość zależna od przedziału długości l)
- d2 (H9) — średnica oczka
- d3 — średnica kuli
- dgwint (rozmiar nominalny)
Odległość od ostatniego pełnego zwoju gwintu do środka oczka
wszystkie wartości w mm| d | odległość |
|---|---|
| M5 | 11 |
| M6 | 14 |
| M8 | 16 |
| M10 | 18 |
| M12 | 23 |
| M16 | 27 |
| M20 | 32 |
| M24 | 40 |
| M27 | 42 |
| M30 | 46 |
| M33 | 54 |
| M36 | 59 |
| M39 | 61 |
- odległość
- od ostatniego pełnego zwoju gwintu do środka oczka
| d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| odległośćod ostatniego pełnego zwoju gwintu do środka oczka | 11 | 14 | 16 | 18 | 23 | 27 | 32 | 40 | 42 | 46 | 54 | 59 | 61 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dgwint (rozmiar nominalny)
Warunki techniczne
13 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- dla klasy B = 6g
- Norma
- DIN 13-13
Własności mechaniczne
- Klasa własności mechanicznych
- 4.6 lub 5.6 lub 8.8 wg uzgodnień; z innych grup stali lub klas własności mechanicznych — tylko na specjalne ustalenia
- Norma
- ISO 898-1
Tolerancje
- Klasa dokładności
- B
- Norma
- ISO 4759-1
Wykończenie powierzchni
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg DIN 267-19
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba oczkowa z gwintem M20, o długości nominalnej l = 120 mm, klasy własności mechanicznych 4.6:
Śruba oczkowa DIN 444 LB – M20 x 120 – 4.6Opis
Śruba oczkowa wg normy DIN 444LB (odpowiedniki: PN 82426), z gwintem na całej długości trzpienia, w klasie własności 4.6 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.
Dostępny asortyment: w rozmiarach od M6 do M30 i długościach 40–260 mm. W ofercie również w wykonaniu 8.8 ocynkowanym i 8.8 z ocynkiem płatkowym.
Specyfikacja produktu
8 pozycji| Klasa wytrzymałości | 4.6 |
|---|---|
