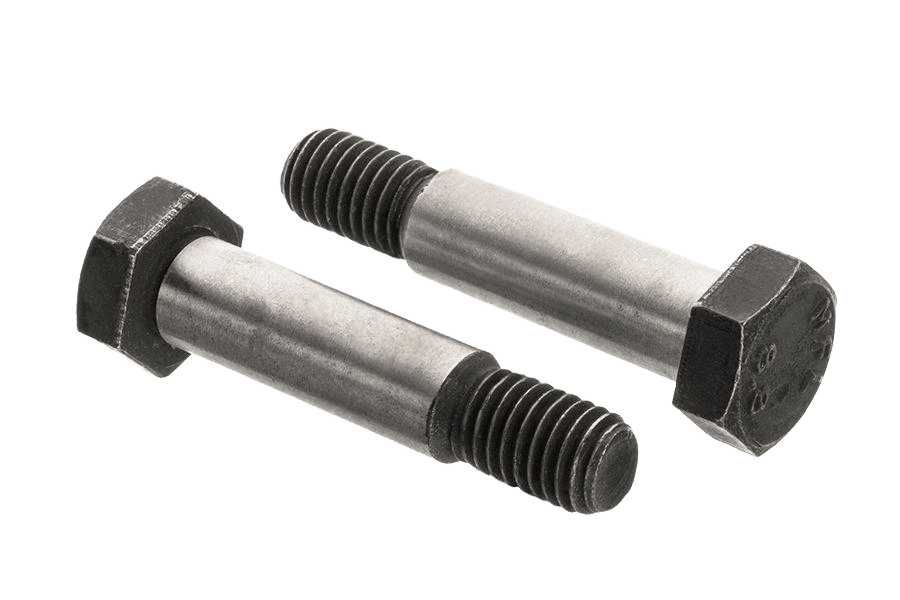

Śruba pasowana S18 DIN 610, kl. 8.8, bez powłoki
DIN 610DIN 610normy powiązane PN 82341
Zdjęcie 1 z 2
OznaczenieDIN 610 · 8.8 · Bez powłoki (surowe)
Opis
Śruba pasowana wg normy DIN 610 (odpowiedniki: PN 82341), w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Szlifowany trzpień pracuje na ścinanie — do połączeń wymagających dokładnego pasowania.
Dostępny asortyment: w długościach 30–70 mm. W ofercie również w wykonaniu 10.9 surowym.
Dane techniczne
7 wariantów| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 610 |
| Rodzaj | Śruba pasowana |
| Klasa / materiał | 8.8 |
| Rozmiar klucza | S18 |
| Rozmiar | M12 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 2,04 kg |
| Waga 1 szt | 40,8 g |
DIN 610karta katalogowa
karta katalogowaŚruba pasowana · sześciokątny — wymiary i warunki techniczne wg DIN 610
Wymiary i warunki techniczne wg DIN 610
Karta normy DIN 610Wymiary
wszystkie wartości w mm| d | b, l ≤ 50 | b, 50 < l ≤ 150 | b, l > 150 | ds(k6) | k(nom) | s(nom) |
|---|---|---|---|---|---|---|
| M8 | 11,5 | 13,5 | 18,5 | 9 | 5,3 | 13 |
| M10 | 13,5 | 15,5 | 20,5 | 11 | 6,4 | 16/17 |
| M12 | 15,5 | 17,5 | 22,5 | 13 | 7,5 | 18/19 |
| (M14) | 17 | 19 | 24 | 15 | 8,8 | 21/22 |
| M16 | 19 | 21 | 26 | 17 | 10 | 24 |
| (M18) | 21,5 | 23,5 | 28,5 | 19 | 11,5 | 27 |
| M20 | 22,5 | 24,5 | 29,5 | 21 | 12,5 | 30 |
| (M22) | 24,5 | 26,5 | 31,5 | 23 | 14 | 32/34 |
| M24 | 26,5 | 28,5 | 33,5 | 25 | 15 | 36 |
| (M27) | 31,5 | 36,5 | 28 | 17 | 41 | |
| M30 | 34 | 39 | 32 | 19 | 46 | |
| (M33) | 36 | 41 | 34 | 21 | 50 | |
| M36 | 40 | 45 | 38 | 22 | 55 | |
| (M39) | 42 | 47 | 40 | 25 | 60 | |
| M42 | 46 | 51 | 44 | 26 | 65 | |
| (M45) | 48 | 53 | 46 | 28 | 70 | |
| M48 | 51 | 56 | 50 | 30 | 75 | |
| (M52) | 55 | 60 | 55 | 33 | 80 |
- ds(k6)
- średnica trzpienia pasowanego (pole tolerancji k6)
- k(nom)
- wysokość łba
- s(nom)
- rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości
| d | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b, l ≤ 50 | 11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 | 22,5 | 24,5 | 26,5 | |||||||||
| b, 50 < l ≤ 150 | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 | 26,5 | 28,5 | 31,5 | 34 | 36 | 40 | 42 | 46 | 48 | 51 | 55 |
| b, l > 150 | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 | 31,5 | 33,5 | 36,5 | 39 | 41 | 45 | 47 | 51 | 53 | 56 | 60 |
| ds(k6)średnica trzpienia pasowanego (pole tolerancji k6) | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 34 | 38 | 40 | 44 | 46 | 50 | 55 |
| k(nom)wysokość łba | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 21 | 22 | 25 | 26 | 28 | 30 | 33 |
| s(nom)rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości | 13 | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 | 32/34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
- (…)wymiary nie zalecane
- doznaczenie wielkości śruby (średnica gwintu nominalnego)
- b — długość gwintu (minimalna), w zależności od długości nominalnej l
Gwint drobnozwojny (opcjonalnie)
M18–M52| d | wariant 1 | wariant 2 |
|---|---|---|
| (M18) | M18x1,5 | M18x2 |
| M20 | M20x1,5 | M20x2 |
| (M22) | M22x1,5 | M22x2 |
| M24 | M24x2 | M24x1,5 |
| (M27) | M27x2 | |
| M30 | M30x2 | |
| (M33) | M33x2 | |
| M36 | M36x3 | |
| (M39) | M39x3 | |
| M42 | M42x3 | |
| (M45) | M45x3 | |
| M48 | M48x3 | |
| (M52) | M52x3 |
| d | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| wariant 1 | M18x1,5 | M20x1,5 | M22x1,5 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | M52x3 |
| wariant 2 | M18x2 | M20x2 | M22x2 | M24x1,5 |
- (…)wymiary nie zalecane
- Dla średnic d ≥ (M18), ze względu na krótki odcinek gwintowany, norma dopuszcza opcjonalnie gwint drobnozwojny zamiast standardowego gwintu grubozwojnego.
- wariant 1, wariant 2 — dopuszczalne oznaczenia gwintu drobnozwojnego dla danej średnicy; „-” oznacza brak drugiego wariantu.
Warunki techniczne
17 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Stal
- ≤ M39: 8.8; > M39: według uzgodnień (norma: DIN ISO 898-1)
- Stal nierdzewna
- ≤ M20: A2-70; M20 < d ≤ M39: A2-50; > M39: według uzgodnień (norma: DIN 267-11)
- Metale nieżelazne
- np. CU2, CU3 (norma: DIN 267-18)
Tolerancje
- Klasa dokładności
- ≤ M10: A; ≥ M12: B
- Norma
- DIN ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- jak wytworzono, czernione (termicznie lub chemicznie)
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
- Część pasowana (trzpień)
- bez pokrycia
- Chropowatość powierzchni
- DIN 267-2
- Nieciągłości powierzchni
- DIN 267-19
- Powłoki galwaniczne
- DIN 267-9
- Powłoki ogniowe
- DIN 267-10
Odbiór
- Procedura odbioru
- DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba pasowana z gwintem krótkim, łbem sześciokątnym z gwintem M20, o długości nominalnej l = 100 mm, klasie własności mechanicznych 8.8:
Śruba pasowana DIN 610 – M20 x 100 – 8.8Wykonania DIN 610
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba pasowana S18 DIN 610, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe)to wykonanie | 8.8 · Bez powłoki (surowe) | — |
| Śruba pasowana DIN 610, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | 1/1 |
| Śruba pasowana DIN 610, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe) | 8.8 · Bez powłoki (surowe) | 17/17 |
| Śruba pasowana S16 DIN 610, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe) | 8.8 · Bez powłoki (surowe) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
