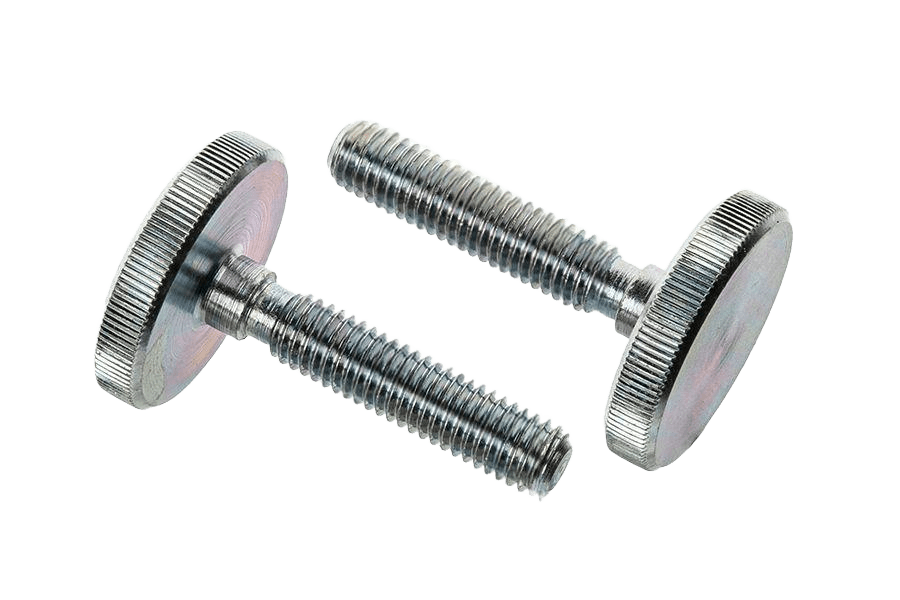

Śruba radełkowana niska DIN 653, ocynk biały
DIN 653DIN 653normy powiązane PN 82457
Zdjęcie 1 z 2
OznaczenieDIN 653 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość27 wariantów normy · 27 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 6–20 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 |
|---|---|---|---|---|---|---|---|---|---|
| M4 | Rozmiar M4, Długość 30: nie ma w normie | Rozmiar M4, Długość 40: nie ma w normie | |||||||
| M5 | Rozmiar M5, Długość 6: nie ma w normie | Rozmiar M5, Długość 8: nie ma w normie | Rozmiar M5, Długość 40: nie ma w normie | ||||||
| M6 | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 8: nie ma w normie | Rozmiar M6, Długość 12: nie ma w normie | ||||||
| M8 | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie | |||||
| M10 | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | Rozmiar M10, Długość 16: nie ma w normie | Rozmiar M10, Długość 40: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 653karta katalogowa
karta katalogowaŚruba radełkowana niska DIN 653, ocynk biały — wymiary i warunki techniczne wg DIN 653
Wymiary i warunki techniczne wg DIN 653
Karta normy DIN 653Wymiary
wszystkie wartości w mm| Ød(nom) | P | Ødk | k |
|---|---|---|---|
| M2 | 0,4 | 9 | 2 |
| M2,5 | 0,45 | 11 | 2,5 |
| M3 | 0,5 | 12 | 2,5 |
| M4 | 0,7 | 16 | 3,5 |
| M5 | 0,8 | 20 | 4 |
| M6 | 1 | 24 | 5 |
| M8 | 1,25 | 30 | 6 |
| M10 | 1,5 | 36 | 8 |
- P
- skok gwintu
- Ødk
- średnica łba radełkowanego
- k
- wysokość łba
| Ød(nom) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Ødkśrednica łba radełkowanego | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| kwysokość łba | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna gwintu
Materiał i wykonanie
8 pozycjiMateriał
- Stal
- St wg EN 10087, EN 10277-3
- Stal nierdzewna
- A1, A2 wg ISO 3506-1
- Met. nieżelazne
- CU3 wg EN 28839
Gwint
- Tolerancja
- 6g wg ISO 965-1
Tolerancje
- Klasa dokładności
- ≤ M1,4: F; ≥ M1,6: A wg DIN 267-6, ISO 4759-1
Wykończenie
- Stal
- wg procesu; powłoki galwaniczne wg ISO 4042; fosfatowanie wg EN 12476
- Stal nierdzewna
- bez powłoki
- Met. nieżelazne
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem radełkowanym, niskim, z gwintem M5 o długości nominalnej l = 20 mm, ze stali:
Śruba radełkowana DIN 653 - M 5 x 20 - STOpis
Śruba radełkowana niska wg normy DIN 653 (odpowiedniki: PN 82457). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M10 i długościach 6–40 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 653 |
| Rodzaj | Śruba radełkowana niska |
DIN 653 · 27 wariantów
od 61,92 zł
brutto / opak
