Śruba radełkowana wysoka DIN 464, ocynk biały
DIN 464DIN 464

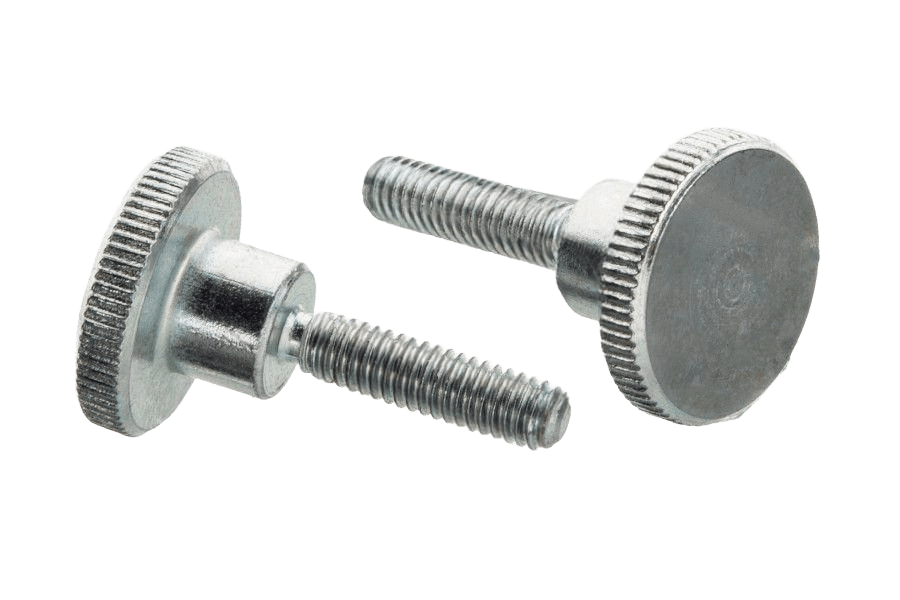

Zdjęcie 1 z 2
OznaczenieDIN 464 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość6 wariantów normy · 6 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 16 |
|---|---|---|---|---|---|
| M3 | Rozmiar M3, Długość 12: nie ma w normie | Rozmiar M3, Długość 16: nie ma w normie | |||
| M4 | Rozmiar M4, Długość 6: nie ma w normie | Rozmiar M4, Długość 8: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 464karta katalogowa
karta katalogowaŚruba radełkowana wysoka DIN 464, ocynk biały — wymiary i warunki techniczne wg DIN 464
Wymiary i warunki techniczne wg DIN 464
Karta normy DIN 464Wymiary
wszystkie wartości w mm| Ød(nom.) | P | Ødk | Øds | h | k |
|---|---|---|---|---|---|
| M2 | 0,4 | 9 | 4,5 | 5,3 | 2 |
| M2,5 | 0,45 | 11 | 5 | 6,5 | 2,5 |
| M3 | 0,5 | 12 | 6 | 7,5 | 2,5 |
| M4 | 0,7 | 16 | 8 | 9,5 | 3,5 |
| M5 | 0,8 | 20 | 10 | 11,5 | 4 |
| M6 | 1 | 24 | 12 | 15 | 5 |
| M8 | 1,25 | 30 | 16 | 18 | 6 |
| M10 | 1,5 | 36 | 20 | 23 | 8 |

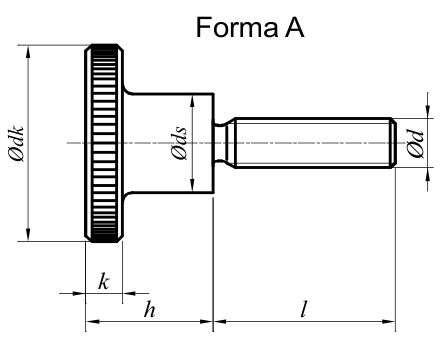

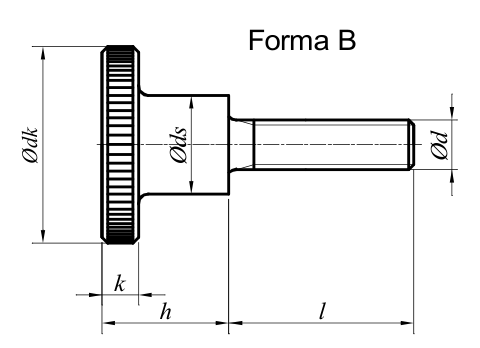

- P
- skok gwintu
- Ødk
- średnica łba radełkowanego
- Øds
- średnica trzpienia (podgłowia gładkiego)
- h
- wysokość główki wraz z podgłowiem (do początku gwintu)
- k
- wysokość radełkowania główki
| Ød(nom.) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Ødkśrednica łba radełkowanego | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| Ødsśrednica trzpienia (podgłowia gładkiego) | 4,5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| hwysokość główki wraz z podgłowiem (do początku gwintu) | 5,3 | 6,5 | 7,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| kwysokość radełkowania główki | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
Materiał i wykonanie
7 pozycjiMateriał
- Stal
- wg EN 10087, EN 10277-3
- Stal nierdzewna
- A1, A2 wg ISO 3506-1
- Metale nieżelazne
- CU3 wg EN 28839
Gwint
- Tolerancja
- 6g wg ISO 965-1
Tolerancje
- Klasa dokładności
- ≤ M1,4: F; ≥ M1,6: A wg DIN 267-6, ISO 4759-1
Wykończenie
- Stal
- jak wytworzono; powłoki galwaniczne wg ISO 4042; fosfatowanie wg EN 12476
- Stal nierdzewna / metale nieżelazne
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem radełkowanym, wysokiej, forma B, z gwintem M5, o długości nominalnej l = 20 mm, ze stali:
Śruba radełkowana DIN 464 - B - M 5 x 20 - StOpis
Śruba radełkowana wysoka wg normy DIN 464. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M3 do M4 i długościach 6–16 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 464 |
| Rodzaj | Śruba radełkowana wysoka |
DIN 464 · 6 wariantów
od 50,36 zł
brutto / opak
