Ød × l — oznaczenie: gwint samoformujący S12, długość l = 30 mm⌀ pod otwór — zalecana średnica otworu montażowego pod gwint samoformującydk — średnica łbab — długość części gwintowanejk — wysokość łbal — długość nominalnaTx — rozmiar gniazda sześciokarbowego T (Torx), tu T50
Wymagania i powołane normy
Własności mechaniczne
Klasa własności
8.8 wg ISO 898-1
Materiał
stal niestopowa jakościowa, utwardzana powierzchniowo
Twardość powierzchni
min. 450 HV (głębokość warstwy utwardzonej min. 0,15 mm)
Twardość rdzenia
290–370 HV
Powłoka
galwaniczna wg ISO 4042 — A2K, min. 5 µm, CR3+
Gwint
samoformujący wg ISO 7085
Gniazdo
sześciokarbowe T (Tx Torx) wg ISO 10664
Zastosowanie i wykonanie
Zastosowanie

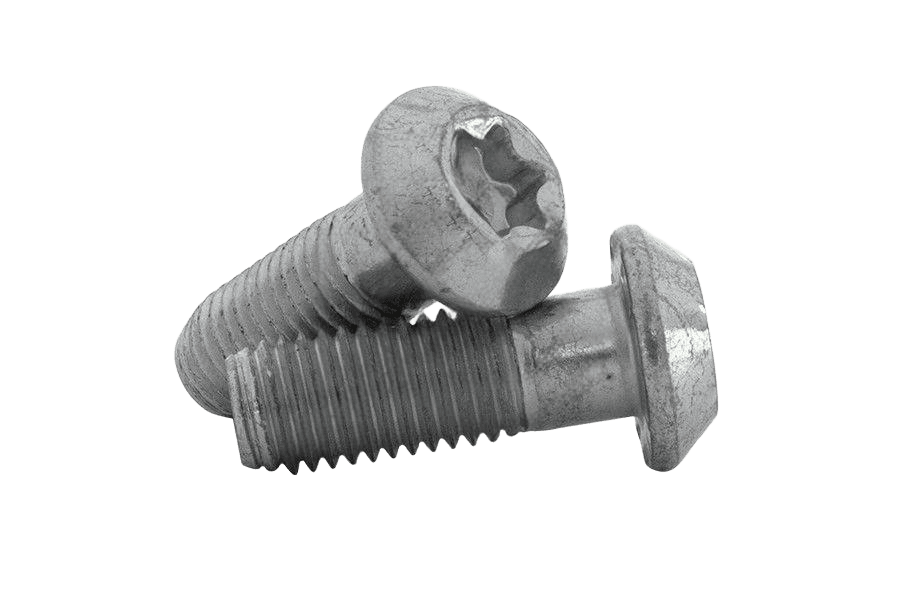

śruba centralna z łbem wypukłym do profili aluminiowych; gwint samoformujący nacina własny gwint w rowku profilu (np. rowek N10)
Łeb / napęd
łeb wypukły (soczewkowy) z gniazdem sześciokarbowym T (Tx Torx)
Zabudowa w profilu

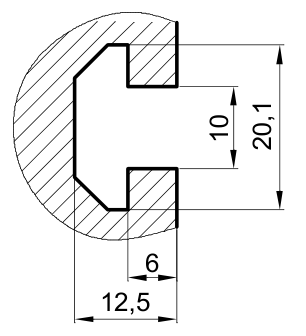

Zabudowa w profilu z rowkiem N10 Przekrój osadzenia śruby w rowku profilu aluminiowego typu N10; wymiary rowka profilu: szerokość gardła 6 mm, szerokość 12,5 mm, wysokość wewnętrzna 10 mm, wysokość całkowita 20,1 mm
Oznaczanie
Przykład oznaczania śruby centralnej z łbem wypukłym z gwintem samoformującym, z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ød = 12 mm i długości nominalnej l = 30 mm:
