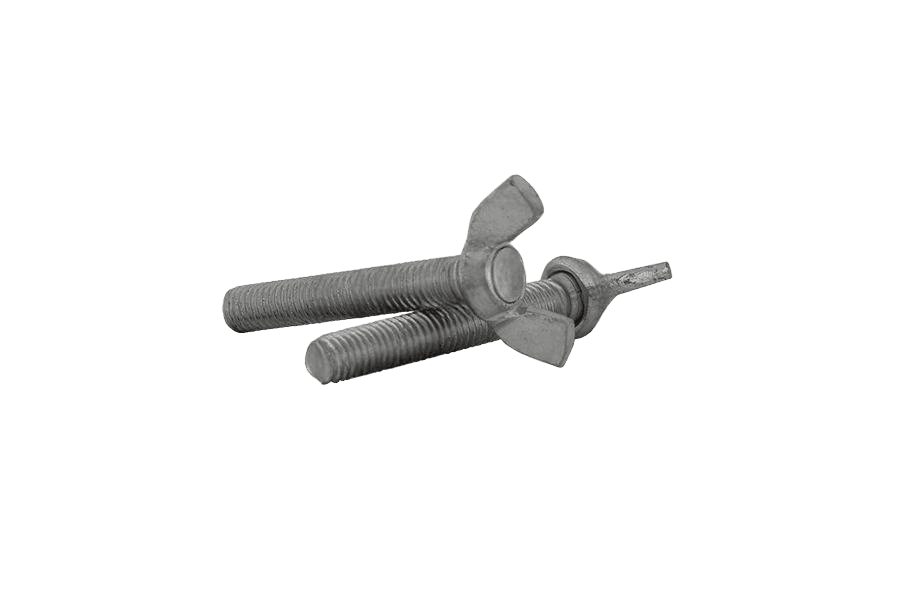

Śruba skrzydełkowa w wersji amerykańskiej AN 265, ocynk biały
AN 265AN 265
OznaczenieAN 265 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość41 wariantów normy · 41 w tym wykonaniuDługość 10–30 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | Rozmiar M4, Długość 30: nie ma w normie | Rozmiar M4, Długość 35: nie ma w normie | Rozmiar M4, Długość 40: nie ma w normie | Rozmiar M4, Długość 50: nie ma w normie | Rozmiar M4, Długość 60: nie ma w normie | |||||
| M5 | Rozmiar M5, Długość 40: nie ma w normie | Rozmiar M5, Długość 50: nie ma w normie | Rozmiar M5, Długość 60: nie ma w normie | |||||||
| M6 | Rozmiar M6, Długość 60: nie ma w normie | |||||||||
| M8 | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie | ||||||||
| M10 | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | ||||||||
| M12 | Rozmiar M12, Długość 10: nie ma w normie | Rozmiar M12, Długość 12: nie ma w normie | Rozmiar M12, Długość 16: nie ma w normie | Rozmiar M12, Długość 20: nie ma w normie | Rozmiar M12, Długość 25: nie ma w normie | Rozmiar M12, Długość 35: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 265karta katalogowa
karta katalogowaŚruba skrzydełkowa w wersji amerykańskiej — wymiary i warunki techniczne wg AN 265
Wymiary i warunki techniczne wg AN 265
Karta normy AN 265Wymiary
wszystkie wartości w mm| Ød(nom) | Ød2(min) | e(min) | g1(min) | m |
|---|---|---|---|---|
| M4 | 9,5 | 22,5 | 2,3 | 4,5 |
| M5 | 9,5 | 22,5 | 2,5 | 6,2 |
| M6 | 11,9 | 27,5 | 2,7 | 7 |
| M8 | 13,5 | 31 | 2,8 | 8,8 |
| M10 | 15,1 | 36,5 | 3,2 | 10,5 |
| M12 | 20,5 | 48 | 4 | 13,6 |
- Ød2(min)
- minimalna średnica nasady skrzydełek nad trzpieniem (widok boczny)
- e(min)
- minimalna rozpiętość skrzydełek
- g1(min)
- minimalna grubość skrzydełka (widok boczny)
- m
- wysokość skrzydełek (od nasady do wierzchołka)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| Ød2(min)minimalna średnica nasady skrzydełek nad trzpieniem (widok boczny) | 9,5 | 9,5 | 11,9 | 13,5 | 15,1 | 20,5 |
| e(min)minimalna rozpiętość skrzydełek | 22,5 | 22,5 | 27,5 | 31 | 36,5 | 48 |
| g1(min)minimalna grubość skrzydełka (widok boczny) | 2,3 | 2,5 | 2,7 | 2,8 | 3,2 | 4 |
| mwysokość skrzydełek (od nasady do wierzchołka) | 4,5 | 6,2 | 7 | 8,8 | 10,5 | 13,6 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)nominalna średnica gwintu
Długość całkowita lc(min)
wszystkie wartości w mm| d \ l | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| 10 | 17,5 | 20 | 22,5 | |||
| 12 | 19,5 | 22 | 24,5 | 27 | ||
| 16 | 23,5 | 26 | 28,5 | 31 | 33 | 36,5 |
| 20 | 28 | 30 | 32,5 | 35 | 37 | 40,5 |
| 25 | 32 | 34,5 | 37 | 39,5 | 41,5 | 45 |
| 30 | 37 | 39,5 | 42 | 44,5 | 46,5 | 50 |
| 35 | 44,5 | 47 | 49,5 | 51,5 | 55 | |
| 40 | 52 | 54,5 | 56,5 | 59 | ||
| 50 | 62 | 64,5 | 66,5 | 69 | ||
| 60 | 74,5 | 76,5 | 79 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Kolumny — rozmiar Ød (gwint), wiersze — długość nominalna l (mm)
- lc(min) — minimalna długość całkowita śruby, od wierzchołka skrzydełek do końca trzpienia
- — kombinacja rozmiaru i długości nieprodukowana w tej normie
Materiał i wykonanie
5 pozycjiMateriał
- Stal
- stal niestopowa (stal węglowa) wg PN-EN 10025
- Stal nierdzewna
- A2, kwasoodporna A4 wg ISO 3506-1
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965
Wykończenie
- Stal
- cynkowanie galwaniczne A2K, min. 5 µm wg ISO 4042
Oznaczanie
przykład zapisuPrzykład oznaczania śruby skrzydełkowej (wersja amerykańska) z gwintem M10, o długości nominalnej l = 40 mm, wykonanej ze stali węglowej (St):
Śruba skrzydełkowa AN 265 - M10 x 40 - StOpis
Śruba skrzydełkowa w wersji amerykańskiej wg normy AN 265. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M12 i długościach 10–60 mm. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 265 |
| Rodzaj | Śruba skrzydełkowa w wersji amerykańskiej |
Wykonania AN 265
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba skrzydełkowa w wersji amerykańskiej AN 265, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 35/41 | wybierz wymiar |
| Śruba skrzydełkowa w wersji amerykańskiej AN 265, cynk płatkowyCynk płatkowy srebrny (fl Zn) | Cynk płatkowy srebrny (fl Zn) | 5/5 | wybierz wymiar |
| Śruba skrzydełkowa w wersji amerykańskiej AN 265, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | 4/5 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
