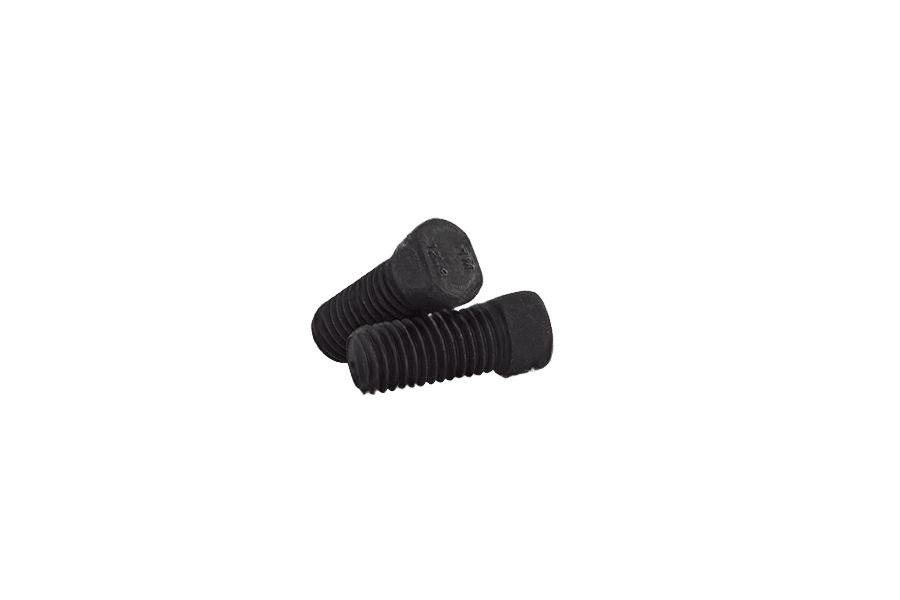

Śruba stożkowa dwuścięta AN 263, kl. 12.9, bez powłoki
AN 263AN 263
Zdjęcie 1 z 2
OznaczenieAN 263 · 12.9 · Bez powłoki (surowe)
Dane techniczne
4 warianty| Klasa wytrzymałości | 12.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | stożkowy |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 263 |
| Rodzaj | Śruba stożkowa dwuścięta |
| Klasa / materiał | 12.9 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,82 kg |
| Waga 1 szt | 28,2 g |
AN 263karta katalogowa
karta katalogowastożkowy — wymiary i warunki techniczne wg AN 263
Wymiary i warunki techniczne wg AN 263
Karta normy AN 263Wymiary łba
wszystkie wartości w mm| Ød(nom) | M12 |
|---|---|
| Ødc(max) | 16,25 |
| Ødc(min) | 15,75 |
| k(max) | 7,7 |
| k(min) | 7,3 |
| c(max) | 1,6 |
| c(min) | 1,4 |
| s(max) | 13,65 |
| s(min) | 13,35 |
Kolumna M12 odpowiada wybranemu wariantowi Śruba stożkowa dwuścięta AN 263 M12x34, kl. 12.9, bez powłoki.
- Ød(nom)nominalna średnica gwintu/trzpienia
- Ødc — średnica łba
- k — wysokość łba
- c — wysokość ścięcia (fazy) na wierzchu łba
- s — rozstaw ścięć łba (szerokość na ścięciach, zapobiega obrotowi śruby w gnieździe)
Materiał i wykonanie
6 pozycjiMateriał
- Stal
- klasa własności 12.9 wg ISO 898-1
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- Wykończenie
- bez pokrycia (jak wytworzono)
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem stożkowym, dwustronnie ściętej, o średnicy nominalnej M12, długości nominalnej l = 45 mm:
Śruba dwustronnie ścięta AN 263 - M12 x 45 - 12.9
