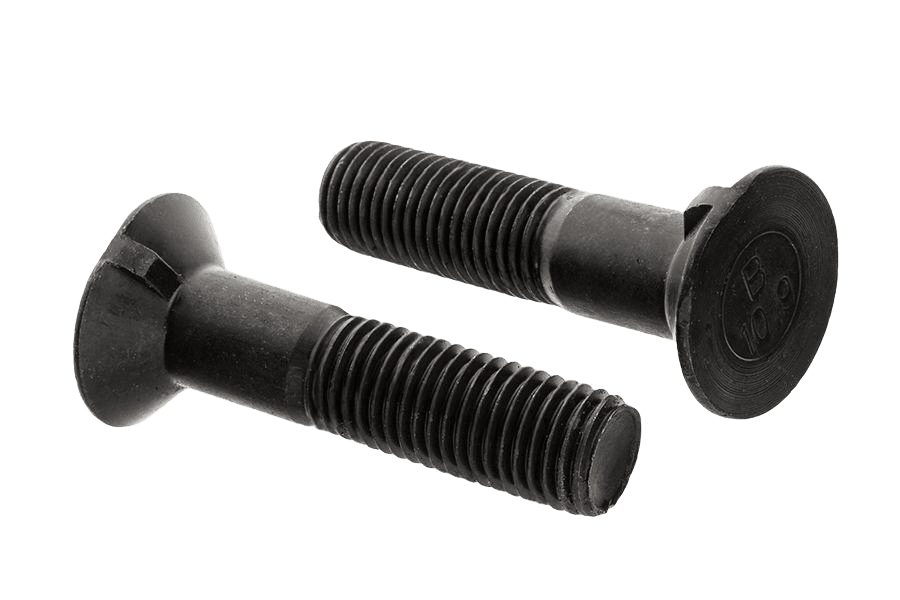

Śruba z łbem stożkowym z noskiem DIN 604, kl. 10.9, bez powłoki, niepełny gwint
DIN 604DIN 604
OznaczenieDIN 604 · 10.9 · Bez powłoki (surowe)
Opis
Śruba z łbem stożkowym z noskiem wg normy DIN 604, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarze M16 i długościach 70–120 mm.
Dane techniczne
3 warianty| Klasa wytrzymałości | 10.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | stożkowy |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 604 |
| Rodzaj | Śruba z łbem stożkowym z noskiem |
| Klasa / materiał | 10.9 |
| Długość gwintu | niepełny gwint |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 5,93 kg |
| Waga 1 szt | 119 g |
DIN 604karta katalogowa
karta katalogowaŚruba z łbem stożkowym z noskiem · stożkowy · niepełny gwint — wymiary i warunki techniczne wg DIN 604
Wymiary i warunki techniczne wg DIN 604
Karta normy DIN 604Wymiary
wszystkie wartości w mm| d | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dkśrednica łba | 12,5 | 16,5 | 19,6 | 24,6 | 32,8 | 38,8 | |
| b(min), l ≤ 125 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
| b(min), 125 < l ≤ 200 | 24 | 28 | 32 | 36 | 44 | 52 | 60 |
| b(min), l > 200 | 41 | 45 | 49 | 57 | 65 | 73 | |
| gszerokość noska przeciwobrotowego | 2,5 | 3 | 3,2 | 3,6 | 4,2 | 5,4 | 6,6 |
| kwysokość łba | 4 | 5 | 5,5 | 7 | 9 | 11,5 | 13 |
| αkąt stożka pod łbem | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
Kolumna M16 odpowiada wybranemu wariantowi Śruba z łbem stożkowym z noskiem DIN 604 M16x70, kl. 10.9, bez powłoki, niepełny gwint.
- dgwint (średnica nominalna)
- b(min) — minimalna długość gwintu w zależności od długości nominalnej l śruby; dla M6 norma nie definiuje wartości dla l > 200 mm (—)
Warunki techniczne
8 pozycjiMateriał
- Stal, klasa własności: 4.6, 4.8, 8.8 wg ISO 898-1
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965
Tolerancje
- Klasa dokładności
- C
- Norma
- ISO 4759-1
Powłoki
- Powłoki galwaniczne
- ISO 4042
- Powłoki płatkowe
- ISO 10683
- Powłoki ogniowe
- ISO 10684
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba z łbem stożkowym z noskiem, z gwintem M12, o długości nominalnej l = 80 mm:
Śruba z łbem stożkowym DIN 604 – M12 x 80Wykonania DIN 604
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba z łbem stożkowym z noskiem DIN 604, kl. 10.9, bez powłoki, niepełny gwint10.9 · Bez powłoki (surowe)to wykonanie | 10.9 · Bez powłoki (surowe) | 3/3 |
| Śruba z łbem stożkowym z noskiem DIN 604, kl. 10.9, bez powłoki, pełny gwint10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | 1/1 |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
