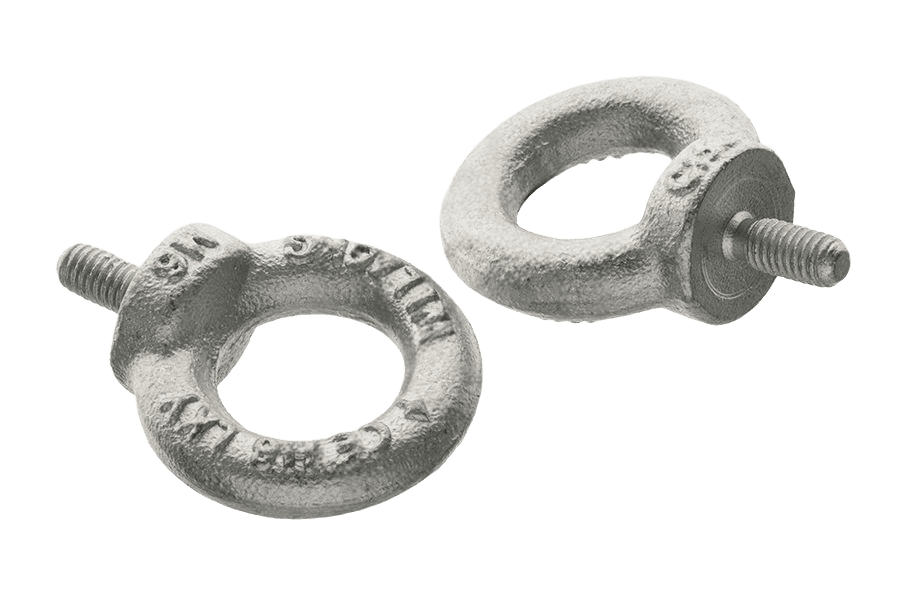

Śruba z uchem DIN 580, stal C15E, cynk płatkowy
DIN 580DIN 580
Zdjęcie 1 z 2
OznaczenieDIN 580 · Cynk płatkowy srebrny (fl Zn)
Opis
Śruba z uchem wg normy DIN 580. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.
Dostępny asortyment: w rozmiarach od M6 do M16. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A4.
Dane techniczne
5 wariantów| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|---|
| Typ łba | oczkowy |
| Napęd | brak |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 580 |
| Rodzaj | Śruba z uchem |
| Klasa / materiał | C15E |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 1,32 kg |
| Waga 1 szt | 52,9 g |
DIN 580karta katalogowa
karta katalogowaŚruba z uchem · oczkowy — wymiary i warunki techniczne wg DIN 580
Wymiary i warunki techniczne wg DIN 580
Karta normy DIN 580Wymiary (mm) i udźwig WLL
wszystkie wartości w kg| Ød1(nom) | Ød3 | Ød4 | h | l | WLL [kg] |
|---|---|---|---|---|---|
| M6 | 36 | 20 | 36 | 13 | 75 |
| M8 | 36 | 20 | 36 | 13 | 140 |
| M10 | 45 | 25 | 45 | 17 | 230 |
| M12 | 54 | 30 | 53 | 20,5 | 340 |
| M14 | 63 | 35 | 62 | 27 | 490 |
| M16 | 63 | 35 | 62 | 27 | 700 |
| M18 | 72 | 40 | 71 | 30 | 850 |
| M20 | 72 | 40 | 71 | 30 | 1200 |
| M22 | 90 | 50 | 90 | 36 | 1400 |
| M24 | 90 | 50 | 90 | 36 | 1800 |
| M27 | 108 | 60 | 109 | 45 | 2100 |
| M30 | 108 | 60 | 109 | 45 | 3200 |
| M33 | 126 | 70 | 128 | 54 | 3200 |
| M36 | 126 | 70 | 128 | 54 | 4600 |
| M39 | 144 | 80 | 147 | 63 | 4600 |
| M42 | 144 | 80 | 147 | 63 | 6300 |
| M45 | 166 | 90 | 168 | 68 | 6300 |
| M48 | 166 | 90 | 168 | 68 | 8600 |
| M52 | 184 | 100 | 187 | 78 | 8600 |
| M56 | 184 | 100 | 187 | 78 | 11500 |
| M60 | 206 | 110 | 208 | 90 | 11500 |
| M64 | 206 | 110 | 208 | 90 | 16000 |
| M72x6 | 260 | 140 | 260 | 100 | 20000 |
| M80x6 | 296 | 160 | 298 | 112 | 28000 |
- Ød3
- średnica zewnętrzna ucha (pierścienia)
- Ød4
- średnica otworu ucha
- h
- wysokość ucha nad podstawą (kołnierzem)
- l
- długość gwintowanego trzpienia
| Ød1(nom) | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72x6 | M80x6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød3średnica zewnętrzna ucha (pierścienia) | 36 | 36 | 45 | 54 | 63 | 63 | 72 | 72 | 90 | 90 | 108 | 108 | 126 | 126 | 144 | 144 | 166 | 166 | 184 | 184 | 206 | 206 | 260 | 296 |
| Ød4średnica otworu ucha | 20 | 20 | 25 | 30 | 35 | 35 | 40 | 40 | 50 | 50 | 60 | 60 | 70 | 70 | 80 | 80 | 90 | 90 | 100 | 100 | 110 | 110 | 140 | 160 |
| hwysokość ucha nad podstawą (kołnierzem) | 36 | 36 | 45 | 53 | 62 | 62 | 71 | 71 | 90 | 90 | 109 | 109 | 128 | 128 | 147 | 147 | 168 | 168 | 187 | 187 | 208 | 208 | 260 | 298 |
| ldługość gwintowanego trzpienia | 13 | 13 | 17 | 20,5 | 27 | 27 | 30 | 30 | 36 | 36 | 45 | 45 | 54 | 54 | 63 | 63 | 68 | 68 | 78 | 78 | 90 | 90 | 100 | 112 |
| WLL [kg] | 75 | 140 | 230 | 340 | 490 | 700 | 850 | 1200 | 1400 | 1800 | 2100 | 3200 | 3200 | 4600 | 4600 | 6300 | 6300 | 8600 | 8600 | 11500 | 11500 | 16000 | 20000 | 28000 |
Kolumna M6 odpowiada wybranemu wariantowi Śruba z uchem DIN 580 M6, stal C15E, cynk płatkowy.
- Ød1średnica nominalna gwintu
- WLL — udźwig dopuszczalny przy obciążeniu osiowym, na 1 śrubę
Materiał i wykończenie
6 pozycjiMateriał
- Stal
- C15 z zawartością aluminium od 0,025% do 0,050%
- Stal nierdzewna
- A2, A3, A4, A5 wg ISO 3506-1
Gwint
- Tolerancja
- 6g dla gwintów grupy N wg ISO 965-1, ISO 965-4
- Tolerancja przy powłoce ogniowej (stal)
- 6az wg ISO 965-1, ISO 965-4
Wykończenie powierzchni
- Stal
- jak wytworzono (wg procesu); powłoki galwaniczne wg ISO 4042; powłoka ogniowa wg ISO 10684
- Stal nierdzewna
- jak wytworzono (wg procesu); pasywacja wg ISO 16048
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z uchem M20 wykonanej ze stali C15E:
Śruba z uchem DIN 580 - M20 - C15EWykonania DIN 580
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba z uchem DIN 580, stal C15E, cynk płatkowyCynk płatkowy srebrny (fl Zn)to wykonanie | Cynk płatkowy srebrny (fl Zn) | — |
| Śruba z uchem U DIN 580, stal C15E, ocynk ogniowyCynk ogniowy (tZn, EN 14399) | Cynk ogniowy (tZn, EN 14399) | — |
| Śruba z uchem DIN 580, stal C15E, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Śruba z uchem DIN 580, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
| Śruba z uchem DIN 580, stal C15E, ocynk biały, zabezpieczenie gwintu NylonOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
