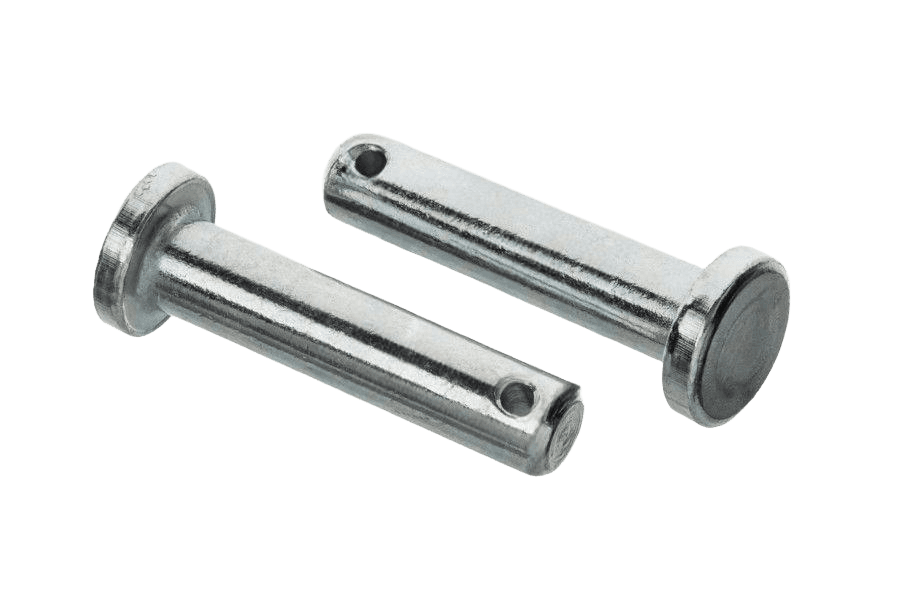

Sworzeń z łbem walcowym DIN 1434 B, ocynk biały
DIN 1434 BDIN 1434 B
Zdjęcie 1 z 2
OznaczenieDIN 1434 B · Ocynk galwaniczny biały (oc.B)
Opis
Sworzeń z łbem walcowym wg normy DIN 1434 B. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 12 mm i długościach 18–35 mm.
Dane techniczne
4 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 1434 B |
| Rodzaj | Sworzeń z łbem walcowym |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 2,34 kg |
| Waga 1 szt | 4,68 g |
DIN 1434 Bkarta katalogowa
karta katalogowaSworzeń z łbem walcowym — wymiary i warunki techniczne wg DIN 1434 B
Wymiary i warunki techniczne wg DIN 1434 B
Karta normy DIN 1434 BWymiary
wszystkie wartości w mm| Ød(h11) | ØD | k | Ød2 | l1 | l |
|---|---|---|---|---|---|
| 4 | 6 | 1 | 1 | 10 | 12 |
| 5 | 8 | 1,5 | 1,5 | 12 | 15 |
| 6 | 9 | 1,5 | 1,6 | 15 | 18 |
| 8 | 12 | 2 | 2 | 19,5 | 23 |
| 10 | 14 | 2 | 3,2 | 24,5 | 29 |
| 12 | 17 | 3 | 4 | 29,5 | 35 |
| 14 | 19 | 3 | 4 | 32,5 | 40 |
| 16 | 21 | 3 | 4 | 37,5 | 45 |
| 18 | 23 | 3 | 5 | 43,5 | 50 |
| 20 | 26 | 4 | 5 | 47 | 54 |
| 25 | 32 | 5 | 6 | 59 | 67 |
| 30 | 36 | 5 | 6,3 | 63 | 71 |
| 35 | 44 | 6 | 8 | 80 | 90 |
| 42 | 48 | 6 | 8 | 98 | 108 |
| 50 | 58 | 7 | 10 | 111 | 123 |
- ØD
- średnica łba; tolerancja h12
- k
- grubość (wysokość) łba; tolerancja js14
- Ød2
- średnica poprzecznego otworu na zawleczkę (przetyczkę); tolerancja H14
- l1
- odległość osi otworu na zawleczkę od czoła łba; odchyłka +0,5 / 0
- l
- długość nominalna trzpienia pod łbem; odchyłka +0,5 / 0
| Ød(h11) | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 42 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØDśrednica łba; tolerancja h12 | 6 | 8 | 9 | 12 | 14 | 17 | 19 | 21 | 23 | 26 | 32 | 36 | 44 | 48 | 58 |
| kgrubość (wysokość) łba; tolerancja js14 | 1 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 6 | 7 |
| Ød2średnica poprzecznego otworu na zawleczkę (przetyczkę); tolerancja H14 | 1 | 1,5 | 1,6 | 2 | 3,2 | 4 | 4 | 4 | 5 | 5 | 6 | 6,3 | 8 | 8 | 10 |
| l1odległość osi otworu na zawleczkę od czoła łba; odchyłka +0,5 / 0 | 10 | 12 | 15 | 19,5 | 24,5 | 29,5 | 32,5 | 37,5 | 43,5 | 47 | 59 | 63 | 80 | 98 | 111 |
| ldługość nominalna trzpienia pod łbem; odchyłka +0,5 / 0 | 12 | 15 | 18 | 23 | 29 | 35 | 40 | 45 | 50 | 54 | 67 | 71 | 90 | 108 | 123 |
Kolumna 6 odpowiada wybranemu wariantowi Sworzeń z łbem walcowym DIN 1434 B 6x18, ocynk biały.
- Ødnominalna średnica trzpienia, wartość rozmiaru zamówieniowego; tolerancja h11
Oznaczanie
przykład zapisuPrzykład oznaczania sworznia z łbem walcowym o średnicy nominalnej d = 12 mm:
Sworzeń DIN 1434 – 12
