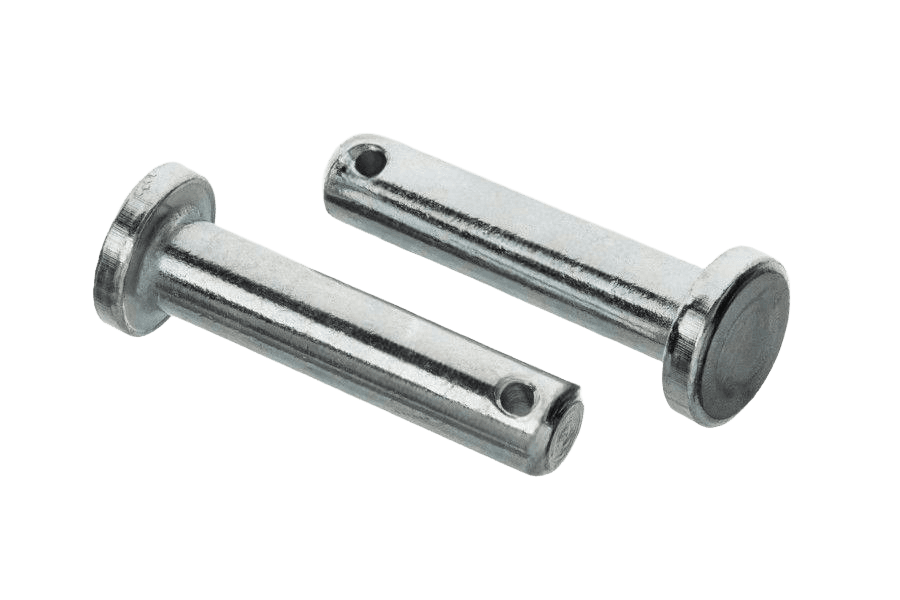

Sworzeń z łbem walcowym ISO 2341 B, ocynk biały
ISO 2341 BISO 2341 B
Zdjęcie 1 z 2
OznaczenieISO 2341 B · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość54 warianty normy · 54 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 12–35 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 12 | 18 | 20 | 24 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 100 | 120 | 140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Rozmiar 6, Długość 45: nie ma w normie | Rozmiar 6, Długość 55: nie ma w normie | Rozmiar 6, Długość 60: nie ma w normie | Rozmiar 6, Długość 65: nie ma w normie | Rozmiar 6, Długość 70: nie ma w normie | Rozmiar 6, Długość 75: nie ma w normie | Rozmiar 6, Długość 80: nie ma w normie | Rozmiar 6, Długość 85: nie ma w normie | Rozmiar 6, Długość 100: nie ma w normie | Rozmiar 6, Długość 120: nie ma w normie | Rozmiar 6, Długość 140: nie ma w normie | ||||||||
| 8 | Rozmiar 8, Długość 12: nie ma w normie | Rozmiar 8, Długość 18: nie ma w normie | Rozmiar 8, Długość 20: nie ma w normie | Rozmiar 8, Długość 24: nie ma w normie | Rozmiar 8, Długość 60: nie ma w normie | Rozmiar 8, Długość 65: nie ma w normie | Rozmiar 8, Długość 70: nie ma w normie | Rozmiar 8, Długość 75: nie ma w normie | Rozmiar 8, Długość 80: nie ma w normie | Rozmiar 8, Długość 85: nie ma w normie | Rozmiar 8, Długość 100: nie ma w normie | Rozmiar 8, Długość 120: nie ma w normie | Rozmiar 8, Długość 140: nie ma w normie | ||||||
| 10 | Rozmiar 10, Długość 12: nie ma w normie | Rozmiar 10, Długość 18: nie ma w normie | Rozmiar 10, Długość 20: nie ma w normie | Rozmiar 10, Długość 24: nie ma w normie | Rozmiar 10, Długość 75: nie ma w normie | Rozmiar 10, Długość 85: nie ma w normie | Rozmiar 10, Długość 100: nie ma w normie | Rozmiar 10, Długość 120: nie ma w normie | Rozmiar 10, Długość 140: nie ma w normie | ||||||||||
| 12 | Rozmiar 12, Długość 12: nie ma w normie | Rozmiar 12, Długość 18: nie ma w normie | Rozmiar 12, Długość 20: nie ma w normie | Rozmiar 12, Długość 24: nie ma w normie | Rozmiar 12, Długość 55: nie ma w normie | Rozmiar 12, Długość 100: nie ma w normie | Rozmiar 12, Długość 120: nie ma w normie | Rozmiar 12, Długość 140: nie ma w normie | |||||||||||
| 16 | Rozmiar 16, Długość 12: nie ma w normie | Rozmiar 16, Długość 18: nie ma w normie | Rozmiar 16, Długość 20: nie ma w normie | Rozmiar 16, Długość 24: nie ma w normie | Rozmiar 16, Długość 30: nie ma w normie | Rozmiar 16, Długość 120: nie ma w normie | Rozmiar 16, Długość 140: nie ma w normie | ||||||||||||
| 20 | Rozmiar 20, Długość 12: nie ma w normie | Rozmiar 20, Długość 18: nie ma w normie | Rozmiar 20, Długość 20: nie ma w normie | Rozmiar 20, Długość 24: nie ma w normie | Rozmiar 20, Długość 30: nie ma w normie | Rozmiar 20, Długość 35: nie ma w normie | Rozmiar 20, Długość 40: nie ma w normie | Rozmiar 20, Długość 45: nie ma w normie | Rozmiar 20, Długość 55: nie ma w normie | Rozmiar 20, Długość 65: nie ma w normie | Rozmiar 20, Długość 85: nie ma w normie | Rozmiar 20, Długość 100: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 2341 Bkarta katalogowa
karta katalogowaSworzeń z łbem walcowym — wymiary i warunki techniczne wg ISO 2341 B
Wymiary i warunki techniczne wg ISO 2341 B
Karta normy ISO 2341 BWymiary
wszystkie wartości w mm| Ød(h11) | Ødk | Ødi | k | le |
|---|---|---|---|---|
| 3 | 5 | 0,8 | 1 | 1,6 |
| 4 | 6 | 1 | 1 | 2,2 |
| 5 | 8 | 1,2 | 1,6 | 2,9 |
| 6 | 10 | 1,6 | 2 | 3,2 |
| 8 | 14 | 2 | 3 | 3,5 |
| 10 | 18 | 3,2 | 4 | 4,5 |
| 12 | 20 | 3,2 | 4 | 5,5 |
| 14 | 22 | 4 | 4 | 6 |
| 16 | 25 | 4 | 4,5 | 6 |
| 18 | 28 | 5 | 5 | 7 |
| 20 | 30 | 5 | 5 | 8 |
| 22 | 33 | 5 | 5,5 | 8 |
| 24 | 36 | 6,3 | 6 | 9 |
| 27 | 40 | 6,3 | 6 | 9 |
| 30 | 44 | 8 | 8 | 10 |
| 33 | 47 | 8 | 8 | 10 |
| 36 | 50 | 8 | 8 | 10 |
| 40 | 55 | 8 | 8 | 10 |
| 45 | 60 | 10 | 9 | 12 |
| 50 | 60 | 10 | 9 | 12 |
| 55 | 72 | 10 | 11 | 14 |
| 60 | 78 | 10 | 12 | 14 |
| 70 | 90 | 13 | 13 | 16 |
| 80 | 100 | 13 | 13 | 16 |
| 90 | 110 | 13 | 13 | 16 |
| 100 | 120 | 13 | 13 | 16 |
- Ødk
- średnica łba
- Ødi
- średnica otworu na zawleczkę, równa wielkości nominalnej zawleczki wg ISO 1234
- k
- wysokość łba
- le
- długość ściętego (zaokrąglonego) końca trzpienia
| Ød(h11) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ødkśrednica łba | 5 | 6 | 8 | 10 | 14 | 18 | 20 | 22 | 25 | 28 | 30 | 33 | 36 | 40 | 44 | 47 | 50 | 55 | 60 | 60 | 72 | 78 | 90 | 100 | 110 | 120 |
| Ødiśrednica otworu na zawleczkę, równa wielkości nominalnej zawleczki wg ISO 1234 | 0,8 | 1 | 1,2 | 1,6 | 2 | 3,2 | 3,2 | 4 | 4 | 5 | 5 | 5 | 6,3 | 6,3 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 13 | 13 | 13 | 13 |
| kwysokość łba | 1 | 1 | 1,6 | 2 | 3 | 4 | 4 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 6 | 8 | 8 | 8 | 8 | 9 | 9 | 11 | 12 | 13 | 13 | 13 | 13 |
| ledługość ściętego (zaokrąglonego) końca trzpienia | 1,6 | 2,2 | 2,9 | 3,2 | 3,5 | 4,5 | 5,5 | 6 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 16 | 16 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødtrzpień wykonany standardowo w tolerancji h11; na zapytanie ofertowe dostępne również tolerancje a11 i c11
Materiał i wykończenie powierzchni
3 pozycjeMateriał
- St — stal automatowa o twardości od 125 do 245 HV; inne materiały wg uzgodnień między odbiorcą a dostawcą
Wykończenie powierzchni
- Bez powłoki
- sworznie dostarczone po obróbce, bez warstwy ochronnej, zabezpieczone środkiem ochronnym, chyba że uzgodniono inaczej między odbiorcą a dostawcą
- Powłoki zalecane
- oksydowe, fosforanowe lub cynkowanie elektrolityczne z chromianowaną powłoką konwersyjną (ISO 2081, ISO 4520); inne powłoki wg uzgodnień między odbiorcą a dostawcą; wszystkie tolerancje odnoszą się do sworzni przed nałożeniem powłok
Oznaczanie
przykład zapisuPrzykład oznaczania sworznia stalowego typu B, o średnicy nominalnej d = 20 mm i długości nominalnej l = 100 mm:
Sworzeń ISO 2341-B – 20x100 – StOpis
Sworzeń z łbem walcowym wg normy ISO 2341 B. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 20 mm i długościach 12–140 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 2341 B |
| Rodzaj | Sworzeń z łbem walcowym |
ISO 2341 B · 54 warianty
od 104,00 zł
brutto / opak
