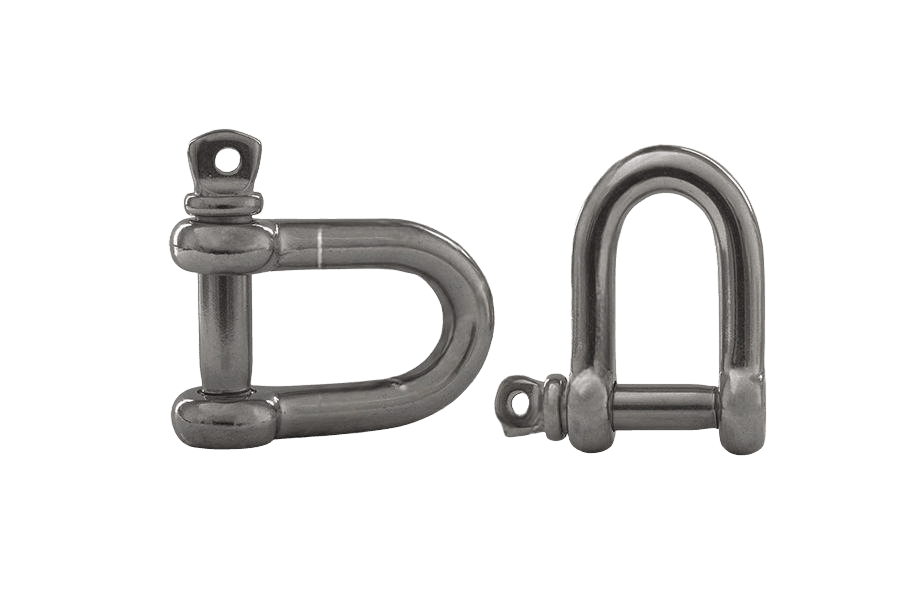

Szekla AN 102, stal kwasoodporna A4
AN 102AN 102
Zdjęcie 1 z 2
OznaczenieAN 102 · stal nierdzewna A4
Opis
Szekla wg normy AN 102, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarach od 5 do 12 mm.
Dane techniczne
5 wariantów| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 102 |
| Rodzaj | Szakla |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 760 g |
| Waga 1 szt | 15,2 g |
AN 102karta katalogowa
karta katalogowaSzakla — wymiary i warunki techniczne wg AN 102
Wymiary i warunki techniczne wg AN 102
Karta normy AN 102Wymiary
wszystkie wartości w mm| Ød1(nom) | b1 | Ød3 | h1 |
|---|---|---|---|
| 5 | 10 | M5 | 19 |
| 6 | 12 | M6 | 24 |
| 8 | 16 | M8 | 32 |
| 10 | 20 | M10 | 40 |
| 12 | 25 | M12 | 48 |
- b1
- szerokość wewnętrzna u podstawy (światło pod sworzniem)
- Ød3
- gwint sworznia (śruby zamykającej)
- h1
- wysokość wewnętrzna (światło szakli)
| Ød1(nom) | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|
| b1szerokość wewnętrzna u podstawy (światło pod sworzniem) | 10 | 12 | 16 | 20 | 25 |
| Ød3gwint sworznia (śruby zamykającej) | M5 | M6 | M8 | M10 | M12 |
| h1wysokość wewnętrzna (światło szakli) | 19 | 24 | 32 | 40 | 48 |
Kolumna 5 odpowiada wybranemu wariantowi Szekla AN 102 5, stal kwasoodporna A4.
- Ød1średnica nominalna sworznia (pałąka); oś doboru rozmiaru
Materiał i gwint
2 pozycje| Materiał | stal kwasoodporna A4 wg ISO 3506-1 |
|---|---|
| Gwint | zwykły metryczny wg ISO 965 |
Oznaczanie
przykład zapisuPrzykład oznaczania szakli ze stali austenitycznej A4 o wielkości nominalnej 8:
Szekla AN 102, stal kwasoodporna A4
