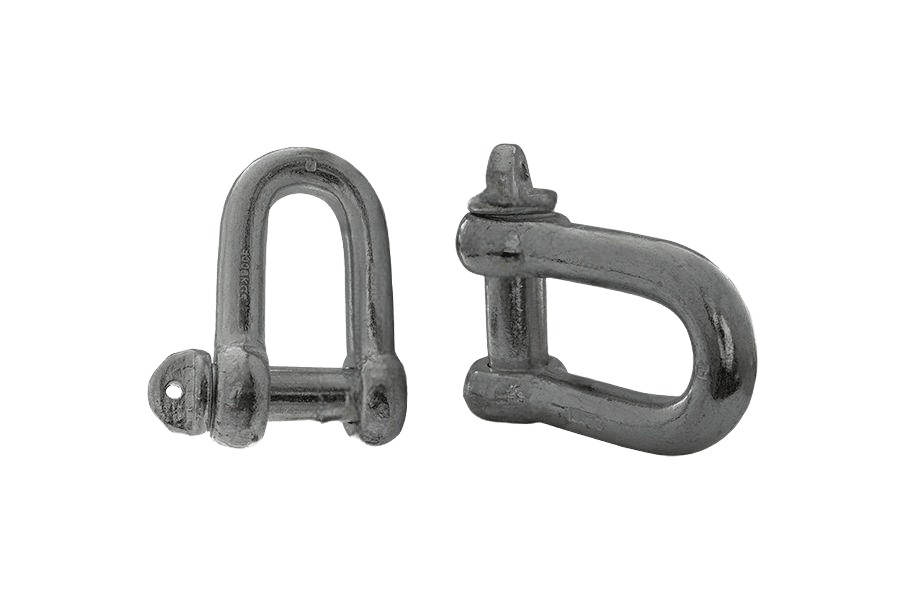

Szekla DIN 82101 A, ocynk biały
DIN 82101 ADIN 82101 A
Zdjęcie 1 z 2
OznaczenieDIN 82101 A · Ocynk galwaniczny biały (oc.B)
Opis
Szekla wg normy DIN 82101 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 4 do 27 mm.
Dane techniczne
11 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 82101 A |
| Rodzaj | Szakla |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,45 kg |
| Waga 1 szt | 14,5 g |
DIN 82101 Akarta katalogowa
karta katalogowaSzakla — wymiary i warunki techniczne wg DIN 82101 A
Wymiary i warunki techniczne wg DIN 82101 A
Karta normy DIN 82101 AWymiary
wszystkie wartości w mm| Wymiar nominalny | b1 | b2 | d1 | d3 | d4 | h1 |
|---|---|---|---|---|---|---|
| 0,1 | 7 | 15 | 4 | M5 | 5 | 15,5 |
| 0,16 | 8 | 18 | 5 | M6 | 6 | 18 |
| 0,25 | 11 | 25 | 7 | M8 | 8 | 24 |
| 0,4 | 14 | 30 | 8 | M10 | 10 | 30 |
| 0,60 | 17 | 37 | 10 | M12 | 12 | 36 |
| 1 | 21 | 47 | 13 | M16 | 16 | 49 |
| 1,6 | 27 | 61 | 17 | M20 | 20 | 61 |
| 2 | 30 | 68 | 19 | M22 | 22 | 67 |
| 2,5 | 33 | 75 | 21 | M24 | 24 | 73 |
| 3 | 38 | 86 | 24 | M27 | 27 | 83,5 |
| 4 | 42 | 96 | 27 | M30 | 30 | 91 |
| 5 | 47 | 107 | 30 | M36 | 36 | 111 |
| 6 | 53 | 121 | 34 | M39 | 39 | 119,5 |
| 8 | 60 | 136 | 38 | M45 | 45 | 139,5 |
| 10 | 66 | 150 | 42 | M48 | 48 | 147 |
| 12 | 73 | 167 | 47 | M52 | 52 | 158 |
| 16 | 81 | 185 | 52 | M60 | 60 | 185 |
| 20 | 90 | 206 | 58 | M68 | 68 | 211 |
- b1
- szerokość wewnętrzna (światło pałąka)
- b2
- szerokość zewnętrzna
- d1
- średnica pałąka (oś rozmiaru w katalogu)
- d3
- gwint sworznia
- d4
- średnica trzpienia sworznia
- h1
- wysokość wewnętrzna (światło)
| Wymiar nominalny | 0,1 | 0,16 | 0,25 | 0,4 | 0,60 | 1 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b1szerokość wewnętrzna (światło pałąka) | 7 | 8 | 11 | 14 | 17 | 21 | 27 | 30 | 33 | 38 | 42 | 47 | 53 | 60 | 66 | 73 | 81 | 90 |
| b2szerokość zewnętrzna | 15 | 18 | 25 | 30 | 37 | 47 | 61 | 68 | 75 | 86 | 96 | 107 | 121 | 136 | 150 | 167 | 185 | 206 |
| d1średnica pałąka (oś rozmiaru w katalogu) | 4 | 5 | 7 | 8 | 10 | 13 | 17 | 19 | 21 | 24 | 27 | 30 | 34 | 38 | 42 | 47 | 52 | 58 |
| d3gwint sworznia | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | M39 | M45 | M48 | M52 | M60 | M68 |
| d4średnica trzpienia sworznia | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 39 | 45 | 48 | 52 | 60 | 68 |
| h1wysokość wewnętrzna (światło) | 15,5 | 18 | 24 | 30 | 36 | 49 | 61 | 67 | 73 | 83,5 | 91 | 111 | 119,5 | 139,5 | 147 | 158 | 185 | 211 |
Kolumna 4 odpowiada wybranemu wariantowi Szekla DIN 82101 A 0,1t, ocynk biały.
- Wymiar nominalny — klasa nośności (WLL) w tonach
- d2 — średnica oczka (ucha)
- h2 — wysokość całkowita pałąka
Udźwig i obciążenia
Udźwig WLL t, max–Siła zrywająca kN, min| Wielkość nominalna | Udźwig WLL (t), max | Obciążenie dopuszczalne (kN), max | Obciążenie próbne (kN) | Siła zrywająca (kN), min |
|---|---|---|---|---|
| 0,06 | 0,063 | 0,63 | 1,25 | 3,2 |
| 0,1 | 0,1 | 1 | 2 | 5 |
| 0,16 | 0,16 | 1,6 | 3,2 | 8 |
| 0,25 | 0,25 | 2,5 | 5 | 12,5 |
| 0,4 | 0,4 | 4 | 8 | 20 |
| 0,6 | 0,6 | 6,3 | 12,5 | 32 |
| 1 | 1 | 10 | 20 | 50 |
| 1,6 | 1,6 | 16 | 32 | 80 |
| 2 | 2 | 20 | 40 | 100 |
| 2,5 | 2,5 | 25 | 50 | 125 |
| 3 | 3 | 32 | 63 | 160 |
| 4 | 4 | 40 | 80 | 200 |
| 5 | 5 | 50 | 100 | 250 |
| 6 | 6 | 63 | 125 | 320 |
| 8 | 8 | 80 | 160 | 400 |
| 10 | 10 | 100 | 200 | 500 |
| 12 | 12 | 125 | 250 | 630 |
| 16 | 16 | 160 | 320 | 800 |
| 20 | 20 | 200 | 400 | 1000 |
| 25 | 25 | 250 | 500 | 1250 |
| 32 | 32 | 320 | 630 | 1600 |
| 40 | 40 | 400 | 800 | |
| 50 | 50 | 500 | 1000 | 2500 |
| 63 | 63 | 630 | 1250 | 3200 |
| 80 | 80 | 800 | 1600 | 4000 |
| 100 | 100 | 1000 | 2000 | 5000 |
- Wielkość nominalna — klasa nośności (WLL) w tonach
- Udźwig WLL — dopuszczalne obciążenie robocze
- Wartości obowiązują dla szakli bez wykończenia lub cynkowanej
Powierzchnia / powłoka
3 pozycje| Wykończenie | bez wykończenia lub cynkowana |
|---|---|
| tZn | ocynk ogniowy wg ISO 1461 cz. 1 |
| Fe/Zn40 | cynkowanie galwaniczne wg DIN 50960 |
Oznaczanie
przykład zapisuPrzykład oznaczania szakli forma A o wielkości nominalnej 3, ocynkowanej ogniowo tZn610:
Szakla DIN 82101 – A3 – tZn610
