Tuleja zaciskowa do lin DIN 3093, aluminium
DIN 3093DIN 3093
Zdjęcie 1 z 2
OznaczenieDIN 3093 · aluminium
Opis

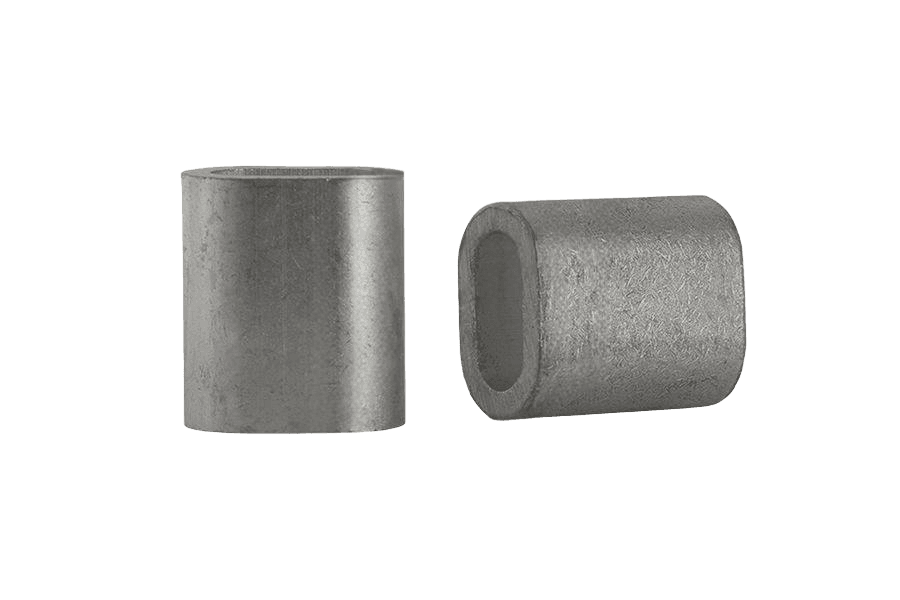

Tuleja zaciskowa do lin wg normy DIN 3093, z aluminium.
Dostępny asortyment: w rozmiarach od 1 do 12 mm.
Dane techniczne
11 wariantów| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 3093 |
| Rodzaj | Tuleja zaciskowa do lin |
| Klasa / materiał | Aluminium (Al) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 60 g |
| Waga 1 szt | 0,12 g |
DIN 3093karta katalogowa
karta katalogowaTuleja zaciskowa do lin — wymiary i warunki techniczne wg DIN 3093
Wymiary i warunki techniczne wg DIN 3093
Karta normy DIN 3093Wymiary
wszystkie wartości w mm| Wymiar nom. | a | b | l | s |
|---|---|---|---|---|
| 1 | 1,2 | 2,4 | 5 | 0,65 |
| 1,5 | 1,7 | 3,4 | 6 | 0,75 |
| 2 | 2,4 | 4,8 | 7 | 0,85 |
| 2,5 | 2,7 | 5,4 | 9 | 1,05 |
| 3 | 3,3 | 6,6 | 11 | 1,25 |
| 4 | 4,4 | 8,8 | 14 | 1,70 |
| 4,5 | 4,9 | 9,8 | 16 | 1,90 |
| 5 | 5,5 | 11,0 | 18 | 2,10 |
| 6 | 6,6 | 13,2 | 21 | 2,50 |
| 6,5 | 7,2 | 14,4 | 23 | 2,70 |
| 7 | 7,8 | 15,6 | 25 | 2,90 |
| 8 | 8,8 | 17,6 | 28 | 3,30 |
| 9 | 9,9 | 19,8 | 32 | 3,70 |
| 10 | 10,9 | 21,8 | 35 | 4,10 |
| 11 | 12,1 | 24,2 | 39 | 4,50 |
| 12 | 13,2 | 26,4 | 42 | 4,90 |
| 13 | 14,2 | 28,4 | 46 | 5,40 |
| 14 | 15,3 | 30,6 | 49 | 5,80 |
| 16 | 17,5 | 35,0 | 56 | 6,70 |
| 18 | 19,6 | 39,2 | 63 | 7,60 |
| 20 | 21,7 | 43,4 | 70 | 8,40 |
| 22 | 24,3 | 48,6 | 77 | 9,20 |
| 24 | 26,4 | 52,8 | 84 | 10,00 |
| 26 | 28,5 | 57,0 | 91 | 10,90 |
| 28 | 31,0 | 62,0 | 98 | 11,70 |
| 32 | 35,2 | 70,4 | 112 | 13,40 |
| 36 | 39,8 | 79,6 | 126 | 15,00 |
| 40 | 44,0 | 88,0 | 140 | 16,60 |
| 44 | 48,4 | 96,8 | 154 | 18,30 |
| 48 | 52,8 | 105,6 | 168 | 20,00 |
| 52 | 57,2 | 114,4 | 182 | 21,60 |
| 56 | 61,5 | 123,2 | 196 | 23,30 |
| 60 | 66,0 | 132,0 | 210 | 25,00 |
- a
- wysokość otworu owalnego (mm)
- b
- szerokość otworu owalnego (mm)
- l
- długość tulei (mm)
- s
- grubość ścianki (mm)
| Wymiar nom. | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 4,5 | 5 | 6 | 6,5 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| awysokość otworu owalnego (mm) | 1,2 | 1,7 | 2,4 | 2,7 | 3,3 | 4,4 | 4,9 | 5,5 | 6,6 | 7,2 | 7,8 | 8,8 | 9,9 | 10,9 | 12,1 | 13,2 | 14,2 | 15,3 | 17,5 | 19,6 | 21,7 | 24,3 | 26,4 | 28,5 | 31,0 | 35,2 | 39,8 | 44,0 | 48,4 | 52,8 | 57,2 | 61,5 | 66,0 |
| bszerokość otworu owalnego (mm) | 2,4 | 3,4 | 4,8 | 5,4 | 6,6 | 8,8 | 9,8 | 11,0 | 13,2 | 14,4 | 15,6 | 17,6 | 19,8 | 21,8 | 24,2 | 26,4 | 28,4 | 30,6 | 35,0 | 39,2 | 43,4 | 48,6 | 52,8 | 57,0 | 62,0 | 70,4 | 79,6 | 88,0 | 96,8 | 105,6 | 114,4 | 123,2 | 132,0 |
| ldługość tulei (mm) | 5 | 6 | 7 | 9 | 11 | 14 | 16 | 18 | 21 | 23 | 25 | 28 | 32 | 35 | 39 | 42 | 46 | 49 | 56 | 63 | 70 | 77 | 84 | 91 | 98 | 112 | 126 | 140 | 154 | 168 | 182 | 196 | 210 |
| sgrubość ścianki (mm) | 0,65 | 0,75 | 0,85 | 1,05 | 1,25 | 1,70 | 1,90 | 2,10 | 2,50 | 2,70 | 2,90 | 3,30 | 3,70 | 4,10 | 4,50 | 4,90 | 5,40 | 5,80 | 6,70 | 7,60 | 8,40 | 9,20 | 10,00 | 10,90 | 11,70 | 13,40 | 15,00 | 16,60 | 18,30 | 20,00 | 21,60 | 23,30 | 25,00 |
Kolumna 1,5 odpowiada wybranemu wariantowi Tuleja zaciskowa do lin DIN 3093 1,5, aluminium.
- Wymiar nom. — wielkość nominalna tulei, równa średnicy liny Ø (mm)
Oznaczanie
przykład zapisuPrzykład oznaczania tulejki zaciskowej o wielkości nominalnej 12 (średnica liny Ø 12 mm), wykonanej z aluminium:
Tuleja zaciskowa DIN 3093 – 12 – AlWykonania DIN 3093
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Tuleja zaciskowa do lin DIN 3093, aluminiumaluminiumto wykonanie | aluminium | — |
| Tuleja zaciskowa do lin DIN 3093, miedźmiedź | miedź | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
