AN 552karta katalogowa

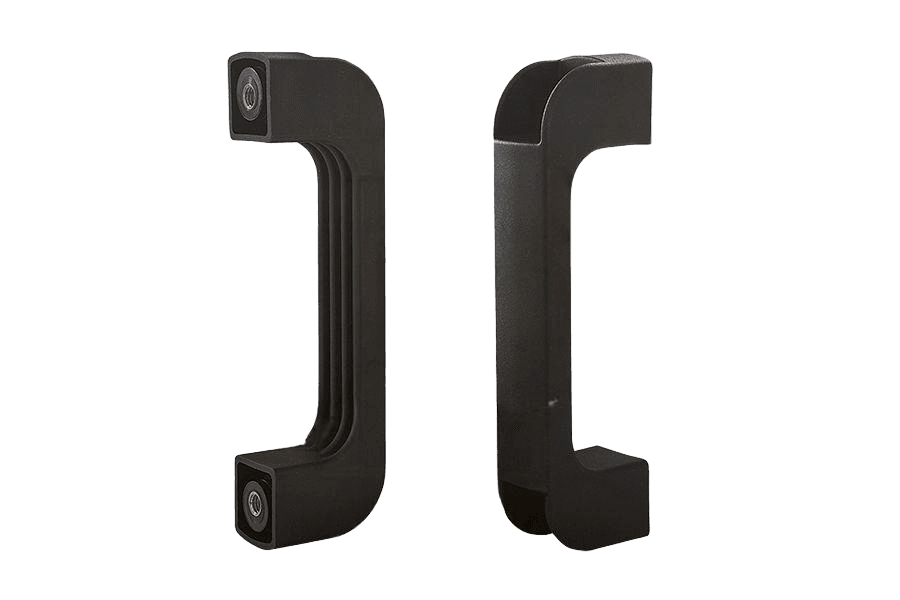

Uchwyt z wkł. gwint.
Wymiary i warunki techniczne wg AN 552
Wymiary (mm)wybrany rozmiar: M6 × 140 × 117
| d1 | M5 | M6 | M5 | M6 | M8 | M5 | M6 | M8 | M5 | M6 | M8 | M8 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | 110 | 110 | 140 | 140 | 140 | 140 | 140 | 140 | 151 | 151 | 151 | 200 | 262 | 262 |
| i | 94 | 94 | 117 | 117 | 117 | 120 | 120 | 120 | 132 | 132 | 132 | 180 | 235 | 235 |
| b | 21 | 21 | 24 | 24 | 24 | 24 | 24 | 24 | 26 | 26 | 26 | 28 | 32 | 32 |
| h | 37 | 37 | 40 | 40 | 40 | 40 | 40 | 40 | 43 | 43 | 43 | 51 | 53 | 53 |
d1 — gwint wkładki gwintowanejl — długość całkowitai — rozstaw (odległość między wkładkami)b — szerokośćh — wysokość
Materiał i kolor
| Materiał | PA6 (poliamid) wzmocniony, odporny na oleje i smary |
|---|---|
| Kolor | biały, czarny |
Oznaczanie
Przykład zamawiania uchwytu pałąkowego z tworzywa sztucznego, z wkładkami gwintowanymi M8, długość całkowita l = 140 mm, rozstaw wkładek i = 120 mm:
Uchwyt pałąkowy AN 552 – M8 x 140 x 120
Specyfikacja produktu
| Rozmiar | M6 |
|---|---|
| Długość | 140 |
| Zakres | 117 |
| Norma | AN 552 |
| Rodzaj | Uchwyt z wkł. gwint. |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Pokrycie | Czarny (kolor wyrobu) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 570 g |
| Waga 1 szt | 57 g |
