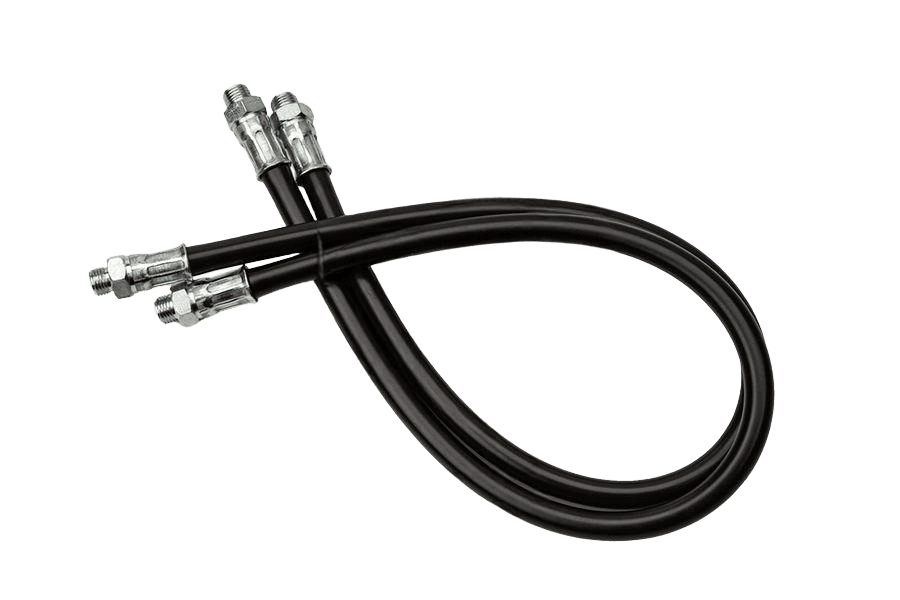

Wężyk smarownicy 360/L AN 515
AN 515AN 515
OznaczenieAN 515 · G 1/8
AN 515karta katalogowa
karta katalogowaWężyk smarownicy — wymiary i warunki techniczne wg AN 515
Wymiary i warunki techniczne wg AN 515
Karta normy AN 515Wymiary
wszystkie wartości w mm| Model | 360/L | 362/L |
|---|---|---|
| Gwintprzyłącze M10×1 (obustronne, bez dodatkowej końcówki przyłączeniowej) | M10x1 | M10x1 |
| ldługość wężyka (mm) | 300 | 500 |
- Wersje długościowe wg producenta: 300 mm (360/L) oraz 500 mm (362/L)

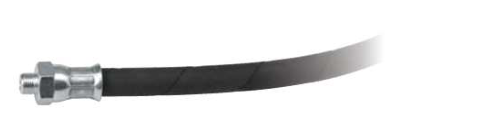

Parametry techniczne (Ø 13 mm)
8 pozycjiWymiary
- Średnica wewnętrzna
- Ø 4,8 mm
- Średnica zewnętrzna
- Ø 12,5 mm
Ciśnienia
- Rozrywające
- 1650 bar
- Próbne
- 800 bar
- Robocze maks.
- 415 bar
Warunki pracy
- Zakres temperatur
- od –40 °C do +100 °C
Budowa
- Warstwa wewnętrzna
- polietylen
- Warstwa nośna
- 2 oploty z drutu stalowego
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 515 · G 1/8Opis
Wężyk smarownicy wg normy AN 515. Elastyczny przewód smarownicy ułatwiający dostęp do punktów smarnych.
Dostępny asortyment: w rozmiarze G 1/8.
Specyfikacja produktu
5 pozycji| Rozmiar | G 1/8 |
|---|---|
| Układ rozmiaru | calowy / rurowy |
| Norma | AN 515 |
| Rodzaj | Wężyk smarownicy |
| Waga | 124 g |
Wybrany wariantAN 515
G 1/831,92 zł / szt
G 1/8dostępne
