Wężyk smarownicy 360/LN AN 471
AN 471AN 471
OznaczenieAN 471 · M10x1x300
AN 471karta katalogowa
karta katalogowaWężyk smarownicy — wymiary i warunki techniczne wg AN 471
Wymiary i warunki techniczne wg AN 471

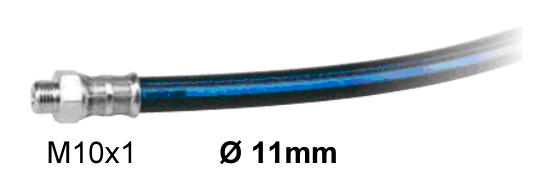

Karta normy AN 471Dane techniczne — wężyk ciśnieniowy Ø 11 mm
13 pozycjiWykonanie
- Model
- 360/LN
- Gwint przyłączeniowy
- M10x1
- Końcówka przyłącza
- brak
- Długość (l)
- 300 mm
Wymiary węża
- Średnica wewnętrzna
- Ø 4 mm
- Średnica zewnętrzna
- Ø 10,2 mm
Ciśnienia
- Ciśnienie rozrywające
- 1000 bar
- Ciśnienie próbne
- 800 bar
- Ciśnienie robocze (maks.)
- 400 bar
Warunki pracy
- Zakres temperatur
- od –20 °C do +60 °C
Budowa (warstwy)
- Warstwa wewnętrzna
- polietylen
- Warstwa nośna
- wkładka poliestrowa
- Warstwa zewnętrzna
- poliamid
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 471 · M10x1x300Opis

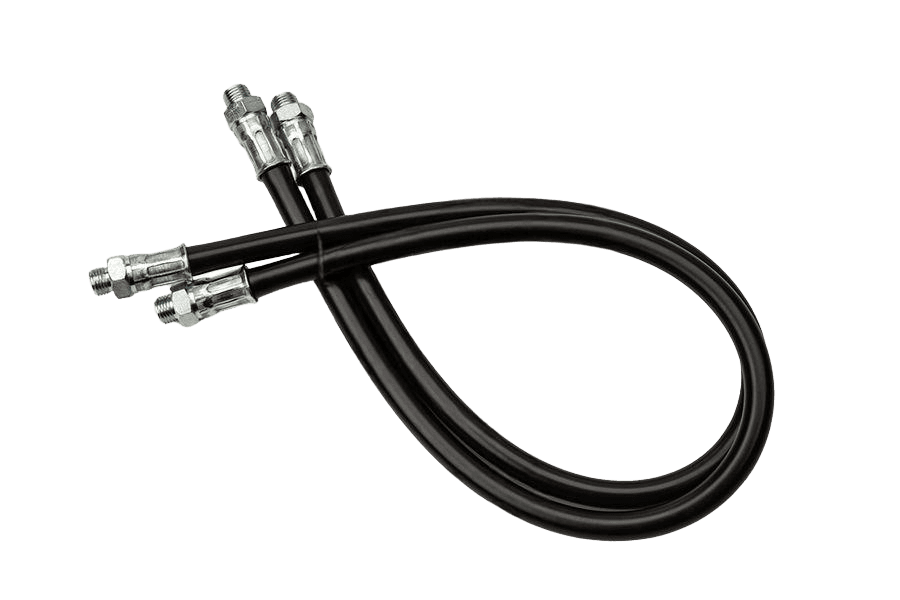

Wężyk smarownicy wg normy AN 471. Elastyczny przewód smarownicy ułatwiający dostęp do punktów smarnych.
Dostępny wariant: M10x1x300.
Specyfikacja produktu
9 pozycji| Gwint | M10x1x300 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 471 |
| Rodzaj | Wężyk smarownicy |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 307 g |
| Waga 1 szt | 61,4 g |
Wybrany wariantAN 471
M10x1x30080,42 zł / opak
M10x1x300 · 5 szt.5 szt. · 16,08 zł brutto / szt. · dostępne
