AN 472karta katalogowa

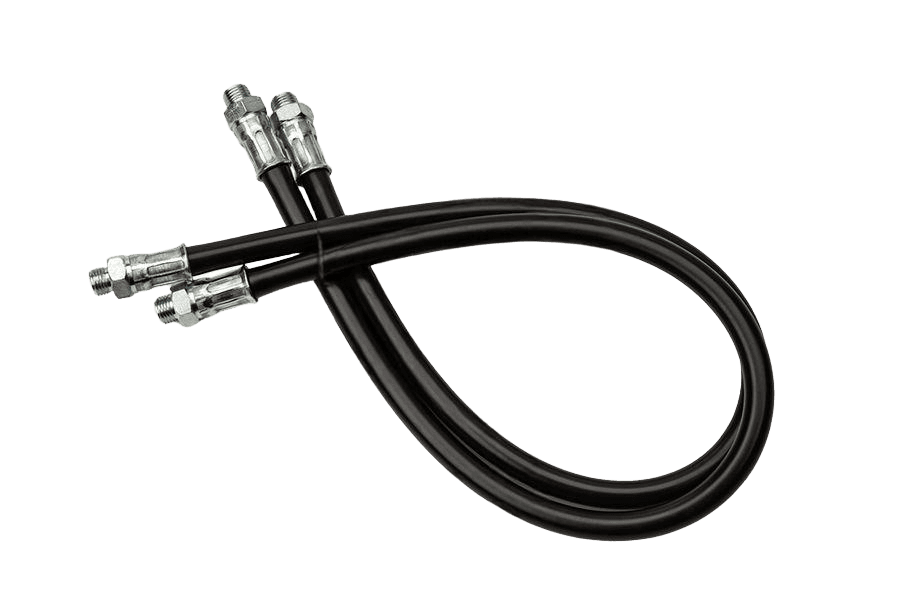

Wężyk smarownicy
Wymiary i warunki techniczne wg AN 472

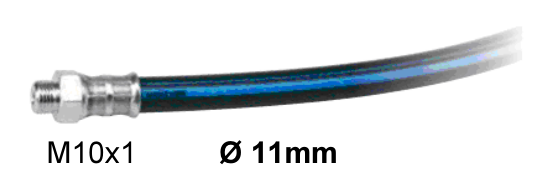

Rysunek techniczny
Dane techniczne
Wykonanie
| Model | 362/LN |
|---|---|
| Gwint przyłącza | M10x1 |
| Długość | l = 500 mm |
| Końcówka przyłącza | bez końcówki |
Parametry robocze
| Ciśnienie robocze maks. | 400 bar |
|---|---|
| Ciśnienie próbne | 800 bar |
| Ciśnienie rozrywające | 1000 bar |
| Zakres temperatur | od –20 °C do +60 °C |
Wymiary węża (Ø 11 mm)
| Średnica wewnętrzna | Ø 4 mm |
|---|---|
| Średnica zewnętrzna | Ø 10,2 mm |
Budowa
| Warstwa wewnętrzna | polietylen |
|---|---|
| Warstwa nośna | wkładka poliestrowa |
| Warstwa zewnętrzna | poliamid |
Oznaczanie
Elastyczny wąż wysokociśnieniowy do smarownic, model 362/LN, z gwintem przyłączeniowym M10x1 i długości nominalnej l = 500 mm (typoszereg Ø 11 mm). Trójwarstwowa budowa: rdzeń polietylenowy, nośna wkładka poliestrowa oraz poliamidowa warstwa zewnętrzna. Maksymalne ciśnienie robocze 400 bar.
Specyfikacja produktu
| Gwint | M10x1x500 |
|---|---|
| Norma | AN 472 |
| Rodzaj | Wężyk smarownicy |
| Własność | 362/LN |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 362/LN |
| Napęd | V000312 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 380 g |
| Waga 1 szt | 76 g |
