DIN 71752 Gkarta katalogowa

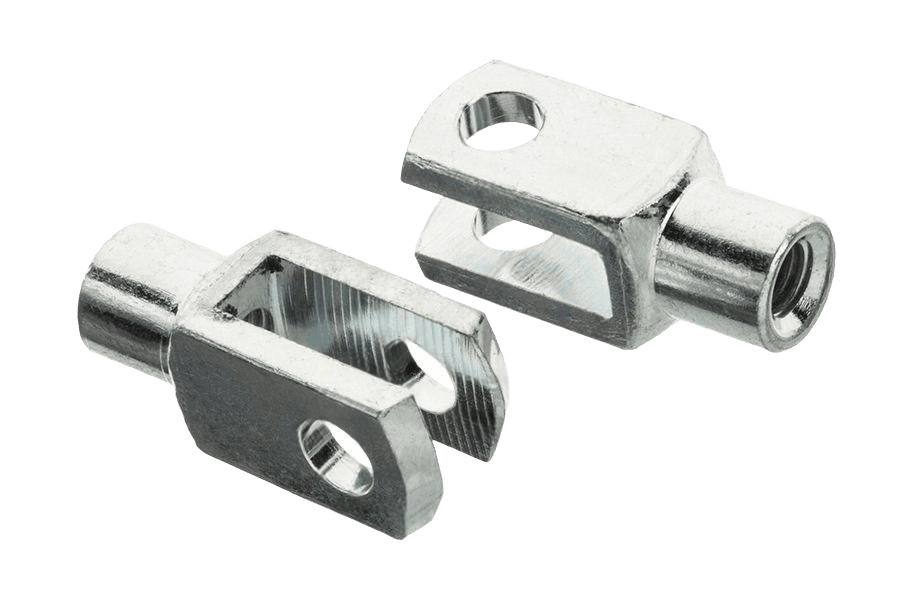

Widełki - przegub
Wymiary i warunki techniczne wg DIN 71752 G
Oznaczanie
Zastosowanie. Główki (widełki) przegubowe wg DIN 71752 są elementem cięgien przenoszących ruch liniowy — stosowane m.in. w napędach wycieraczek, w cięgnach hamulca, gazu i sprzęgła oraz przy gaźniku.
Wymiary (mm)
| d2 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|
| d1 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| d2 drobny | M10×1,25 | M12×1,5 | M14×1,5 | M16×1,5 | ||||
| a1 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 32 |
| b1 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| d3 | 8 | 9 | 10 | 14 | 18 | 20 | 24 | 26 |
| g | 8 / 16 | 10 / 20 | 12 / 24 | 16 / 32 | 20 / 40 | 24 / 48 | 28 / 56 | 32 / 64 |
| l1 | 21 / 29 | 26 / 36 | 31 / 43 | 42 / 58 | 52 / 72 | 62 / 86 | 72 / 101 | 83 / 115 |
| l2 | 16 / 24 | 20 / 30 | 24 / 36 | 32 / 48 | 40 / 60 | 48 / 72 | 56 / 85 | 64 / 96 |
| l3 | 6 | 7,5 | 9 | 12 | 15 | 18 | 22,5 | 24 |
| f | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 |
| r | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 |
| masa | 0,005 / 0,007 | 0,009 / 0,013 | 0,015 / 0,022 | 0,037 / 0,054 | 0,074 / 0,116 | 0,121 / 0,175 | 0,178 / 0,258 | 0,282 / 0,411 |
d1 — średnica otworu na sworzeń (tol. H9)d2 — gwint trzpienia; nagłówek kolumn = gwint zwykły (regularny), równy rozmiarowi katalogowemu; wiersz „d2 drobny" = wariant z gwintem drobnyma1 — szerokość widełek/trzpienia (przekrój kwadratowy); a1 = a2 (ta sama wartość nominalna): a1 dotyczy półwyrobu (tol. h11 wg DIN 178), a2 — gotowej widełki po rozgięciu (tol. +0,3 / −0,16)b1 — długość od dna szczeliny do osi otworu (klasa tol. B13)b2 — długość od osi otworu do stożka końcówki; wartość nominalna nie stablicowana, tol. klasy B13 (d1 ≤ 8) lub +0,7 / +0,15 (d1 ≥ 10)d3 — średnica nasady za widełkami (tol. ±0,3)g — długość szczeliny (rozwarcia widełek), tol. ±0,5; w katalogu odpowiada osi „Wysokość"l1 — długość całkowita (tol. ±0,5)l2 — długość od osi otworu do końca trzpienia (tol. ±0,3 dla d1 ≤ 8, ±0,4 dla d1 ≥ 10)l3 — długość nasady o średnicy d3 (tol. ±0,2)f — wymiar przy końcówce trzpienia wg rysunku (tol. ±0,2)r — promień lub fazka 45° przejścia (do wyboru producenta)masa — orientacyjna masa 1 szt. przy gęstości 7,85 kg/dm³Pary wartości „krótka / długa" (g, l1, l2, masa) odpowiadają dwóm długościom szczeliny g oferowanym dla danego rozmiaru
Wykonanie i wymagania
Materiał
| Stal automatowa | 9SMn28K lub 9SMnPb28K wg DIN 1651 |
|---|---|
| Półwyrób | goły pręt kwadratowy wg DIN 178 (klasa tolerancji h11) |
| Inne materiały | wg uzgodnienia |
Gwint
| Rodzaj | gwint metryczny regularny lub drobny; prawo- lub lewozwojny |
|---|---|
| Oznaczenia w symbolu | regularny prawy — bez znaku; regularny lewy — LH; drobny — Fg; drobny lewy — FgLH |
Tolerancje ogólne
| Wymiary długości i kątów | ISO 2768 – m |
|---|---|
| Symetria | ISO 2768 – 0,6 |
| Krawędzie | wg DIN 6784: −0,3 / +0,6 |
Powierzchnia
| Chropowatość | Rz 100 (Rz 25) |
|---|---|
| Wykończenie | powierzchnia goła i naoliwiona |
| Ochrona powierzchni | powłoki galwaniczne wg DIN ISO 4042 — wg uzgodnienia |
Przykład oznaczania główki widełkowej formy G z otworem d1 = 12 mm, długością szczeliny g = 24 mm i gwintem regularnym prawym:
Widełki przegubowe DIN 71752 – G 12 × 24
Z gwintem regularnym lewozwojnym (LH):
Widełki przegubowe DIN 71752 – G 12 × 24 – LH
Powłokę ochronną dopisuje się na końcu symbolu, np. „– A2K" (cynk galwaniczny, min. 5 µm, chromatowany grupy B).
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Wysokość | — |
| Norma | DIN 71752 G |
| Rodzaj | Widełki - przegub |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
