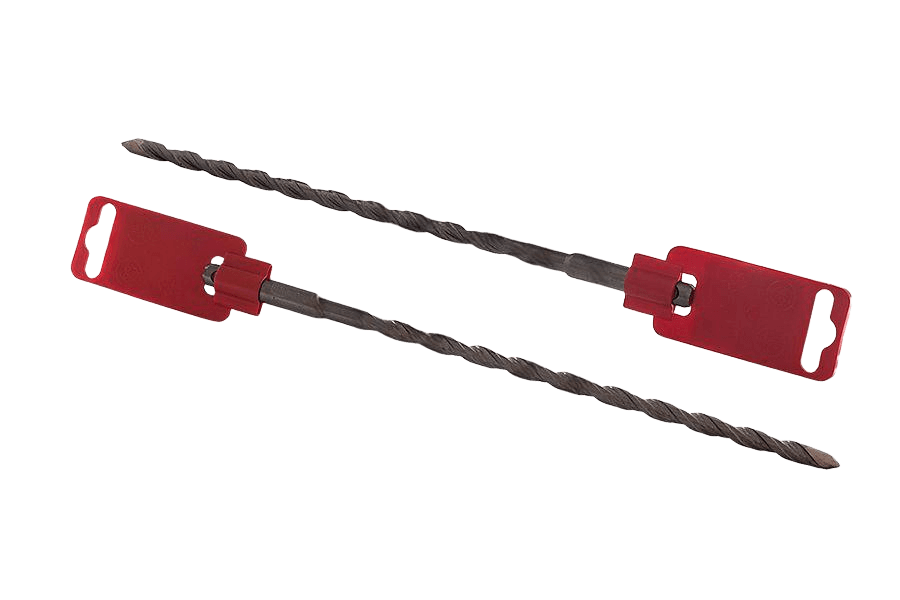

Wiertło do betonu SDS-PLUS AN 285
AN 285AN 285
Zdjęcie 1 z 2
OznaczenieAN 285 · 6,5×210
AN 285karta katalogowa
karta katalogowaWiertło do betonu SDS-PLUS AN 285 — wymiary i warunki techniczne wg AN 285
Wymiary i warunki techniczne wg AN 285
Karta normy AN 285Wymiary
wszystkie wartości w mm| Ød(nom) | l1(nom) | l1(tol) | l2 |
|---|---|---|---|
| 6 | 160 | 160-170 | 100 |
| 6 | 260 | 260-270 | 200 |
| 6,5 | 210 | 210-220 | 140 |
| 10 | 210 | 210-220 | 150 |
| 10 | 310 | 310-320 | 250 |
| 12 | 160 | 160-170 | 90 |
| 12 | 210 | 210-220 | 135 |
| 12 | 310 | 310-320 | 230 |
| 14 | 260 | 170 |
- l2
- długość robocza (nawiercona/spiralna część wiertła), wartość przybliżona
| Ød(nom) | 6 | 6 | 6,5 | 10 | 10 | 12 | 12 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|
| l1(nom) | 160 | 260 | 210 | 210 | 310 | 160 | 210 | 310 | 260 |
| l1(tol) | 160-170 | 260-270 | 210-220 | 210-220 | 310-320 | 160-170 | 210-220 | 310-320 | |
| l2długość robocza (nawiercona/spiralna część wiertła), wartość przybliżona | 100 | 200 | 140 | 150 | 250 | 90 | 135 | 230 | 170 |
Kolumna 6,5 odpowiada wybranemu wariantowi 6,5×210.
- Ødśrednica nominalna wiertła
- l1 — długość całkowita wiertła (nom. — wartość nominalna, tol. — pole tolerancji)
Warunki techniczne
2 pozycje| Uchwyt | SDS-PLUS (wg ISO 10664) |
|---|---|
| Kąt ostrza | 130° (wg ISO 4759-1) |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 285 · 6,5×210Opis
Wiertło do betonu SDS-PLUS wg normy AN 285.
Dostępny wariant: 6,5x210.
Specyfikacja produktu
8 pozycji| Wymiar 1 | 6,5 |
|---|---|
| Wymiar 2 | 210 |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 285 |
| Rodzaj | Wiertło do betonu SDS-PLUS |
| Długość | 210 |
| Rozmiar | 6,5 |
| Waga | 60 g |
Wybrany wariantAN 285
6,5×21015,49 zł / szt
6,5×210dostępne
