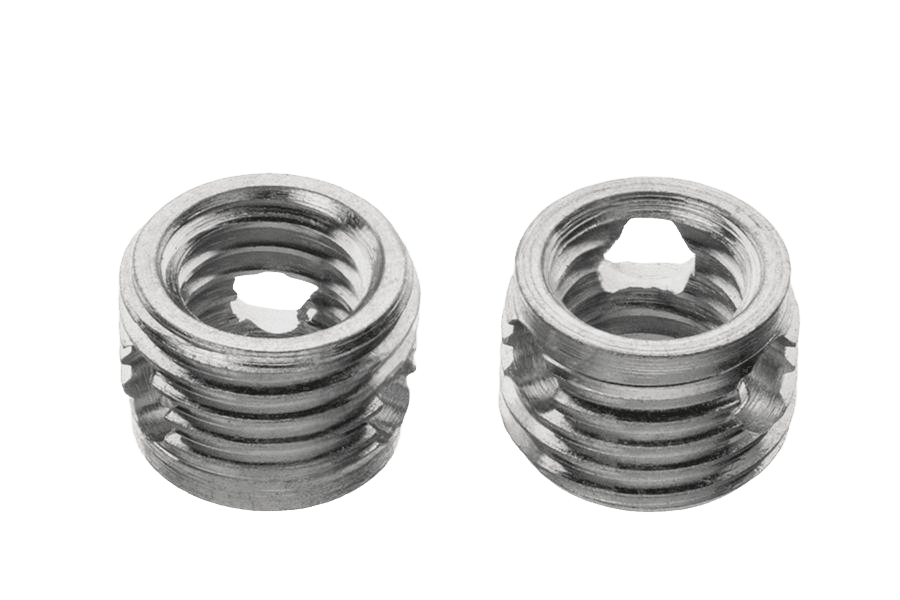

Wkładka samogwintująca z otworami AN 337, ocynk biały
AN 337AN 337
OznaczenieAN 337 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość4 warianty normy · 4 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 8 | 9 | 10 | 12 |
|---|---|---|---|---|
| M6 | Rozmiar M6, Długość 9: nie ma w normie | Rozmiar M6, Długość 10: nie ma w normie | Rozmiar M6, Długość 12: nie ma w normie | |
| M8 | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie | |
| M10 | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 9: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | |
| M12 | Rozmiar M12, Długość 8: nie ma w normie | Rozmiar M12, Długość 9: nie ma w normie | Rozmiar M12, Długość 10: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 337karta katalogowa
karta katalogowaWkładka samogwintująca z otworami AN 337, ocynk biały — wymiary i warunki techniczne wg AN 337
Wymiary i warunki techniczne wg AN 337
Karta normy AN 337Uwagi
Podczas wkręcania wkładka musi być skierowana otworami w dół. Wkładka zapewnia uzyskanie połączenia gwintowego o wysokiej wytrzymałości, odpornego na drgania i zużycie, w materiałach:
- o niskiej wytrzymałości na ścinanie, jak aluminium i jego stopy oraz stopy magnezu,
- w duroplastach i termoplastach (z wyjątkiem termoplastów o miękkości odpowiadającej gumie < 100 Shore A).
W celu doboru wkładki oraz parametrów jej osadzania zaleca się wykonanie prób.
Wymiary
wszystkie wartości w mm| d | e | p | b(krótka) | b(długa) | Głębokość otworu nieprzelotowego min. (krótka) | Głębokość otworu nieprzelotowego min. (długa) |
|---|---|---|---|---|---|---|
| M3 | 5 | 0,6 | 4 | 6 | 6 | 8 |
| M3,5 | 6 | 0,8 | 5 | 8 | 7 | 10 |
| M4 | 6,5 | 0,8 | 6 | 8 | 8 | 10 |
| M5 | 8 | 1 | 7 | 10 | 9 | 13 |
| M6 | 10 | 1,25 | 8 | 12 | 10 | 15 |
| M8 | 12 | 1,5 | 9 | 14 | 11 | 17 |
| M10 | 14 | 1,5 | 10 | 18 | 13 | 22 |
| M12 | 16 | 1,75 | 12 | 22 | 15 | 26 |
| M14 | 18 | 2 | 14 | 24 | 17 | 28 |
| M16 | 20 | 2 | 14 | 24 | 17 | 28 |
- e
- średnica zewnętrzna wkładki
- p
- skok gwintu zewnętrznego (samogwintującego)
| d | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|---|
| eśrednica zewnętrzna wkładki | 5 | 6 | 6,5 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| pskok gwintu zewnętrznego (samogwintującego) | 0,6 | 0,8 | 0,8 | 1 | 1,25 | 1,5 | 1,5 | 1,75 | 2 | 2 |
| b(krótka) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 14 |
| b(długa) | 6 | 8 | 8 | 10 | 12 | 14 | 18 | 22 | 24 | 24 |
| Głębokość otworu nieprzelotowego min. (krótka) | 6 | 7 | 8 | 9 | 10 | 11 | 13 | 15 | 17 | 17 |
| Głębokość otworu nieprzelotowego min. (długa) | 8 | 10 | 10 | 13 | 15 | 17 | 22 | 26 | 28 | 28 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- doznaczenie gwintu wewnętrznego (nominalny rozmiar wkładki)
- b — długość wkładki; krótka/długa = dostępne warianty długości dla danego rozmiaru
- Głębokość otworu nieprzelotowego min. — zalecana minimalna głębokość otworu głuchego pod wkładkę
Materiał i wykonanie
1 pozycja| Wykonania | stal utwardzana, ocynkowana galwanicznie (chromianowanie żółte); stal nierdzewna 1.4305; mosiądz |
|---|
Oznaczanie
przykład zapisuPrzykład oznaczania wkładki gwintowej samogwintującej z otworami z gwintem wewnętrznym M16, o długości 14 mm (krótka):
Wkładka gwintowa AN 337 – M16x14Opis
Wkładka samogwintująca z otworami wg normy AN 337. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M12 i długościach 8–12 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 337 |
| Rodzaj | Wkładka samogwintująca z otworami |
AN 337 · 4 warianty
