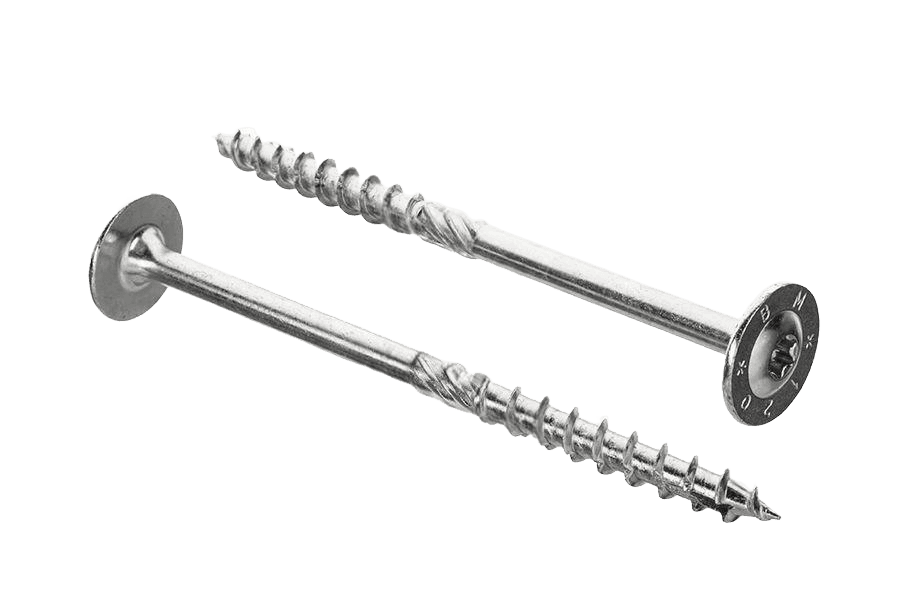

Wkręt do drewna z łbem podkładkowym TURBO AN 127, ocynk biały, gniazdo Torx
AN 127AN 127
OznaczenieAN 127 · stal · Ocynk galwaniczny biały (oc.B)
- Materiał wyrobu
- stal
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Napęd
- Torx (Tx)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość23 warianty normy · 23 w tym wykonaniuDługość 50–120 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 50 | 60 | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 260 | 300 | 360 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Rozmiar 6, Długość 240: nie ma w normie | Rozmiar 6, Długość 260: nie ma w normie | Rozmiar 6, Długość 300: nie ma w normie | Rozmiar 6, Długość 360: nie ma w normie | Rozmiar 6, Długość 400: nie ma w normie | ||||||||
| 8 | Rozmiar 8, Długość 50: nie ma w normie | Rozmiar 8, Długość 200: nie ma w normie | Rozmiar 8, Długość 260: nie ma w normie | Rozmiar 8, Długość 400: nie ma w normie | |||||||||
| 10 | Rozmiar 10, Długość 50: nie ma w normie | Rozmiar 10, Długość 60: nie ma w normie | Rozmiar 10, Długość 70: nie ma w normie | Rozmiar 10, Długość 80: nie ma w normie | Rozmiar 10, Długość 100: nie ma w normie | Rozmiar 10, Długość 120: nie ma w normie | Rozmiar 10, Długość 240: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 127karta katalogowa
karta katalogowaWkręt do drewna z łbem podkładkowym TURBO AN 127, ocynk biały, gniazdo Torx — wymiary i warunki techniczne wg AN 127
Wymiary i warunki techniczne wg AN 127
Karta normy AN 127Wymiary łba i gniazda
wszystkie wartości w mm| Ød(nom) | Ødk | T (Tx Torx) |
|---|---|---|
| 6 | 15 | 30 |
| 8 | 22 | 40 |
| 10 | 25 | 50 |
| 12 | 29 | 50 |
- Ødk
- średnica łba (podkładkowego)
| Ød(nom) | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| Ødkśrednica łba (podkładkowego) | 15 | 22 | 25 | 29 |
| T (Tx Torx) | 30 | 40 | 50 | 50 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna wkrętu
- T (Tx Torx) — rozmiar gniazda sześciokarbowego Torx
Długość gwintu b — wg długości l i średnicy Ød
wszystkie wartości w mm| Ød | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| 50 | 30 | 32 | ||
| 60 | 40 | 42 | ||
| 70 | 40 | 42 | ||
| 80–120 | 52 | 52 | 52 | |
| 140–200 | 75 | 80 | 80 | 80 |
| 220–300 | 75 | 100 | 100 | 100 |
| 320–400 | 100 | 100 | 100 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wiersze = długość nominalna l (mm), kolumny = średnica Ød; wartość w komórce = b (długość gwintu w mm)
- b — długość gwintu (część nagwintowana pod łbem)
- „—” — dana długość niedostępna dla tej średnicy
Warunki techniczne
7 pozycjiMateriał
- Stal
- stal niestopowa (węglowa), utwardzana, np. 10B21
- Twardość powierzchni
- 420–500 HV
- Twardość rdzenia
- 300–390 HV
Gniazdo
- Typ
- sześciokarbowe T (Tx Torx)
- Norma
- ISO 10664
Powłoki ochronne
- Powłoki galwaniczne
- ISO 4042, A2K min. 5 µm, CR3+
- Powłoki płatkowe
- ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania wkrętu do drewna TURBO z łbem podkładkowym, z gniazdem T (Tx Torx), o średnicy nominalnej Ø d = 10 mm i długości nominalnej l = 150 mm:
Wkręt do drewna TURBO AN 127 – 10x150Opis
Wkręt do drewna z łbem podkładkowym TURBO z gniazdem Torx wg normy AN 127, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do połączeń w drewnie i materiałach drewnopochodnych.
Dostępny asortyment: w rozmiarach od 6 do 10 mm i długościach 50–400 mm.
Specyfikacja produktu
6 pozycji| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 127 |
| Rodzaj | Wkręt do drewna z łbem podkładkowym TURBO |
AN 127 · 23 warianty
