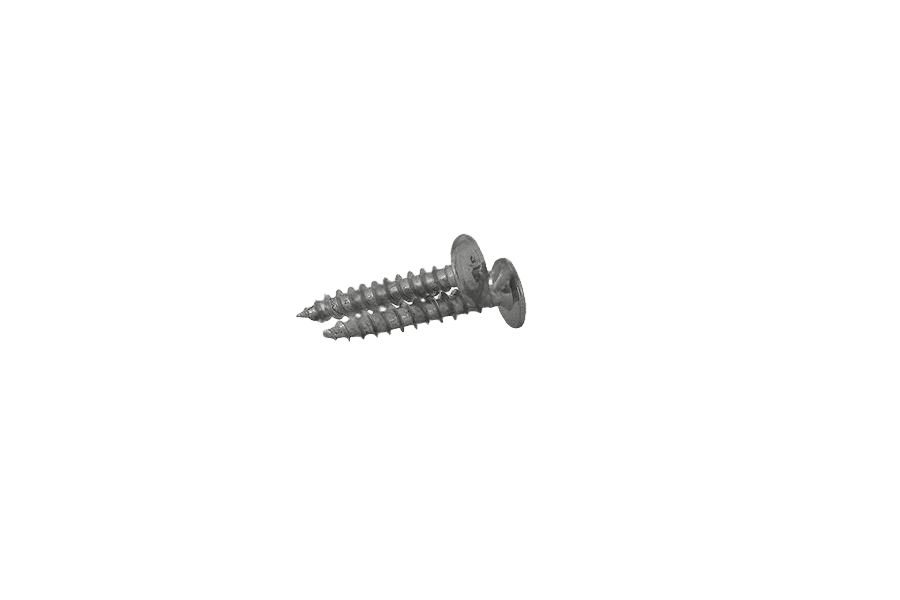

Wkręt do drewna utwardzany z łbem podkładkowym AN 204, ocynk biały, gniazdo Pozidriv
AN 204AN 204
OznaczenieAN 204 · stal · Ocynk galwaniczny biały (oc.B)
- Materiał wyrobu
- stal
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Napęd
- Pozidriv (PZ)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość15 wariantów normy · 15 w tym wykonaniuDługość 12–35 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 12 | 16 | 20 | 25 | 30 | 35 | 40 |
|---|---|---|---|---|---|---|---|
| 3 | Rozmiar 3, Długość 25: nie ma w normie | Rozmiar 3, Długość 30: nie ma w normie | Rozmiar 3, Długość 35: nie ma w normie | Rozmiar 3, Długość 40: nie ma w normie | |||
| 3,5 | Rozmiar 3,5, Długość 40: nie ma w normie | ||||||
| 4 | Rozmiar 4, Długość 12: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 204karta katalogowa
karta katalogowaWkręt do drewna utwardzany z łbem podkładkowym — wymiary i warunki techniczne wg AN 204
Wymiary i warunki techniczne wg AN 204
Karta normy AN 204Wymiary
wszystkie wartości w mm| Ød(nom) | 3 | 3,5 | 4 |
|---|---|---|---|
| Pskok gwintu | 1,4 | 1,6 | 1,8 |
| Ødkśrednica łba | 7,5 | 8,6 | 9,9 |
| kwysokość łba | 2,3 | 2,6 | 3 |
| Zrozmiar wgłębienia krzyżowego Z (Pz Pozidriv) | 1 | 2 | 2 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)średnica nominalna gwintu (= Ød1, średnica zewnętrzna gwintu)
- Kąt czubka wkręta: 20–30°
- Kształt powierzchni pod łbem może występować w wariancie opcjonalnym (dopuszczalny wariant wykonania)
Materiał i wykonanie
7 pozycjiMateriał — stal niestopowa (węglowa), utwardzana
- Twardość powierzchni
- min. 450 HV (głębokość warstwy min. 0,1 mm)
- Twardość rdzenia
- 320–450 HV
- Kąt łamania
- min. 15°
- Powłoki galwaniczne
- ISO 4042, A2K min. 5 µm, Cr3+
- Powłoki płatkowe
- ISO 10683
Materiał — stal nierdzewna
- Stal nierdzewna austenityczna
- A2, wg ISO 3506-1
Wgłębienie krzyżowe
- Typ
- Z (Pz Pozidriv)
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta do drewna z łbem podkładkowym, z wgłębieniem krzyżowym Z (Pz Pozidriv), o średnicy nominalnej Ø d = 5 mm, długości nominalnej l = 30 mm:
Wkręt do drewna AN 204 - 5 x 30Opis
Wkręt do drewna z łbem podkładkowym, utwardzany wg normy AN 204, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do połączeń w drewnie i materiałach drewnopochodnych.
Dostępny asortyment: w rozmiarach od 3 do 4 mm i długościach 12–40 mm.
Specyfikacja produktu
6 pozycji| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Napęd | Pozidriv (PZ) |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 204 |
| Rodzaj | Wkręt do drewna utwardzany z łbem podkładkowym |
AN 204 · 15 wariantów
