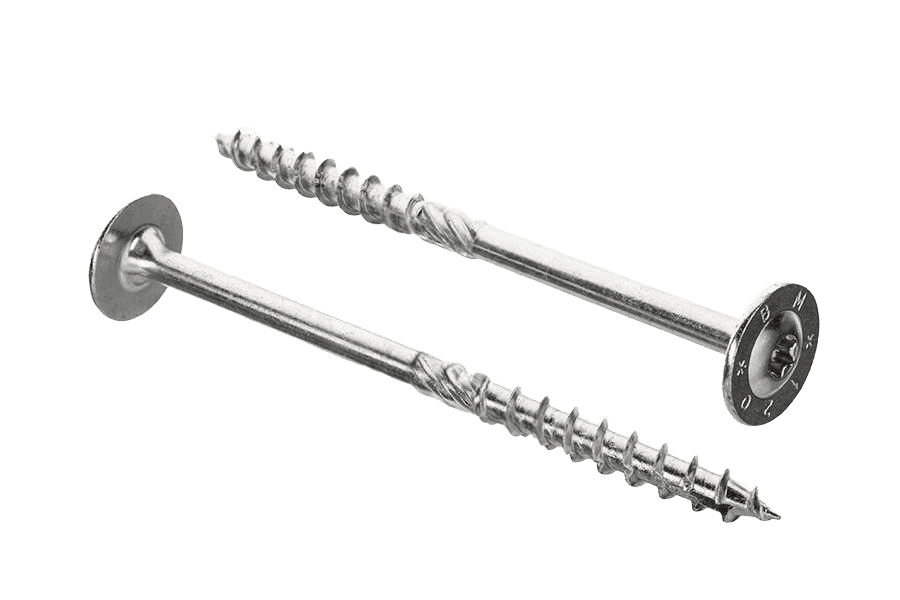

AN 115karta katalogowa
Wkr. do drewna podkł. utw.
Wymiary i warunki techniczne wg AN 115
Wymiary (mm)
| d(nom) | 6 | 8 |
|---|---|---|
| dk(min) | 13,5 | 17,5 |
| dk(max) | 15,0 | 18,5 |
| g(≈) | 1,2 | 1,4 |
| h | 2,5 | 3,0 |
| k(min) | 2,7 | |
| k(max) | 3,1 | |
| T | 30 | 40 |
d — średnica nominalna wkrętudk(min)/dk(max) — średnica łba (zakres)g(≈) — grubość obrzeża łba (podkładki)h — wysokość łbak(min)/k(max) — wysokość podcięcia pod łbem (zakres; nie występuje dla d = 8)T — rozmiar gniazda sześciokarbowego Torx (Tx)„—” — wymiar niewystępujący dla tej średnicy
Oznaczanie
Przykład oznaczania wkrętu do drewna z łbem podkładkowym, z gniazdem sześciokarbowym T (Torx), o średnicy nominalnej d = 8, długości nominalnej l = 80 mm, utwardzanego:
Wkręt do drewna AN 115 – 8 x 80
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 115 |
| Rodzaj | Wkr. do drewna podkł. utw. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | Tx |
| Rozmiar | 8 |
| Typ łba | (inne) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | Tx |
