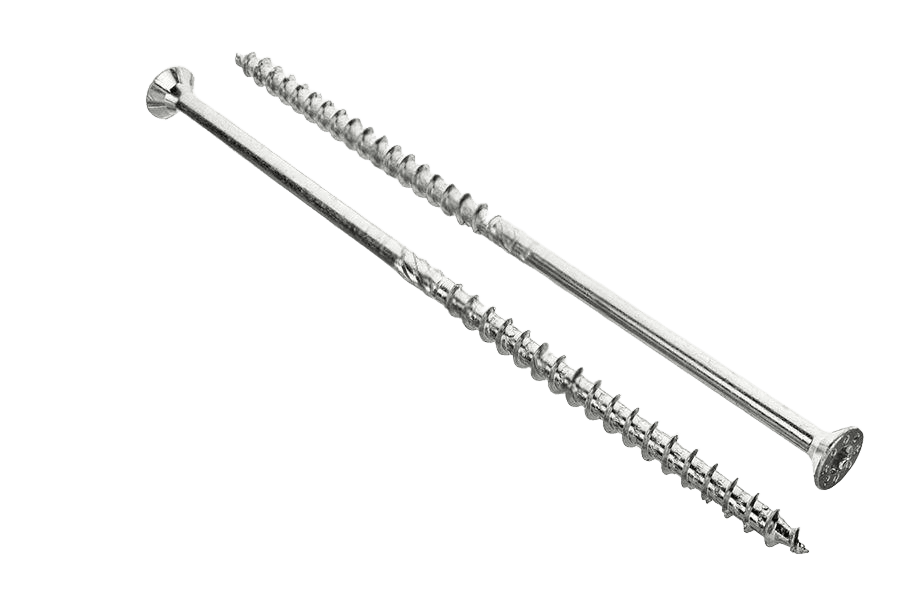

Wkręt do drewna z łbem stożkowym TURBO AN 112, ocynk biały, gniazdo Torx
AN 112AN 112
OznaczenieAN 112 · stal · Ocynk galwaniczny biały (oc.B)
- Materiał wyrobu
- stal
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- stożkowy
- Napęd
- Torx (Tx)
Wybierz rozmiar
średnica × długość16 wariantów normy · 16 w tym wykonaniuDługość 60–180 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 60 | 80 | 100 | 120 | 160 | 180 | 200 | 260 | 300 | 360 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Rozmiar 6, Długość 160: nie ma w normie | Rozmiar 6, Długość 180: nie ma w normie | Rozmiar 6, Długość 200: nie ma w normie | Rozmiar 6, Długość 260: nie ma w normie | Rozmiar 6, Długość 300: nie ma w normie | Rozmiar 6, Długość 360: nie ma w normie | Rozmiar 6, Długość 400: nie ma w normie | ||||
| 8 | Rozmiar 8, Długość 60: nie ma w normie | Rozmiar 8, Długość 80: nie ma w normie | Rozmiar 8, Długość 100: nie ma w normie | Rozmiar 8, Długość 400: nie ma w normie | |||||||
| 10 | Rozmiar 10, Długość 60: nie ma w normie | Rozmiar 10, Długość 80: nie ma w normie | Rozmiar 10, Długość 100: nie ma w normie | Rozmiar 10, Długość 120: nie ma w normie | Rozmiar 10, Długość 160: nie ma w normie | Rozmiar 10, Długość 180: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 112karta katalogowa
karta katalogowastożkowy — wymiary i warunki techniczne wg AN 112
Wymiary i warunki techniczne wg AN 112
Karta normy AN 112Wymiary łba i gniazda
wszystkie wartości w mm| Ød(nom) | Ødk | T (Tx Torx) |
|---|---|---|
| 6 | 12 | 30 |
| 8 | 15 | 40 |
| 10 | 18,5 | 50 |
| 12 | 21,5 | 50 |
- Ødk
- średnica łba (stożkowego)
| Ød(nom) | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| Ødkśrednica łba (stożkowego) | 12 | 15 | 18,5 | 21,5 |
| T (Tx Torx) | 30 | 40 | 50 | 50 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna wkrętu
- T (Tx Torx) — rozmiar gniazda sześciokarbowego Torx
Długość gwintu b — wg długości l i średnicy Ød
wszystkie wartości w mm| Ød | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| 60 | 30 | |||
| 70 | 40 | |||
| 80–120 | 52 | 52 | 52 | |
| 140–200 | 75 | 80 | 80 | 80 |
| 220–300 | 75 | 100 | 100 | 100 |
| 320–400 | 100 | 100 | 100 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wiersze = długość nominalna l (mm), kolumny = średnica Ød; wartość w komórce = b (długość gwintu w mm)
- b — długość gwintu (część nagwintowana pod łbem)
- „—” — dana długość niedostępna dla tej średnicy
Warunki techniczne
7 pozycjiMateriał
- Stal
- stal niestopowa (węglowa), utwardzana, np. 10B21
- Twardość powierzchni
- 420–500 HV
- Twardość rdzenia
- 300–390 HV
Gniazdo
- Typ
- sześciokarbowe T (Tx Torx)
- Norma
- ISO 10664
Powłoki ochronne
- Powłoki galwaniczne
- ISO 4042, A2K min. 5 µm, CR3+
- Powłoki płatkowe
- ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania wkrętu do drewna TURBO z łbem stożkowym, z gniazdem T (Tx Torx), o średnicy nominalnej Ø d = 10 mm i długości nominalnej l = 150 mm:
Wkręt do drewna TURBO AN 112 – 10x150Opis
Wkręt do drewna z łbem stożkowym TURBO z gniazdem Torx wg normy AN 112, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do połączeń w drewnie i materiałach drewnopochodnych.
Dostępny asortyment: w rozmiarach od 6 do 10 mm i długościach 60–400 mm. W ofercie również w wykonaniu z ocynkiem płatkowym.
Specyfikacja produktu
7 pozycji| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | stożkowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 112 |
| Rodzaj | Wkręt do drewna z łbem stożkowym TURBO |
Wykonania AN 112
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt do drewna z łbem stożkowym TURBO AN 112, ocynk biały, gniazdo Torxstal · Ocynk galwaniczny biały (oc.B)to wykonanie | stal · Ocynk galwaniczny biały (oc.B) | 16/16 | wybierz wymiar |
| Wkręt do drewna z łbem stożkowym TURBO AN 112, cynk płatkowy, gniazdo Torxstal · Cynk płatkowy srebrny (fl Zn) | stal · Cynk płatkowy srebrny (fl Zn) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
AN 112 · 16 wariantów
