AN 203karta katalogowa

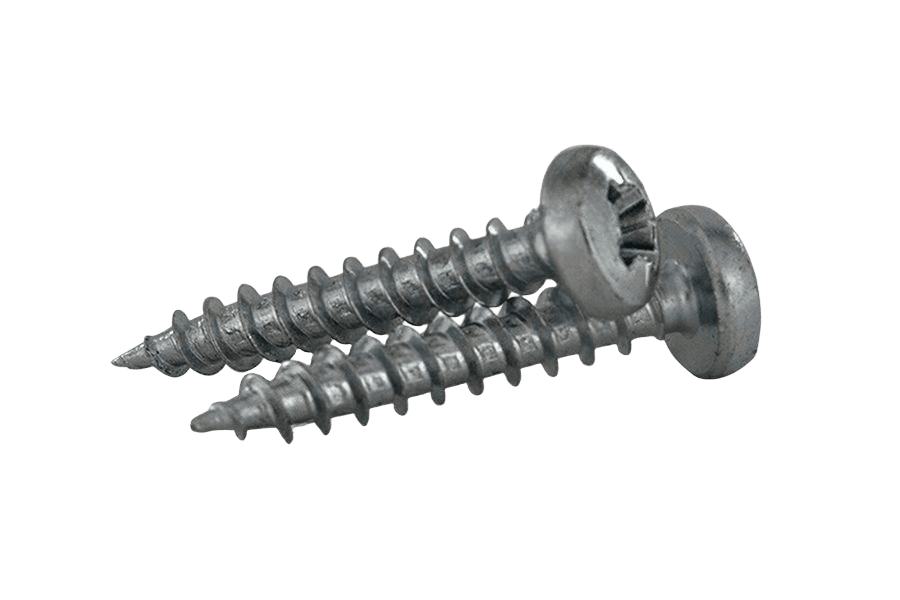

Wkr. do drewna walc. utw.
Wymiary i warunki techniczne wg AN 203
Wymiary (mm)
| Ød(nom) | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 |
|---|---|---|---|---|---|---|---|
| P | 1,1 | 1,4 | 1,6 | 1,8 | 2 | 2,2 | 2,6 |
| Ødk | 5 | 5,6 | 7 | 8 | 9 | 10 | 12 |
| k | 2,1 | 2,4 | 2,6 | 3,1 | 3,5 | 3,7 | 4,6 |
| Z | 1 | 1 | 2 | 2 | 2 | 2 | 3 |
Ød(nom) — średnica nominalna gwintu (= Ød1, średnica zewnętrzna gwintu)P — skok gwintuØdk — średnica łbak — wysokość łbaZ — rozmiar wgłębienia krzyżowego Z (Pz Pozidriv)Kąt czubka wkręta: 20–30°Kształt powierzchni pod łbem może się różnić od pokazanego na rysunku (dopuszczalny wariant wykonania)
Materiał i wykonanie
Materiał — stal niestopowa (węglowa), utwardzana
| Twardość powierzchni | min. 450 HV (głębokość warstwy min. 0,1 mm) |
|---|---|
| Twardość rdzenia | 320–450 HV |
| Kąt łamania | min. 15° |
| Powłoki galwaniczne | ISO 4042, A2K min. 5 µm, Cr3+ |
| Powłoki płatkowe | ISO 10683 |
Materiał — stal nierdzewna
| Stal nierdzewna austenityczna | A2, wg ISO 3506-1 |
|---|
Wgłębienie krzyżowe
| Typ | Z (Pz Pozidriv) |
|---|
Oznaczanie
Przykład oznaczania wkręta do drewna z łbem walcowym wypukłym, z wgłębieniem krzyżowym Z (Pz Pozidriv), o średnicy nominalnej Ø d = 5 mm, długości nominalnej l = 30 mm:
Wkręt do drewna AN 203 - 5 x 30.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 203 |
| Rodzaj | Wkr. do drewna walc. utw. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | Pz |
| Typ łba | (inne) |
| Napęd | Pozidriv (PZ) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | Pz |
