AN 171karta katalogowa

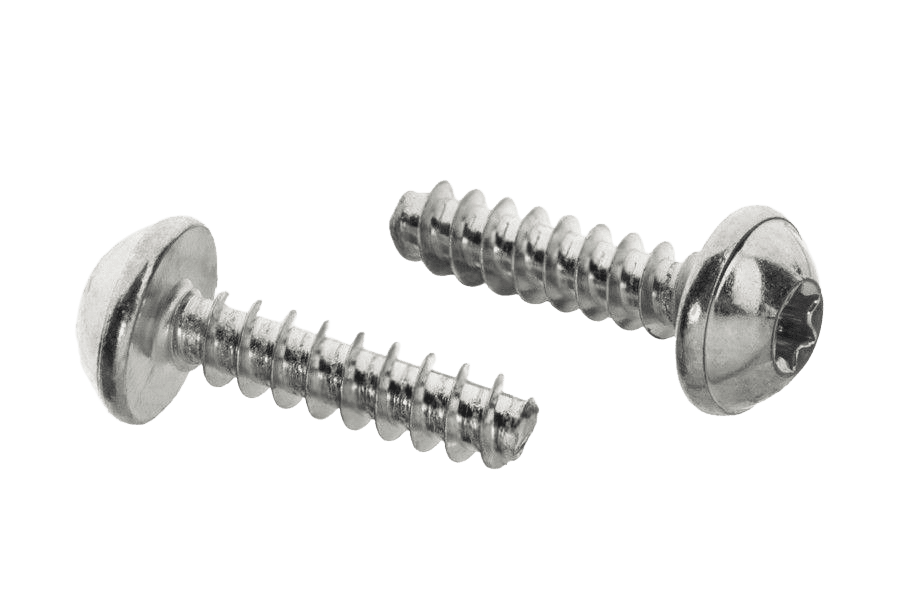

Wkręt do tworzyw
Wymiary i warunki techniczne wg AN 171
Wymiary (mm)
| Ød(nom) | 2,5 | 3 | 4 | 5 |
|---|---|---|---|---|
| P | 1,0 | 1,25 | 1,6 | 2,0 |
| Ødk | 5,5 | 6,8 | 9,0 | 11,5 |
| k | 1,9 | 2,5 | 3,3 | 4,4 |
| Torx (Tx) | 8 | 10 | 20 | 25 |
P — podziałka gwintu (skok)Ødk — średnica łbak — wysokość łbaTorx (Tx) — rozmiar gniazda sześciokarbowego (Torx)
Materiał, wykonanie i powołane normy
Materiał
| Stal węglowa | twardość powierzchni: min. 450 HV; twardość rdzenia: 320–390 HV |
|---|
Gniazdo
| Typ | sześciokarbowe Tx (Torx) |
|---|---|
| Norma | ISO 10664 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powłoka
| Rodzaj | ocynk galwaniczny A2K |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania wkręta do tworzyw z łbem podkładkowym z gniazdem sześciokarbowym Torx (Tx), o średnicy nominalnej Ød 5 mm i długości nominalnej l = 30 mm:
Wkręt do tworzyw AN 171 Tx - 5 x 30
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 171 |
| Rodzaj | Wkręt do tworzyw |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | F-TX |
| Typ łba | (inne) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | F-TX |
