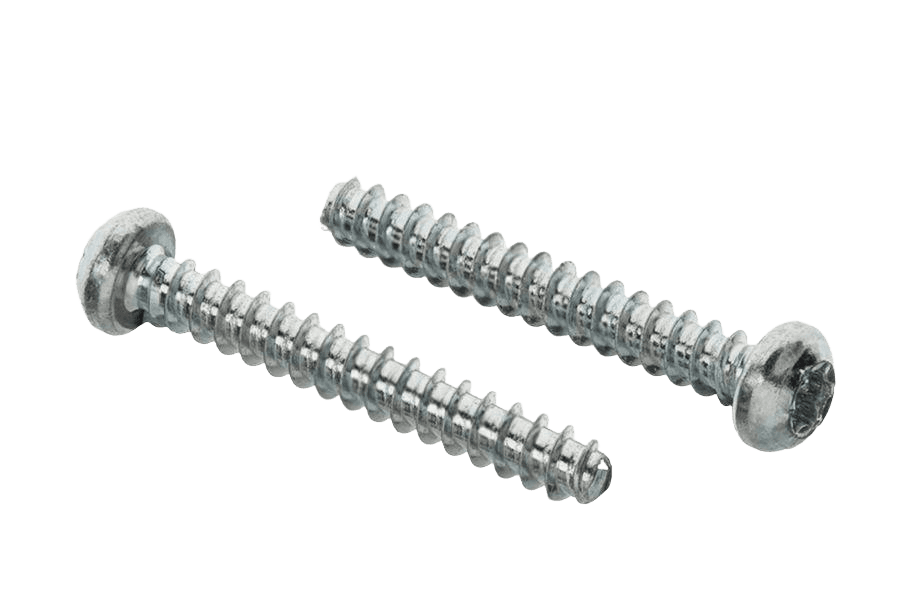

Wkręt do tworzyw łeb walcowy F-TX AN 745, ocynk biały
AN 745AN 745
Zdjęcie 1 z 2
OznaczenieAN 745 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- walcowy
- Napęd
- Torx (Tx)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość31 wariantów normy · 31 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 5–14 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | Rozmiar 2,5, Długość 12: nie ma w normie | Rozmiar 2,5, Długość 14: nie ma w normie | Rozmiar 2,5, Długość 16: nie ma w normie | Rozmiar 2,5, Długość 18: nie ma w normie | Rozmiar 2,5, Długość 20: nie ma w normie | Rozmiar 2,5, Długość 25: nie ma w normie | Rozmiar 2,5, Długość 30: nie ma w normie | ||||
| 3 | Rozmiar 3, Długość 5: nie ma w normie | Rozmiar 3, Długość 18: nie ma w normie | Rozmiar 3, Długość 30: nie ma w normie | ||||||||
| 3,5 | Rozmiar 3,5, Długość 5: nie ma w normie | Rozmiar 3,5, Długość 6: nie ma w normie | Rozmiar 3,5, Długość 8: nie ma w normie | Rozmiar 3,5, Długość 18: nie ma w normie | Rozmiar 3,5, Długość 25: nie ma w normie | Rozmiar 3,5, Długość 30: nie ma w normie | |||||
| 4 | Rozmiar 4, Długość 5: nie ma w normie | Rozmiar 4, Długość 6: nie ma w normie | |||||||||
| 5 | Rozmiar 5, Długość 5: nie ma w normie | Rozmiar 5, Długość 6: nie ma w normie | Rozmiar 5, Długość 8: nie ma w normie | Rozmiar 5, Długość 18: nie ma w normie | Rozmiar 5, Długość 25: nie ma w normie | Rozmiar 5, Długość 30: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 745karta katalogowa
karta katalogowaWkręt do tworzyw · walcowy — wymiary i warunki techniczne wg AN 745
Wymiary i warunki techniczne wg AN 745
Karta normy AN 745Wymiary
wszystkie wartości w mm| Ød(nom) | P | Ødk | k | T |
|---|---|---|---|---|
| 2,5 | 1,0 | 4,4 | 1,9 | 8 |
| 3 | 1,25 | 5,6 | 2,4 | 10 |
| 3,5 | 1,45 | 6,9 | 2,7 | 10 |
| 4 | 1,6 | 7,6 | 3,1 | 20 |
| 5 | 2,0 | 9,2 | 3,8 | 25 |
- P
- skok gwintu
- Ødk
- średnica łba
- k
- wysokość łba
- T
- rozmiar gniazda sześciokarbowego (Tx Torx)
| Ød(nom) | 2,5 | 3 | 3,5 | 4 | 5 |
|---|---|---|---|---|---|
| Pskok gwintu | 1,0 | 1,25 | 1,45 | 1,6 | 2,0 |
| Ødkśrednica łba | 4,4 | 5,6 | 6,9 | 7,6 | 9,2 |
| kwysokość łba | 1,9 | 2,4 | 2,7 | 3,1 | 3,8 |
| Trozmiar gniazda sześciokarbowego (Tx Torx) | 8 | 10 | 10 | 20 | 25 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna gwintu
Warunki techniczne
7 pozycjiMateriał
- Stal węglowa
- twardość powierzchni: min. 450 HV; twardość rdzenia: 320–390 HV
Gniazdo
- Typ
- sześciokarbowe T (Tx Torx)
- Norma
- ISO 10664
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powłoka
- Typ
- ocynk galwaniczny A2K
- Norma
- ISO 4042
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt do tworzyw z łbem walcowym wypukłym z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ø d = 5 mm, długości nominalnej l = 30 mm:
Wkręt do tworzyw AN 745 T – 5 x 30Opis
Wkręt do tworzyw wg normy AN 745. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2,5 do 5 mm i długościach 5–30 mm.
Specyfikacja produktu
6 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | walcowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 745 |
| Rodzaj | Wkręt do tworzyw |
AN 745 · 31 wariantów
od 30,54 zł
brutto / opak
