DIN 7500 DEkarta katalogowa

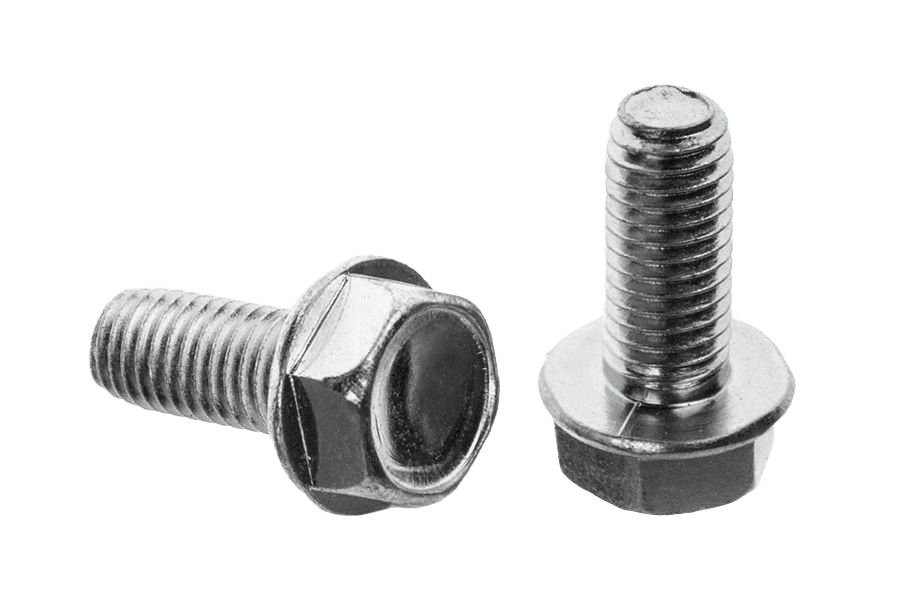

Wkr. samoformuj.
Wymiary i warunki techniczne wg DIN 7500 DE
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 |
|---|---|---|---|---|
| P | 0,7 | 0,8 | 1 | 1,25 |
| Ødk(max) | 8,8 | 10,4 | 13 | 18 |
| Ødk(min) | 8,2 | 9,7 | 11,7 | 16,7 |
| k(max) | 4,1 | 4,5 | 5,9 | 7 |
| k(min) | 3,6 | 4 | 5,3 | 6,4 |
| s(max) | 7 | 8 | 10 | 13 |
| s(min) | 6,78 | 7,78 | 9,78 | 12,73 |
Ød — średnica nominalna gwintuP — skok gwintuØdk — średnica kołnierza (łba)k — wysokość łbas — rozmiar klucza
Wymagania i powołane normy
Gwint (samoformujący)
| Wyoblenia wejścia gwintu | kształt i rozmieszczenie wg uznania producenta |
|---|---|
| Wymagania gwintu | gwint wkrętu oraz gwint wewnętrzny, który ma być formowany — wg ISO 7085 |
| Łeb (odmiana DE) | wymiary łba wg ~ISO 4017 |
Materiał
| Wymagania materiałowe | wg ISO 7085 |
|---|
Powierzchnia / powłoka
| Ocynk galwaniczny | wg ISO 4042 |
|---|---|
| Ocynk płatkowy | wg ISO 10683 |
Oznaczanie
Przykład oznaczania wkrętu samoformującego z łbem sześciokątnym z kołnierzem o średnicy nominalnej M10 i długości nominalnej l = 60 mm:
Wkręt samoformujący ~DIN 7500 DE - M10 x 60
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7500 DE |
| Rodzaj | Wkr. samoformuj. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | ~ |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | S 5,5 |
