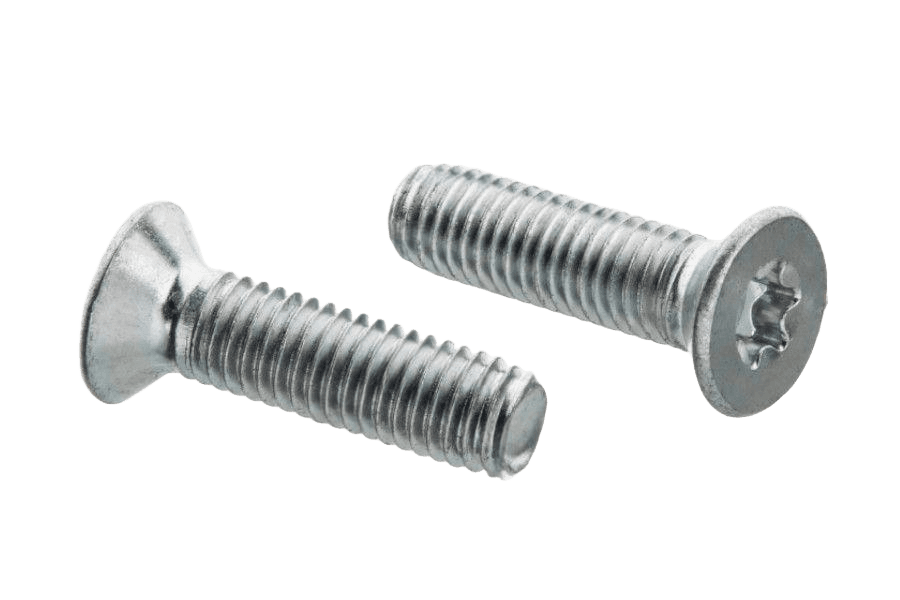

Wkręt samoformujący DIN 7500 M, ocynk biały, gniazdo Torx
DIN 7500 MDIN 7500 M
Zdjęcie 1 z 2
OznaczenieDIN 7500 M · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Napęd
- Torx (Tx)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość8 wariantów normy · 8 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 8–25 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 8 | 10 | 12 | 16 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|
| M4 | Rozmiar M4, Długość 10: nie ma w normie | Rozmiar M4, Długość 12: nie ma w normie | Rozmiar M4, Długość 16: nie ma w normie | Rozmiar M4, Długość 20: nie ma w normie | Rozmiar M4, Długość 25: nie ma w normie | Rozmiar M4, Długość 30: nie ma w normie | |
| M5 | Rozmiar M5, Długość 8: nie ma w normie | Rozmiar M5, Długość 12: nie ma w normie | Rozmiar M5, Długość 16: nie ma w normie | Rozmiar M5, Długość 20: nie ma w normie | Rozmiar M5, Długość 25: nie ma w normie | Rozmiar M5, Długość 30: nie ma w normie | |
| M6 | Rozmiar M6, Długość 8: nie ma w normie | Rozmiar M6, Długość 10: nie ma w normie | Rozmiar M6, Długość 20: nie ma w normie | Rozmiar M6, Długość 30: nie ma w normie | |||
| M8 | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie | Rozmiar M8, Długość 16: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 7500 Mkarta katalogowa

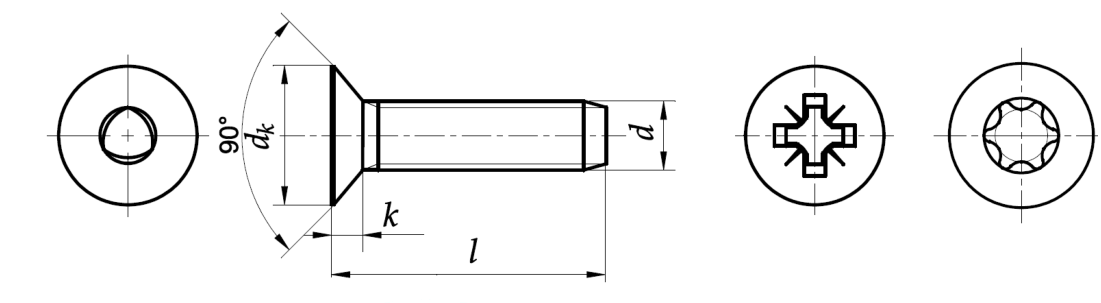

karta katalogowaWkręt samoformujący — wymiary i warunki techniczne wg DIN 7500 M
Wymiary i warunki techniczne wg DIN 7500 M
Karta normy DIN 7500 MWymiary
wszystkie wartości w mm| Ød(nom) | dk(max=nom) | dk(min) | k(max) | Z | T |
|---|---|---|---|---|---|
| M2 | 3,8 | 3,5 | 1,2 | 1 | 6 |
| M2,5 | 4,7 | 4,4 | 1,5 | 1 | 8 |
| M3 | 5,6 | 5,3 | 1,65 | 1 | 10 |
| (M3,5) | 6,5 | 6,14 | 1,93 | 2 | 15 |
| M4 | 7,5 | 7,14 | 2,2 | 2 | 20 |
| M5 | 9,2 | 8,84 | 2,5 | 2 | 25 |
| M6 | 11 | 10,57 | 3 | 3 | 30 |
| M8 | 14,5 | 14,07 | 4 | 4 | 40 |
- dk(max=nom)
- średnica łba (wartość nominalna = maksymalna)
- dk(min)
- średnica łba, wartość minimalna
- k(max)
- wysokość łba
- Z
- rozmiar wgłębienia krzyżowego Pozidriv
- T
- rozmiar gniazda sześciokarbowego (Torx)
| Ød(nom) | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|---|
| dk(max=nom)średnica łba (wartość nominalna = maksymalna) | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 |
| dk(min)średnica łba, wartość minimalna | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 |
| k(max)wysokość łba | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 |
| Zrozmiar wgłębienia krzyżowego Pozidriv | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 |
| Trozmiar gniazda sześciokarbowego (Torx) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- Ødśrednica nominalna gwintu
Warunki techniczne (wg DIN 965)
17 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-13, DIN 13-15
Własności mechaniczne
- Klasa własności — stal
- 4.8, 5.8, 8.8
- Klasa własności — stal nierdzewna
- A2, A4
- Klasa własności — metale nieżelazne
- CuZn
- Norma — stal
- DIN ISO 898-1
- Norma — stal nierdzewna
- DIN 267-11
- Norma — metale nieżelazne
- DIN 267-18
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- jak wytworzono; klasa własności 8.8 czernione (termicznie lub chemicznie)
- Stal nierdzewna / metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłość powierzchni
- wg DIN 267-19
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta samoformującego z łbem stożkowym, forma M, z gwintem M6, o długości nominalnej l = 35 mm, z wgłębieniem krzyżowym Z (Pozidriv):
Wkręt samoformujący DIN 7500 M – M 6 x 35 - ZOpis
Wkręt samoformujący wg normy DIN 7500 M. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M8 i długościach 8–30 mm.
Specyfikacja produktu
5 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Napęd | Torx (Tx) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7500 M |
| Rodzaj | Wkręt samoformujący |
DIN 7500 M · 8 wariantów
od 17,91 zł
brutto / opak
