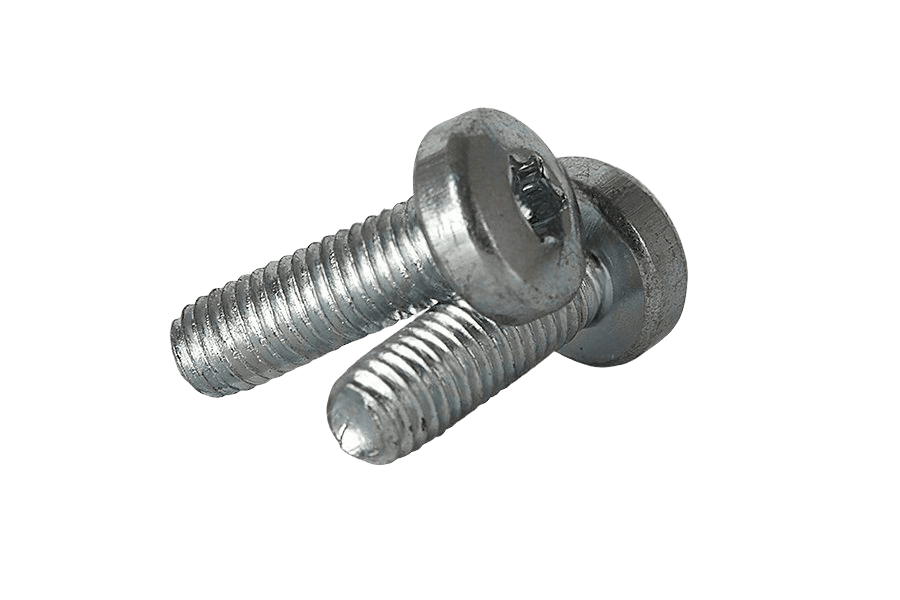

DIN 7500 PEkarta katalogowa
Wkr. samoformuj.
Wymiary i warunki techniczne wg DIN 7500 PE
Wymiary (mm)
| Ød(nom) | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max=nom) | 4 | 5 | 5,6 | 7 | 8 | 9,5 | 12 | 16 | 20 |
| dk(min) | 3,7 | 4,7 | 5,3 | 6,64 | 7,64 | 9,14 | 11,57 | 15,57 | 19,48 |
| k(max=nom) | 1,6 | 2,1 | 2,4 | 2,6 | 3,1 | 3,7 | 4,6 | 6 | 7,5 |
| k(min) | 1,46 | 1,96 | 2,26 | 2,46 | 2,92 | 3,52 | 4,3 | 5,7 | 7,14 |
| Torx | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40/45* | 50 |
— wymiary nie zalecane* — w okresie przejściowym mogą występować zarówno gniazda Tx 40, jak i Tx 45 (dotyczy M8)P — skok gwintudk(max=nom) — średnica łba (wartość nominalna = maksymalna)dk(min) — średnica łba, wartość minimalnak(max=nom) — wysokość łba (wartość nominalna = maksymalna)k(min) — wysokość łba, wartość minimalnaTorx — rozmiar gniazda sześciokarbowego (Tx Torx)
Warunki techniczne
Wymagania ogólne
| Wymagania materiałowe | ISO 7085 |
|---|---|
| Gwint wkrętu i gwint wewnętrzny (do uformowania) | ISO 7085 |
| Kształt i rozmieszczenie wyobleń wejścia gwintu formującego | wg uznania producenta |
| Wymiary łba (odmiana PE) | ISO 14583 |
Gniazdo
| Typ | sześciokarbowe Tx (Torx) |
|---|---|
| Norma | ISO 10664 |
Powierzchnia
| Ocynkowanie galwaniczne | ISO 4042 |
|---|---|
| Ocynkowanie płatkowe | ISO 10683 |
Oznaczanie
Przykład oznaczania: wkręt samoformujący z łbem walcowym wypukłym z gniazdem sześciokarbowym Torx (Tx), o średnicy nominalnej M10, długości nominalnej l = 60:
Wkręt samoformujący DIN 7500 PE - M10 x 60.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7500 PE |
| Rodzaj | Wkr. samoformuj. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | Tx |
| Typ łba | (inne) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | gwint metryczny |
| Klasa / materiał | Polietylen (PE) |
| Odmiana | Tx |
