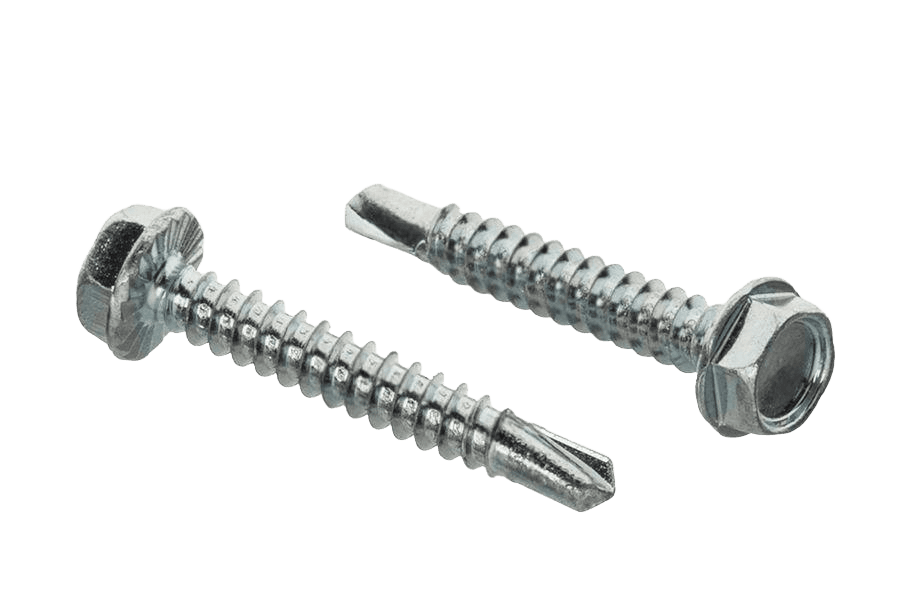

Wkręt samowiercący z łbem sześciokątnym ~ISO 15480, ocynk biały, wiertło nr 3
ISO 15480ISO 15480normy powiązane DIN 7504 K
Zdjęcie 1 z 2
OznaczenieISO 15480 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- sześciokątny
- Napęd
- klucz (zewn. 6-kąt)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość33 warianty normy · 33 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 9,5–25 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 50 | 63 | 75 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,5s 5,5 | Rozmiar 3,5, Długość 22: nie ma w normie | Rozmiar 3,5, Długość 32: nie ma w normie | Rozmiar 3,5, Długość 38: nie ma w normie | Rozmiar 3,5, Długość 50: nie ma w normie | Rozmiar 3,5, Długość 63: nie ma w normie | Rozmiar 3,5, Długość 75: nie ma w normie | Rozmiar 3,5, Długość 100: nie ma w normie | |||||
| 4,2s 7 | Rozmiar 4,2, Długość 9,5: nie ma w normie | Rozmiar 4,2, Długość 22: nie ma w normie | Rozmiar 4,2, Długość 50: nie ma w normie | Rozmiar 4,2, Długość 63: nie ma w normie | Rozmiar 4,2, Długość 75: nie ma w normie | Rozmiar 4,2, Długość 100: nie ma w normie | ||||||
| 4,8s 8 | Rozmiar 4,8, Długość 9,5: nie ma w normie | Rozmiar 4,8, Długość 22: nie ma w normie | Rozmiar 4,8, Długość 50: nie ma w normie | Rozmiar 4,8, Długość 63: nie ma w normie | Rozmiar 4,8, Długość 75: nie ma w normie | Rozmiar 4,8, Długość 100: nie ma w normie | ||||||
| 5,5s 8 | Rozmiar 5,5, Długość 9,5: nie ma w normie | Rozmiar 5,5, Długość 13: nie ma w normie | Rozmiar 5,5, Długość 16: nie ma w normie | Rozmiar 5,5, Długość 100: nie ma w normie | ||||||||
| 6,3s 10 | Rozmiar 6,3, Długość 9,5: nie ma w normie | Rozmiar 6,3, Długość 13: nie ma w normie | Rozmiar 6,3, Długość 16: nie ma w normie | Rozmiar 6,3, Długość 22: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 15480karta katalogowa
karta katalogowasześciokątny — wymiary i warunki techniczne wg ISO 15480
Wymiary i warunki techniczne wg ISO 15480
Karta normy ISO 15480Wymiary
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dc(max) | 6,3 | 8,3 | 8,8 | 10,5 | 11 | 13,5 |
| dc(min) | 5,8 | 7,6 | 8,1 | 9,8 | 10 | 12,2 |
| c(min) | 0,4 | 0,6 | 0,8 | 0,9 | 1 | 1 |
| s(nom) | 4 | 5,5 | 7 | 8 | 8 | 10 |
| k(max) | 2,8 | 3,4 | 4,1 | 4,3 | 5,4 | 5,9 |
| k(min) | 2,5 | 3,0 | 3,6 | 3,8 | 4,8 | 5,3 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu (kod ST wg ISO 1478)
- dc — średnica kołnierza (podkładki) pod łbem
- c — grubość kołnierza
- s — rozmiar klucza
- k — wysokość łba
- dp — średnica końcówki wiercącej; wymiary określono w ISO 10666
Tolerancja długości l
wszystkie wartości w mm| l | l(min) | l(max) |
|---|---|---|
| 9,5 | 8,75 | 10,25 |
| 13 | 12,1 | 13,9 |
| 16 | 15,1 | 16,9 |
| 19 | 18 | 20 |
| 22 | 21 | 23 |
| 25 | 24 | 26 |
| 32 | 30,75 | 33,25 |
| 38 | 36,75 | 39,25 |
| 45 | 43,75 | 46,25 |
| 50 | 48,75 | 51,25 |
| l | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| l(min) | 8,75 | 12,1 | 15,1 | 18 | 21 | 24 | 30,75 | 36,75 | 43,75 | 48,75 |
| l(max) | 10,25 | 13,9 | 16,9 | 20 | 23 | 26 | 33,25 | 39,25 | 46,25 | 51,25 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- ldługość nominalna wkrętu
Długość gwintowana lg(min) w zależności od długości l
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| lg(min), l = 9,5 | 3,25 | 2,85 | ||||
| lg(min), l = 13 | 6,6 | 6,2 | 4,3 | 3,7 | ||
| lg(min), l = 16 | 9,6 | 9,2 | 7,3 | 5,8 | 5 | |
| lg(min), l = 19 | 12,5 | 12,1 | 10,3 | 8,7 | 8 | 7 |
| lg(min), l = 22 | 15,1 | 13,3 | 11,7 | 11 | 10 | |
| lg(min), l = 25 | 18,1 | 16,3 | 14,7 | 14 | 13 | |
| lg(min), l = 32 | 23 | 21,5 | 21 | 20 | ||
| lg(min), l = 38 | 29 | 27,5 | 27 | 26 | ||
| lg(min), l = 45 | 34,5 | 34 | 33 | |||
| lg(min), l = 50 | 39,5 | 39 | 38 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu (kod ST)
- lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d
- — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej
Zdolność przewiercania (grubość łączonych elementów, mm)
6 pozycji| ST2,9 | 0,7 – 1,9 |
|---|---|
| ST3,5 | 0,7 – 2,25 |
| ST4,2 | 1,75 – 3 |
| ST4,8 | 1,75 – 4,4 |
| ST5,5 | 1,75 – 5,25 |
| ST6,3 | 2 – 6 |
Wymagania i powiązane normy
9 pozycjiMateriał
- Stal
- Norma
- ISO 10666
Gwint
- Norma
- ISO 1478
Własności mechaniczne
- Norma
- ISO 10666
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Bez powłoki
- Powłoki elektrolityczne
- wymagania określono w ISO 4042
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania wkrętu samowiercącego z łbem sześciokątnym, z gwintem ST3,5, o długości nominalnej l = 16 mm:
Wkręt samowiercący ISO 15480 – ST3,5 x 16Opis
Wkręt samowiercący z łbem sześciokątnym na wzór normy ISO 15480 (odpowiedniki: DIN 7504 K). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 3,5 do 6,3 mm i długościach 9,5–100 mm.
Specyfikacja produktu
8 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 15480 |
| Rodzaj | Wkręt samowiercący z łbem sześciokątnym ząbkowanym, wiertło nr 3 |
| Nr wiertła | 3 |
| Podkładka uszczelniająca | brak |
Wykonania ISO 15480
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt samowiercący z łbem sześciokątnym ~ISO 15480, ocynk biały, wiertło nr 3Ocynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 33/33 | wybierz wymiar |
| Wkręt samowiercący z łbem sześciokątnym ISO 15480, ocynk biały, wiertło nr 3, z podkładką EPDMOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Wkręt samowiercący z łbem sześciokątnym ISO 15480, stal nierdzewna A2, wiertło nr 3, z podkładką EPDMstal nierdzewna A2 | stal nierdzewna A2 | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 15480 · 33 warianty
od 17,04 zł
brutto / opak
