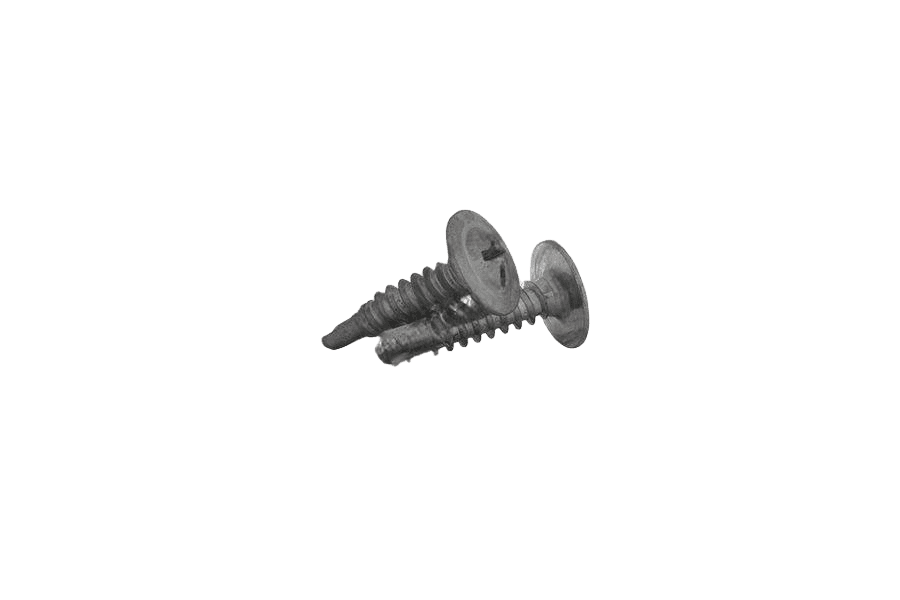

Wkręt samowiercący z łbem podkładkowym DIN 7504 T, ocynk biały, gniazdo Phillips, wiertło nr 3
DIN 7504 TDIN 7504 T
Zdjęcie 1 z 2
OznaczenieDIN 7504 T · Ocynk galwaniczny biały (oc.B)
Opis
Wkręt samowiercący z łbem podkładkowym wg normy DIN 7504 T. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w długościach 13–32 mm.
Dane techniczne
5 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 7504 T |
| Rodzaj | Wkręt samowiercący z łbem podkładkowym, wiertło nr 3 |
| Rozmiar | 4,2 |
| Nr wiertła | 3 |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,03 kg |
| Waga 1 szt | 2,06 g |
DIN 7504 Tkarta katalogowa
karta katalogowaWkręt samowiercący z łbem podkładkowym DIN 7504 T, ocynk biały, gniazdo Phillips, wiertło nr 3 — wymiary i warunki techniczne wg DIN 7504 T
Wymiary i warunki techniczne wg DIN 7504 T
Karta normy DIN 7504 TWymiary głowicy i gwintu
wszystkie wartości w mm| Ø d(nom) | ST4,2 |
|---|---|
| Pskok gwintu | 1,4 |
| Ød1średnica trzpienia gwintowanego | 4,2 |
| Ødkśrednica łba (podkładki) | 10 |
| kwysokość łba | 3 |
| Zdolność przewiercania | 1,75–3,0 |
| Hrozmiar wgłębienia krzyżowego Ph (Philips) wg ISO 4757 | 2 |
| Trozmiar gniazda sześciokarbowego Tx (Torx) wg ISO 10666 | 20 |
- Ø d — rozmiar nominalny gwintu samowiercącego (oznaczenie ST)
- Zdolność przewiercania — zakres grubości materiału (mm), jaki wkręt przewierci końcówką wiercącą
Wymiary — długość
wszystkie wartości w mm| l(nom) | lg(min) |
|---|---|
| 13 | 4,3 |
| 16 | 7,3 |
| 19 | 10,3 |
| 22 | 13,3 |
| 25 | 16,3 |
| 32 | 23,0 |
| 38 | 29,0 |
| l(nom) | 13 | 16 | 19 | 22 | 25 | 32 | 38 |
|---|---|---|---|---|---|---|---|
| lg(min) | 4,3 | 7,3 | 10,3 | 13,3 | 16,3 | 23,0 | 29,0 |
Kolumna 13 odpowiada wybranemu wariantowi Wkręt samowiercący z łbem podkładkowym DIN 7504 T ST 4,2x13, ocynk biały, gniazdo Phillips, wiertło nr 3.
- ldługość nominalna wkręta
- lg — minimalna efektywna długość gwintu wiercącego pod łbem
Materiał i wymagania
8 pozycjiMateriał
- Stal niestopowa (węglowa), utwardzana
- twardość powierzchni: min. 530 HV 03; twardość rdzenia: 320–400 HV5; głębokość warstwy utwardzonej: 0,1–0,23 um
Gniazdo napędowe
- H (Ph Philips)
- wg ISO 4757
- T (Tx Torx)
- wg ISO 10666
Gwint
- Typ
- ST (samowiercący) wg ISO 1478
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759
Własności mechaniczne
- Warunki próby
- wg ISO 10666
Wykończenie powierzchni
- Powłoki galwaniczne
- ISO 4042, A2K, min. 5 um, CR3+
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta samowiercącego z łbem podkładkowym z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ø d = 4,2 mm, długości nominalnej l = 25 mm:
Wkręt samowiercący z łbem podkładkowym DIN 7504 T, ocynk biały, gniazdo Phillips, wiertło nr 3
