Wkręt do drewna z łbem sześciokątnym DIN 571, stal nierdzewna A2
DIN 571DIN 571

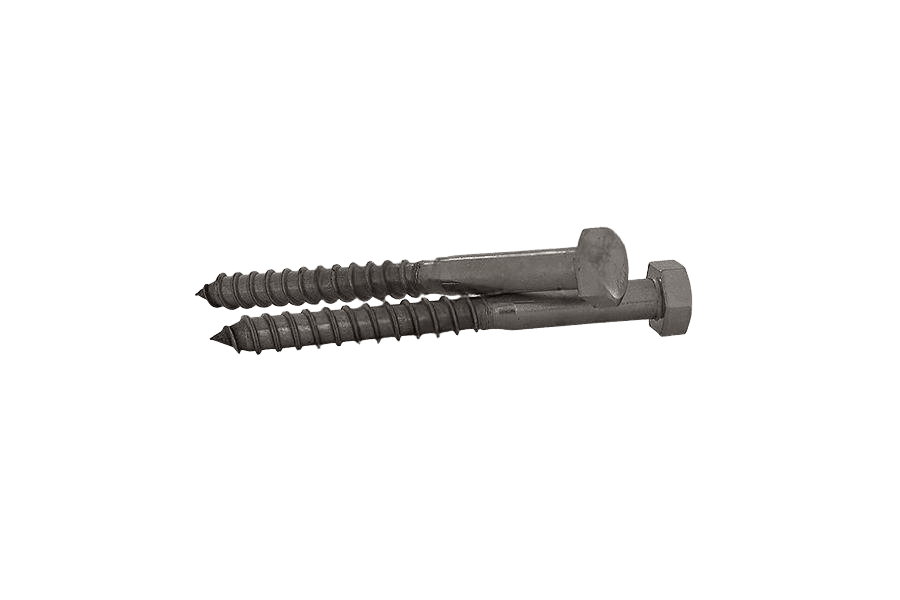

Zdjęcie 1 z 2
OznaczenieDIN 571 · stal nierdzewna A2
- Materiał wyrobu
- stal nierdzewna A2
- Typ łba
- sześciokątny
- Napęd
- klucz (zewn. 6-kąt)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość7 wariantów normy · 7 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 60 | 70 | 80 | 100 | 120 |
|---|---|---|---|---|---|
| 8s 13 | Rozmiar 8, Długość 120: nie ma w normie | ||||
| 10s 17 | Rozmiar 10, Długość 60: nie ma w normie | Rozmiar 10, Długość 70: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 571karta katalogowa
karta katalogowasześciokątny — wymiary i warunki techniczne wg DIN 571
Wymiary i warunki techniczne wg DIN 571
Karta normy DIN 571Wymiary
wszystkie wartości w mm| d | ds(max) | ds(min) | k(nom) | k(max) | k(min) | s(nom) | s(max) | s(min) |
|---|---|---|---|---|---|---|---|---|
| 4 | 4 | 3,52 | 2,8 | 3,1 | 2,5 | 7 | 7 | 6,64 |
| 5 | 5 | 4,52 | 3,5 | 3,88 | 3,13 | 8 | 8 | 7,64 |
| 6 | 6 | 5,52 | 4 | 4,38 | 3,63 | 10 | 10 | 9,64 |
| (7) | 7 | 6,42 | 5 | 5,38 | 4,63 | 12 | 12 | 11,57 |
| 8 | 8 | 7,42 | 5,5 | 5,88 | 5,13 | 13 | 13 | 12,57 |
| 10 | 10 | 9,42 | 7 | 7,45 | 6,55 | 17 | 17 | 16,57 |
| 12 | 12 | 11,3 | 8 | 8,45 | 7,55 | 19 | 19 | 18,48 |
| 16 | 16 | 15,3 | 10 | 10,45 | 9,55 | 24 | 24 | 23,16 |
| 20 | 20 | 19,3 | 13 | 13,90 | 12,1 | 30 | 30 | 29,16 |
| d | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| ds(max) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ds(min) | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 |
| k(nom) | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 |
| k(max) | 3,1 | 3,88 | 4,38 | 5,38 | 5,88 | 7,45 | 8,45 | 10,45 | 13,90 |
| k(min) | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7,55 | 9,55 | 12,1 |
| s(nom) | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| s(max) | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| s(min) | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- dwielkość gwintu (średnica nominalna)
- ds — średnica trzpienia pod łbem
- k — wysokość łba
- s — rozmiar klucza
- l — długość wkręta

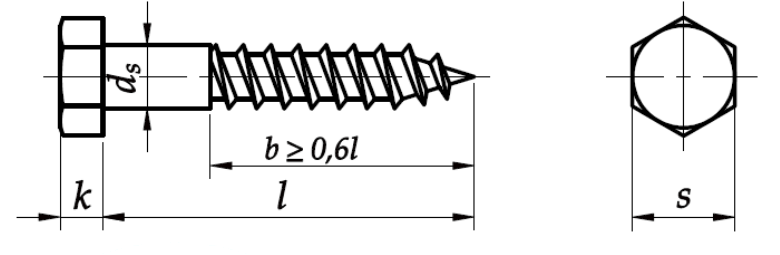

- b — długość części gwintowanej (b ≥ 0,6·l)
Warunki techniczne
10 pozycjiMateriał
- Stal
- stal
- Stal nierdzewna
- A2, A4
- Metale nieżelazne
- CuZn (mosiądz)
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Norma
- DIN 7998
Tolerancje
- Klasa dokładności
- C
- Norma
- DIN ISO 4759-1
Wykończenie i/lub powłoka
- zgodnie z procesem (jak wytworzono)
- Powłoki galwaniczne
- wymagania wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta do drewna z łbem sześciokątnym o wielkości gwintu 8 i długości nominalnej l = 80 mm:
Wkręt z łbem sześciokątnym DIN 571 – 8 x 80 StOpis
Wkręt do drewna 6-kt wg normy DIN 571, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do połączeń w drewnie i materiałach drewnopochodnych.
Dostępny asortyment: w rozmiarach od 8 do 10 mm i długościach 60–120 mm.
Specyfikacja produktu
6 pozycji| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 571 |
| Rodzaj | Wkręt do drewna 6-kt |
DIN 571 · 7 wariantów
od 55,47 zł
brutto / opak
