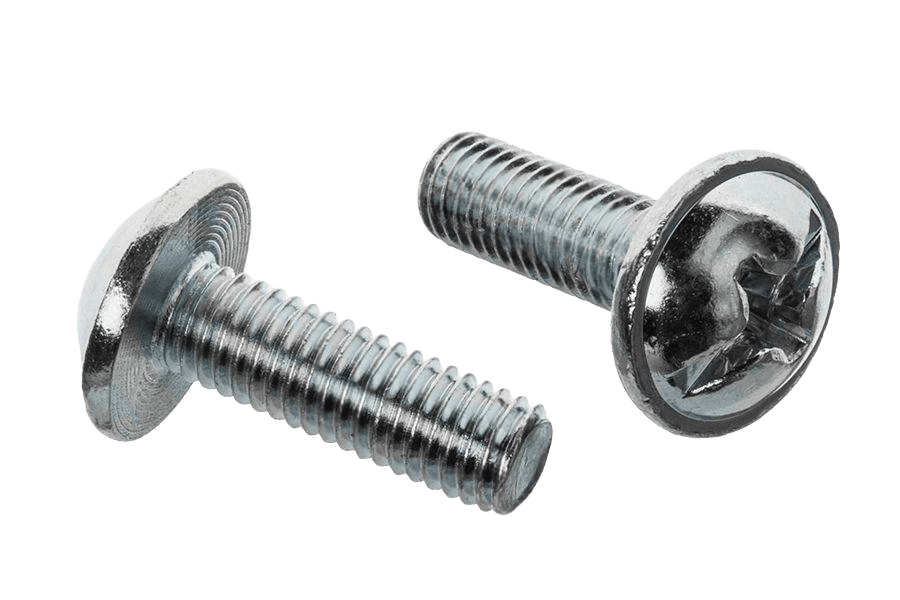

Wkręt do metalu C-D DIN 967, ocynk biały
DIN 967DIN 967
OznaczenieDIN 967 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość36 wariantów normy · 36 w tym wykonaniuDługość 6–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 35 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | Rozmiar M3, Długość 14: nie ma w normie | Rozmiar M3, Długość 20: nie ma w normie | Rozmiar M3, Długość 25: nie ma w normie | Rozmiar M3, Długość 30: nie ma w normie | Rozmiar M3, Długość 35: nie ma w normie | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | |||||
| M4 | ||||||||||||
| M5 | Rozmiar M5, Długość 6: nie ma w normie | Rozmiar M5, Długość 14: nie ma w normie | Rozmiar M5, Długość 35: nie ma w normie | Rozmiar M5, Długość 50: nie ma w normie | ||||||||
| M6 | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 14: nie ma w normie | Rozmiar M6, Długość 35: nie ma w normie | Rozmiar M6, Długość 50: nie ma w normie | ||||||||
| M8 | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 12: nie ma w normie | Rozmiar M8, Długość 14: nie ma w normie | Rozmiar M8, Długość 30: nie ma w normie | Rozmiar M8, Długość 35: nie ma w normie | Rozmiar M8, Długość 40: nie ma w normie | Rozmiar M8, Długość 50: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 967karta katalogowa
karta katalogowaWkręt do metalu — wymiary i warunki techniczne wg DIN 967
Wymiary i warunki techniczne wg DIN 967
Karta normy DIN 967Wymiary
wszystkie wartości w mm| d | M3 | (M3,5) | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 |
| dk(max) | 7,5 | 9,0 | 10,0 | 11,5 | 14,5 | 19,0 |
| dk(min) | 6,92 | 8,42 | 9,42 | 10,8 | 13,8 | 18,16 |
| k(max=nom)wysokość łba | 2,35 | 2,6 | 3,05 | 3,55 | 4,55 | 5,9 |
| k(min)wysokość łba (min) | 2,10 | 2,35 | 2,75 | 3,25 | 4,25 | 5,6 |
| c(max) | 0,8 | 0,9 | 1,1 | 1,35 | 1,8 | 2,2 |
| c(min) | 0,6 | 0,7 | 0,9 | 1,05 | 1,4 | 1,8 |
| Hwgłębienie krzyżowe Philips | 1 | 2 | 2 | 2 | 3 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- dśrednica nominalna gwintu
- dk — średnica łba
- c — wysokość kołnierza
Warunki techniczne
14 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gniazdo
- Norma
- ISO 4757
Gwint
- Tolerancja
- 6g
- Norma
- ISO 262, ISO 965-1
Własności mechaniczne
- Klasa własności — stal
- 4.8
- Klasa własności — stal nierdzewna
- A2-70
- Norma — stal
- DIN ISO 898 cz.1
- Norma — stal nierdzewna
- ISO 3506-1
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- jak wytworzono
- Powłoki galwaniczne
- wg DIN ISO 4042
- Powłoki płatkowe cynkowe (nieelektrolityczne)
- wg ISO 10683
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt do metalu z łbem wypukłym z kołnierzem, z gwintem M5, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8, z wgłębieniem krzyżowym z rowkiem:
Wkręt z łbem wypukłym DIN 967 – M5x20–4.8Opis
Wkręt do metalu wg normy DIN 967. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M8 i długościach 6–50 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 967 |
| Rodzaj | Wkręt do metalu |
DIN 967 · 36 wariantów
