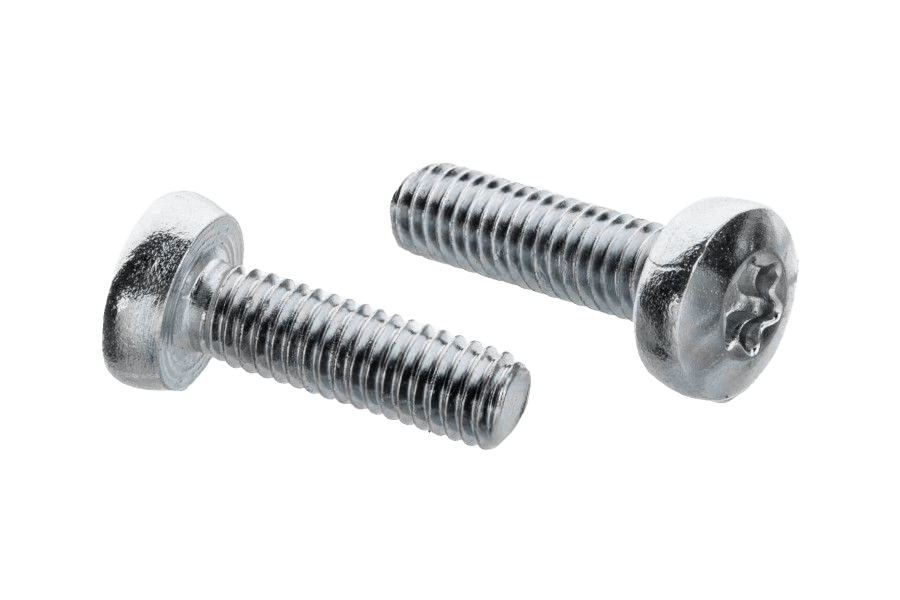

Wkręt do metalu T-D ISO 14583, ocynk biały, pełny gwint
ISO 14583ISO 14583
OznaczenieISO 14583 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- walcowy
- Napęd
- Torx (Tx)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość18 wariantów normy · 17 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|
| M3 | Rozmiar M3, Długość 12: nie ma w normie | Rozmiar M3, Długość 16: nie ma w normie | Rozmiar M3, Długość 20: nie ma w normie | |||
| M4 | Rozmiar M4, Długość 20: nie ma w normie | |||||
| M5 | Rozmiar M5, Długość 6: nie ma w normie | |||||
| M6 | Rozmiar M6, Długość 6: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 14583karta katalogowa
karta katalogowaWkręt do metalu · walcowy · pełny gwint — wymiary i warunki techniczne wg ISO 14583
Wymiary i warunki techniczne wg ISO 14583
Karta normy ISO 14583Wymiary
wszystkie wartości w mm| Ød(nom) | P | a | dk(max=nom) | dk(min) | k(max=nom) | k(min) | T |
|---|---|---|---|---|---|---|---|
| M2 | 0,4 | 0,8 | 4 | 3,7 | 1,6 | 1,46 | 6 |
| M2,5 | 0,45 | 0,9 | 5 | 4,7 | 2,1 | 1,96 | 8 |
| M3 | 0,5 | 1 | 5,6 | 5,3 | 2,4 | 2,26 | 10 |
| (M3,5) | 0,6 | 1,2 | 7 | 6,64 | 2,6 | 2,46 | 15 |
| M4 | 0,7 | 1,4 | 8 | 7,64 | 3,1 | 2,92 | 20 |
| M5 | 0,8 | 1,6 | 9,5 | 9,14 | 3,7 | 3,52 | 25 |
| M6 | 1 | 2 | 12 | 11,57 | 4,6 | 4,3 | 30 |
| M8 | 1,25 | 2,5 | 16 | 15,57 | 6 | 5,7 | 45 |
| M10 | 1,5 | 3 | 20 | 19,48 | 7,5 | 7,14 | 50 |
- P
- skok gwintu
- a
- odległość od powierzchni oporowej łba do pierwszego pełnego zwoju gwintu (amax = 2P)
- dk(max=nom)
- średnica łba (wartość nominalna = maksymalna)
- dk(min)
- średnica łba, wartość minimalna
- k(max=nom)
- wysokość łba (wartość nominalna = maksymalna)
- k(min)
- wysokość łba, wartość minimalna
- T
- rozmiar gniazda sześciokarbowego Torx (Tx)
| Ød(nom) | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| aodległość od powierzchni oporowej łba do pierwszego pełnego zwoju gwintu (amax = 2P) | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| dk(max=nom)średnica łba (wartość nominalna = maksymalna) | 4 | 5 | 5,6 | 7 | 8 | 9,5 | 12 | 16 | 20 |
| dk(min)średnica łba, wartość minimalna | 3,7 | 4,7 | 5,3 | 6,64 | 7,64 | 9,14 | 11,57 | 15,57 | 19,48 |
| k(max=nom)wysokość łba (wartość nominalna = maksymalna) | 1,6 | 2,1 | 2,4 | 2,6 | 3,1 | 3,7 | 4,6 | 6 | 7,5 |
| k(min)wysokość łba, wartość minimalna | 1,46 | 1,96 | 2,26 | 2,46 | 2,92 | 3,52 | 4,3 | 5,7 | 7,14 |
| Trozmiar gniazda sześciokarbowego Torx (Tx) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 45 | 50 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)rozmiar niezalecany
Wymagania i powołane normy
12 pozycjiWymagania ogólne
- ISO 8992
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2
Własności mechaniczne
- Klasa własności
- stal: 4.8; stal nierdzewna: A2-70, A3-70; metale nieżelazne: według uzgodnień
- Norma
- stal: ISO 889-1; stal nierdzewna: ISO 3506-1; metale nieżelazne: ISO 8839
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Gniazdo sześciokarbowe Torx
- Norma
- ISO 10664
Wykończenie
- Stal
- jak wytworzono; powłoki elektrolityczne wg ISO 4042; nieelektrolityczne płatkowe powłoki cynkowe wg ISO 10683
- Stal nierdzewna
- bez pokrycia
- Metale nieżelazne
- bez pokrycia; powłoki elektrolityczne wg ISO 4042
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt do metalu z łbem walcowym wypukłym z gniazdem sześciokarbowym (Torx), z gwintem M6, o długości nominalnej l = 16 mm:
Wkręt z łbem walcowym wypukłym ISO 14583 – M6 x 16Opis
Wkręt do metalu wg normy ISO 14583, z gwintem na całej długości trzpienia. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M6 i długościach 6–20 mm.
Specyfikacja produktu
7 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | walcowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 14583 |
| Rodzaj | Wkręt do metalu |
| Długość gwintu | pełny gwint |
Wykonania ISO 14583
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt do metalu T-D ISO 14583, ocynk biały, pełny gwintOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 17/17 | wybierz wymiar |
| Wkręt do metalu T-D ISO 14583, cynk płatkowy czarny, pełny gwintCynk płatkowy czarny (fl Zn cz.) | Cynk płatkowy czarny (fl Zn cz.) | 1/1 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 14583 · 17 wariantów
