AN 210karta katalogowa

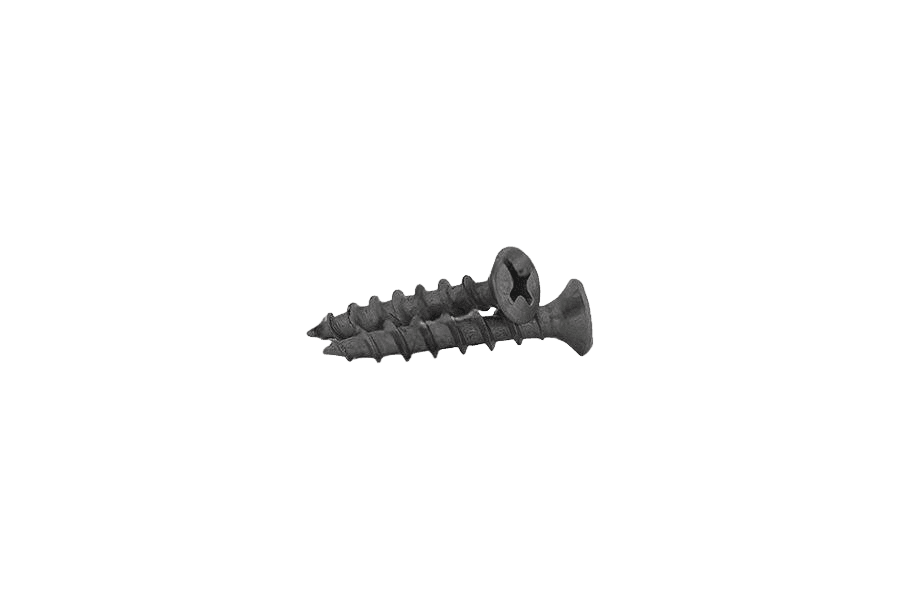

Wkręt do okuć okien. DEEP
Wymiary i warunki techniczne wg AN 210
Wymiary (mm)
| d(nom) | 4 |
|---|---|
| dk(min) | 6,8 |
| dk(max) | 7,2 |
| H | 2 |
d — średnica nominalna gwintu/trzonudk — średnica łbaH — wgłębienie krzyżowe Philips
Oznaczanie
Przykład oznaczania wkręta do okien z łbem stożkowym o średnicy nominalnej d = 4,0 mm, długości nominalnej l = 40 mm:
Wkręt do okien AN 210 – 4x40.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 210 |
| Rodzaj | Wkręt do okuć okien. DEEP |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | 4 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
