AN 209karta katalogowa

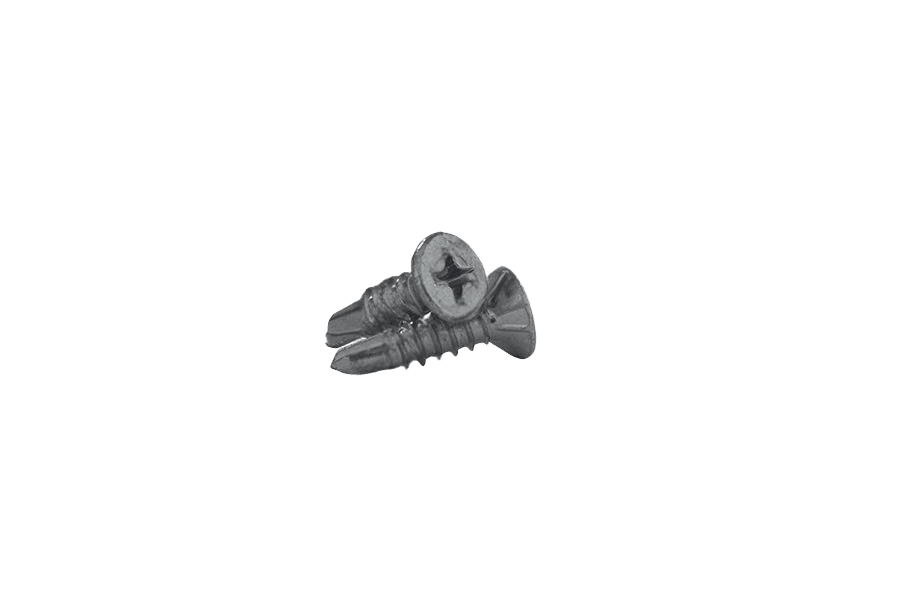

Wkręt do okuć okien. TEKS
Wymiary i warunki techniczne wg AN 209
Wymiary (mm)
| d(nom) | ST3,9 |
|---|---|
| dp(min) | 3,2 |
| dp(max) | 3,3 |
| dk(min) | 7,14 |
| dk(max) | 7,50 |
| m(≈) | 4,40 |
| z(min) | 4,40 |
| z(max) | 4,70 |
| H | 2 |
d — średnica nominalna gwintu samowiercącego (oznaczenie ST)dp — średnica zredukowanego punktu wiercącego (ostrza samowiercącego)dk — średnica łbam — szerokość wgłębienia krzyżowego Philipsz — długość odcinka wiercącego (zredukowanego punktu)H — wgłębienie krzyżowe Philips (rozmiar wkrętaka)
Oznaczanie
Przykład oznaczania wkręta samowiercącego do okien z łbem stożkowym o średnicy nominalnej d = 3,9 mm, długości nominalnej l = 25 mm:
Wkręt do okien AN 209 – 3,9x25.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 209 |
| Rodzaj | Wkręt do okuć okien. TEKS |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | 3,9 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
