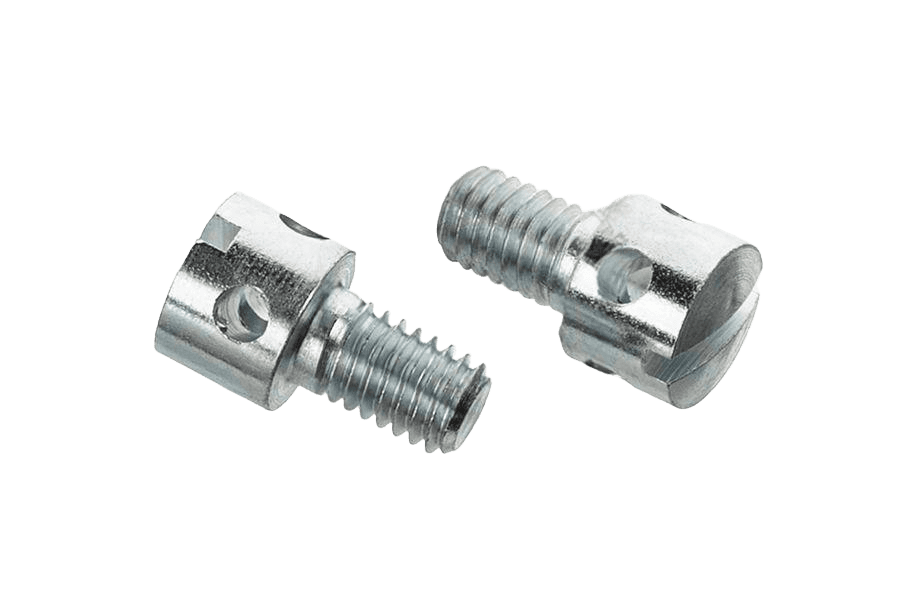

Wkręt do plomb DIN 404, ocynk biały
DIN 404DIN 404
Zdjęcie 1 z 2
OznaczenieDIN 404 · 5.8 · Ocynk galwaniczny biały (oc.B)
- Klasa wytrzymałości
- 5.8
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość8 wariantów normy · 8 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 20 |
|---|---|---|---|---|---|
| M4 | |||||
| M5 | Rozmiar M5, Długość 6: nie ma w normie | Rozmiar M5, Długość 8: nie ma w normie | Rozmiar M5, Długość 20: nie ma w normie | ||
| M6 | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 8: nie ma w normie | Rozmiar M6, Długość 12: nie ma w normie | Rozmiar M6, Długość 20: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 404karta katalogowa
karta katalogowaWkręt do plomb DIN 404, ocynk biały — wymiary i warunki techniczne wg DIN 404
Wymiary i warunki techniczne wg DIN 404
Karta normy DIN 404Wymiary
wszystkie wartości w mm| Ød(nom) | P | b(min) | Ødh | Ødk | k |
|---|---|---|---|---|---|
| M2 | 0,4 | 16 | 1,2 | 3,8 | 3 |
| M2,5 | 0,45 | 18 | 1,2 | 4,5 | 3,5 |
| M3 | 0,5 | 19 | 1,5 | 5,5 | 4 |
| M4 | 0,7 | 22 | 2 | 7 | 5 |
| M5 | 0,8 | 25 | 2,5 | 8,5 | 6,5 |
| M6 | 1 | 28 | 3 | 10 | 8 |
| M8 | 1,25 | 34 | 4 | 13 | 10 |
| M10 | 1,5 | 40 | 5 | 16 | 12,5 |
- P
- skok gwintu
- Ødh
- średnica otworu poprzecznego w łbie
- Ødk
- średnica łba
- k
- wysokość łba
| Ød(nom) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| b(min) | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| Ødhśrednica otworu poprzecznego w łbie | 1,2 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 5 |
| Ødkśrednica łba | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 |
| kwysokość łba | 3 | 3,5 | 4 | 5 | 6,5 | 8 | 10 | 12,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna gwintu
- b — najmniejsza długość gwintu
- Øds — średnica trzpienia (część gładka)
Materiał i wykonanie
8 pozycjiMateriał
- Stal
- St wg EN 10087, EN 10277-3
- Stal nierdzewna
- A1, A2 wg ISO 3506-1
- Metale nieżelazne
- CU3 wg EN 28839
Gwint
- Tolerancja
- 6g wg ISO 965-1
Tolerancje
- Klasa dokładności
- A wg ISO 4759-1
Wykończenie
- Stal
- wg procesu; powłoki galwaniczne wg ISO 4042; fosfatowanie wg EN 12476
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta z łbem walcowym z otworami o średnicy gwintu M6, długości l = 20 mm (wymiar nominalny), wykonanego ze stali (St):
Wkręt do plomb DIN 404 - M6 x 20 - StOpis
Wkręt do plomb wg normy DIN 404, w klasie własności 5.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M6 i długościach 6–20 mm.
Specyfikacja produktu
5 pozycji| Klasa wytrzymałości | 5.8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 404 |
| Rodzaj | Wkręt do plomb |
DIN 404 · 8 wariantów
