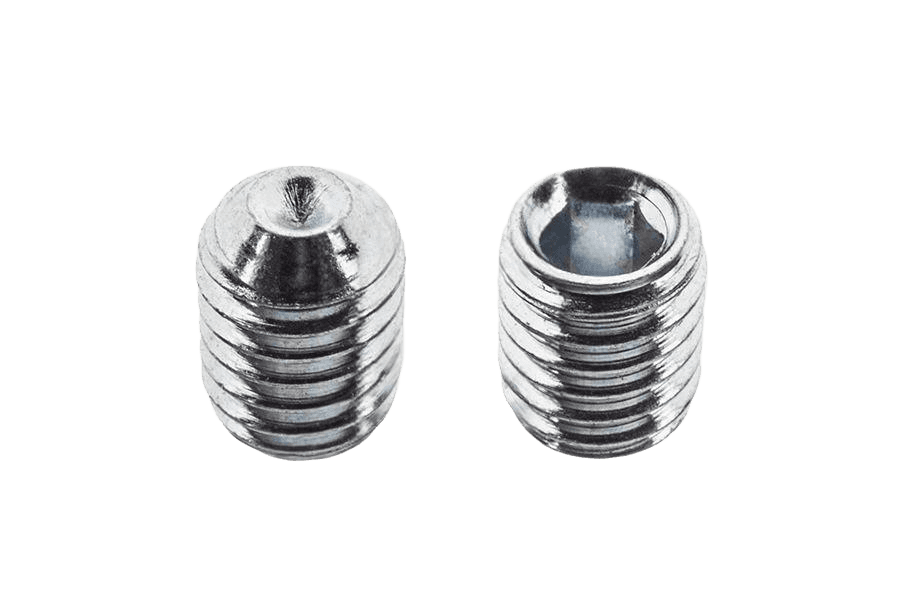

Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem ISO 4029, kl. 45H, ocynk biały
ISO 4029ISO 4029normy powiązane DIN 916 · PN 82317
OznaczenieISO 4029 · M6×8 · Ocynk galwaniczny biały (oc.B)
ISO 4029karta katalogowa
karta katalogowaWkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem · bez łba (dociskowy) — wymiary i warunki techniczne wg ISO 4029
Wymiary i warunki techniczne wg ISO 4029
Karta normy ISO 4029Wymiary
wszystkie wartości w mm| d | Ppodziałka gwintu | dz(min) | dz(max) | s(nom) |
|---|---|---|---|---|
| M3 | 0,5 | 1,15 | 1,4 | 1,5 |
| M4 | 0,7 | 1,75 | 2 | 2 |
| M5 | 0,8 | 2,25 | 2,5 | 2,5 |
| M6 | 1 | 2,75 | 3 | 3 |
| M8 | 1,25 | 4,7 | 5 | 4 |
| M10 | 1,5 | 5,7 | 6 | 5 |
| M12 | 1,75 | 7,64 | 8 | 6 |
| M16 | 2 | 9,64 | 10 | 8 |
| M20 | 2,5 | 13,57 | 14 | 10 |
| M24 | 3 | 15,57 | 16 | 12 |
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dz(min) | 1,15 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 | 7,64 | 9,64 | 13,57 | 15,57 |
| dz(max) | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 10 | 14 | 16 |
| s(nom) | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
Kolumna M6 odpowiada wybranemu wariantowi M6×8.
- dz — średnica zagłębienia w końcu wgłębionym (na czole śruby)
- s — rozmiar klucza (imbus)
Wymagania i powołane normy
16 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2, ISO 965-3
Własności mechaniczne
- Klasa własności — stal
- 45H
- Klasa własności — stal nierdzewna
- A1-12H, A2-21H, A3-21H, A4-21H, A5-21H
- Klasa własności — metale nieżelazne
- jak uzgodniono
- Norma — stal
- ISO 898-5
- Norma — stal nierdzewna
- ISO 3506-3
- Norma — metale nieżelazne
- ISO 8839
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- zgodnie z procesem; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042
Nieciągłość powierzchni
- Stal
- ograniczenie dotyczące nieciągłości powierzchni wg ISO 6157-1
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
ISO 4029 · M6×8 · Ocynk galwaniczny biały (oc.B)Opis
Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem wg normy ISO 4029 (odpowiedniki: DIN 916, PN 82317). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze M6. W ofercie również w wykonaniu surowym i nierdzewnym A2.
Specyfikacja produktu
13 pozycji| Rozmiar | M6 |
|---|---|
| Długość | 8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | bez łba (dociskowy) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | ISO 4029 |
| Rodzaj | Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem |
| Klasa / materiał | 45H |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 490 g |
| Waga 1 szt | 0,98 g |
Wykonania ISO 4029
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem ISO 4029, kl. 45H, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 1/1 | wybierz wymiar |
| Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem ISO 4029, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | 16/16 | wybierz wymiar |
| Wkręt dociskowy z gniazdem sześciokątnym i wklęsłym końcem ISO 4029, kl. 45H, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | 76/80 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantISO 4029 · Ocynk galwaniczny biały (oc.B)
M6×829,83 zł / opak
