AN 206karta katalogowa

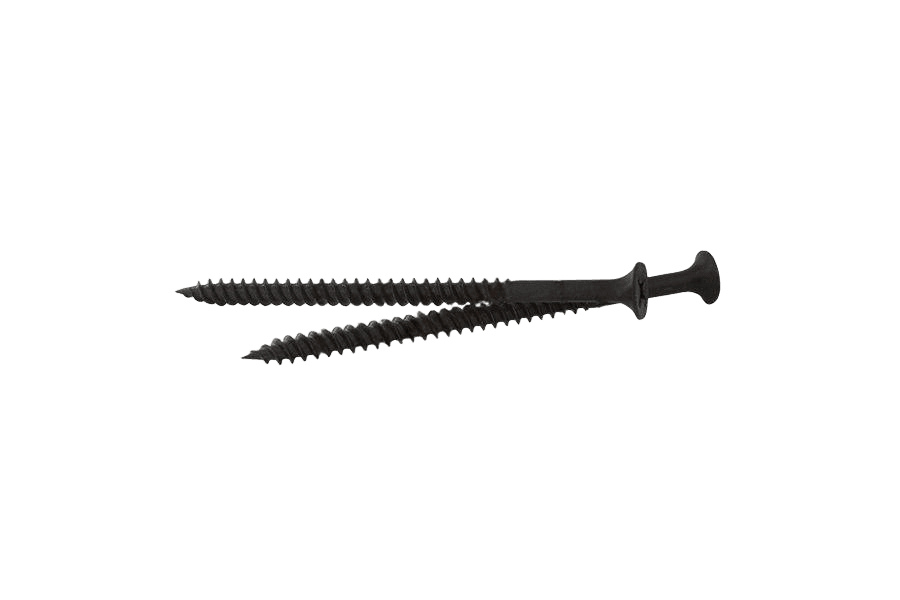

Wkręt gips.-karton./metal
Wymiary i warunki techniczne wg AN 206
Wymiary (mm)wybrany rozmiar: 70 × 4,2
| d(nom) | 3,5 | 3,9 | 4,2 |
|---|---|---|---|
| dk(max) | 8,3 | 8,3 | 8,3 |
| dk(min) | 7,8 | 7,8 | 7,8 |
| k(max) | 6,0 | 6,0 | 6,0 |
| k(min) | 4,5 | 4,5 | 4,5 |
| H | 2 | 2 | 2 |
d — średnica nominalna gwintudk — średnica łbak — wysokość łbaH — wgłębienie krzyżowe Philips
Oznaczanie
Uwaga: wkręty przeznaczone do profili stalowych o maksymalnej grubości 0,8 mm.
Przykład oznaczania: wkręt do płyt kartonowo-gipsowych z łbem kielichowym do profili stalowych, o średnicy nominalnej d = 4,2 mm, długości nominalnej l = 70 mm:
Wkręt do płyt kartonowo-gipsowych AN 206 – 4,2x70.
Specyfikacja produktu
| Długość | 70 |
|---|---|
| Średnica | 4,2 |
| Norma | AN 206 |
| Rodzaj | Wkręt gips.-karton./metal |
| Pokrycie | Fosfatowane |
| Rozmiar | 4,2 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 821 g |
| Waga 1 szt | 4,11 g |
