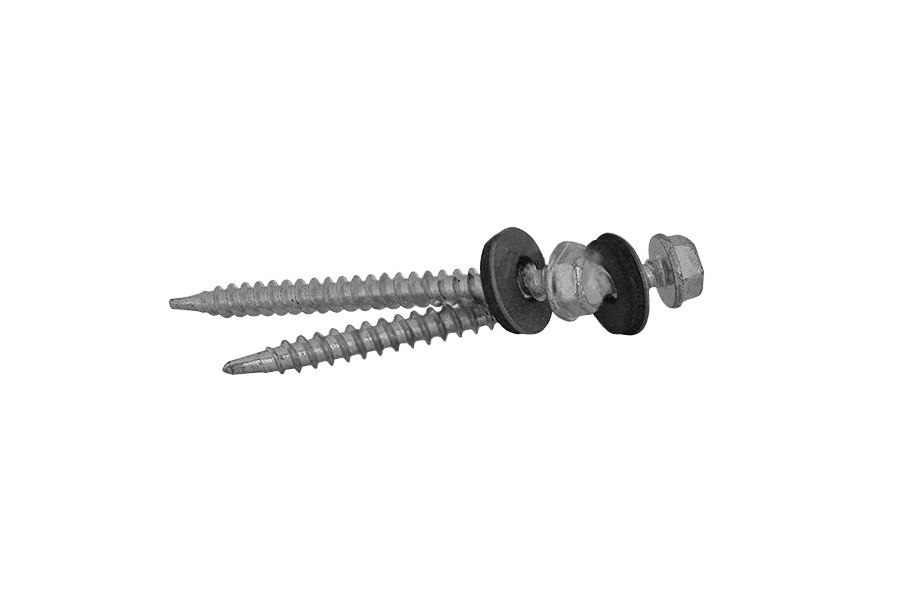

Wkręt samowiercący AN 211, ocynk biały, wiertło nr 1, z podkładką EPDM
AN 211AN 211
OznaczenieAN 211 · Ocynk galwaniczny biały (oc.B)
Opis
Wkręt samowiercący z podkładką EPDM wg normy AN 211. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w długościach 20–80 mm.
Dane techniczne
5 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 211 |
| Rodzaj | Wkręt samowiercący, wiertło nr 1, z podkładką EPDM |
| Rozmiar | 4,8 |
| Nr wiertła | 1 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,04 kg |
| Waga 1 szt | 4,16 g |
AN 211karta katalogowa
karta katalogowaWkręt samowiercący z podkładką EPDM — wymiary i warunki techniczne wg AN 211
Wymiary i warunki techniczne wg AN 211
Karta normy AN 211Uwagi
Wkręty farmerskie są używane do montażu metalowych blach profilowanych do podłoża drewnianego. Wkręty te mają zredukowane wiertło. Wkręty są dostarczane z podkładką z EPDM, która zapewnia wysoką szczelność połączenia.
Wkręty te o mniejszych długościach można również stosować do łączenia blach stalowych (tzw. pchełki) oraz do montażu paneli na zakładkę.
Wkręty farmerskie dostępne są w różnych powłokach malarskich w kolorach RAL.
Wymiary
wszystkie wartości w mm| d(nom) | 4,8 |
|---|---|
| dp(max) | 2,90 |
| dp(min) | 2,70 |
| dc(max) | 10,50 |
| dc(min) | 9,80 |
| k(max) | 4,70 |
| k(min) | 4,50 |
| z(max) | 5,0 |
| z(min) | 4,0 |
| s(max) | 8,00 |
| s(min) | 7,80 |
- dśrednica nominalna gwintu/trzonu
- dp — średnica zredukowanego wiertła (ostrza samowiercącego)
- dc — średnica łba wraz z podkładką EPDM
- k — wysokość łba
- z — długość odcinka wiercącego (zredukowanego wiertła)
- s — rozmiar klucza (rozwartość sześciokąta)
Oznaczanie
przykład zapisuWkręty samowiercące (farmerskie) mają punkt wiercący #1. Zdolność przewiercania G dla średnicy nominalnej d = 4,8 mm wynosi od 0,89 do 2,48 mm.
Wkręt samowiercący AN 211, ocynk biały, wiertło nr 1, z podkładką EPDMWykonania AN 211
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Wkręt samowiercący AN 211, ocynk biały, wiertło nr 1, z podkładką EPDMOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Wkręt samowiercący AN 211, RAL 9010, wiertło nr 1, z podkładką EPDMLakierowane (RAL) | Lakierowane (RAL) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
