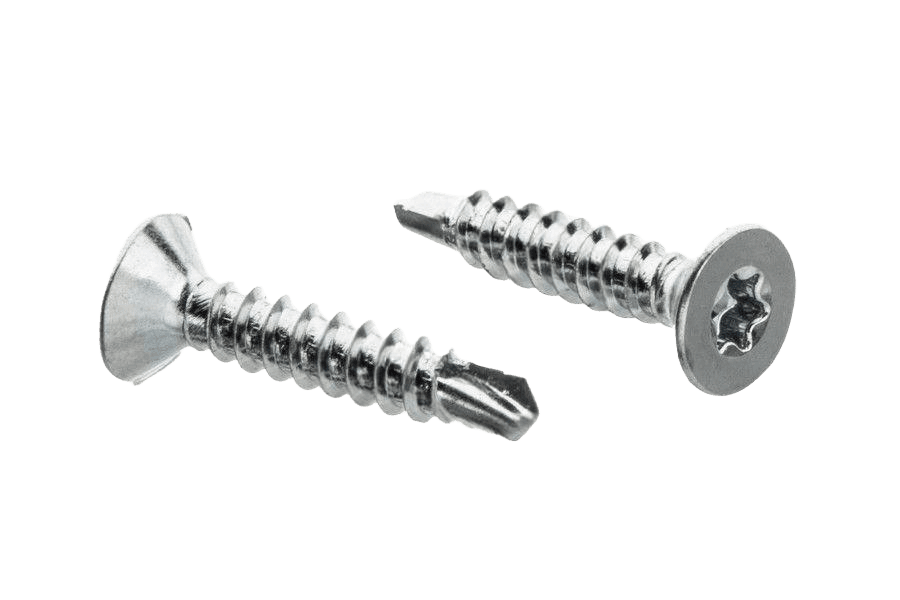

Wkręt samowiercący z łbem stożkowym ISO 15482, ocynk biały, gniazdo Torx, wiertło nr 3
ISO 15482ISO 15482normy powiązane DIN 7504 P
Zdjęcie 1 z 2
OznaczenieISO 15482 · ST 3,5x19 · Ocynk galwaniczny biały (oc.B)
ISO 15482karta katalogowa
karta katalogowaWkręt samowiercący z łbem stożkowym · stożkowy — wymiary i warunki techniczne wg ISO 15482
Wymiary i warunki techniczne wg ISO 15482
Karta normy ISO 15482Wymiary
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dk(max) | 5,5 | 7,3 | 8,4 | 9,3 | 10,3 | 11,3 |
| dk(min) | 5,2 | 6,9 | 8 | 8,9 | 9,9 | 10,9 |
| k(max) | 1,7 | 2,35 | 2,6 | 2,8 | 3 | 3,15 |
| Hnr wgłębienia krzyżowego typu H (Philips) wg ISO 4757 | 1 | 2 | 2 | 2 | 3 | 3 |
| Trozmiar gniazda Torx (gwiazdkowego); gniazdo nie ujęte w normie | 10 | 15 | 20 | 25 | 25 | 30 |
- dnominalna średnica gwintu (kod ST wg ISO 1478)
- dk — średnica łba (stożkowego)
- k — wysokość łba (głębokość stożka); kąt łba 90°
- dp — średnica końcówki wiercącej; wymiary określono w ISO 10666
Tolerancja długości l
wszystkie wartości w mm| l | l(min) | l(max) |
|---|---|---|
| 13 | 12,1 | 13,9 |
| 16 | 15,1 | 16,9 |
| 19 | 18 | 20 |
| 22 | 21 | 23 |
| 25 | 24 | 26 |
| 32 | 30,75 | 33,25 |
| 38 | 36,75 | 39,25 |
| 45 | 43,75 | 46,25 |
| 50 | 48,75 | 51,25 |
| l | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|---|
| l(min) | 12,1 | 15,1 | 18 | 21 | 24 | 30,75 | 36,75 | 43,75 | 48,75 |
| l(max) | 13,9 | 16,9 | 20 | 23 | 26 | 33,25 | 39,25 | 46,25 | 51,25 |
- ldługość nominalna wkrętu
Długość gwintowana lg(min) w zależności od długości l
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| lg(min), l = 13 | 6,6 | 6,2 | 4,3 | 3,7 | ||
| lg(min), l = 16 | 9,6 | 9,2 | 7,3 | 5,8 | 5 | |
| lg(min), l = 19 | 12,5 | 12,1 | 10,3 | 8,7 | 8 | 7 |
| lg(min), l = 22 | 15,1 | 13,3 | 11,7 | 11 | 10 | |
| lg(min), l = 25 | 18,1 | 16,3 | 14,7 | 14 | 13 | |
| lg(min), l = 32 | 23 | 21,5 | 21 | 20 | ||
| lg(min), l = 38 | 29 | 27,5 | 27 | 26 | ||
| lg(min), l = 45 | 34,5 | 34 | 33 | |||
| lg(min), l = 50 | 39,5 | 39 | 38 |
- dnominalna średnica gwintu (kod ST)
- lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d
- — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej
Zdolność przewiercania (grubość łączonych elementów, mm)
ST2,9–ST6,3| d | od | do |
|---|---|---|
| ST2,9 | 0,7 | 1,9 |
| ST3,5 | 0,7 | 2,25 |
| ST4,2 | 1,75 | 3 |
| ST4,8 | 1,75 | 4,4 |
| ST5,5 | 1,75 | 5,25 |
| ST6,3 | 2 | 6 |
| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| od | 0,7 | 0,7 | 1,75 | 1,75 | 1,75 | 2 |
| do | 1,9 | 2,25 | 3 | 4,4 | 5,25 | 6 |
- dnominalna średnica gwintu (kod ST)
- od / do — zakres grubości łączonych elementów, którą wkręt jest w stanie przewiercić
Wymagania i powiązane normy
10 pozycjiMateriał
- Stal
- Norma
- ISO 10666
Gwint
- Norma
- ISO 1478
Wgłębienie krzyżowe
- Norma
- ISO 4757
Własności mechaniczne
- Norma
- ISO 10666
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Bez powłoki
- Powłoki elektrolityczne
- wymagania określono w ISO 4042
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
ISO 15482 · ST 3,5x19 · Ocynk galwaniczny biały (oc.B)Opis
Wkręt samowiercący z łbem stożkowym wg normy ISO 15482 (odpowiedniki: DIN 7504 P). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny wariant: ST 3,5x19.
Specyfikacja produktu
13 pozycji| Wymiar | ST 3,5x19 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | stożkowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 15482 |
| Rodzaj | Wkręt samowiercący z łbem stożkowym, wiertło nr 3 |
| Długość | 19 |
| Rozmiar | 3,5 |
| Nr wiertła | 3 |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 1,03 kg |
| Waga 1 szt | 1,03 g |
Wykonania ISO 15482
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt samowiercący z łbem stożkowym ISO 15482, ocynk biały, gniazdo Torx, wiertło nr 3Ocynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Wkręt samowiercący z łbem stożkowym ISO 15482, ocynk biały, gniazdo Phillips, wiertło nr 3Ocynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 15/16 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantISO 15482 · Ocynk galwaniczny biały (oc.B)
ST 3,5x1916,15 zł / opak
ST 3,5x19 · 1000 szt.1000 szt. · 0,02 zł brutto / szt. · dostępne
