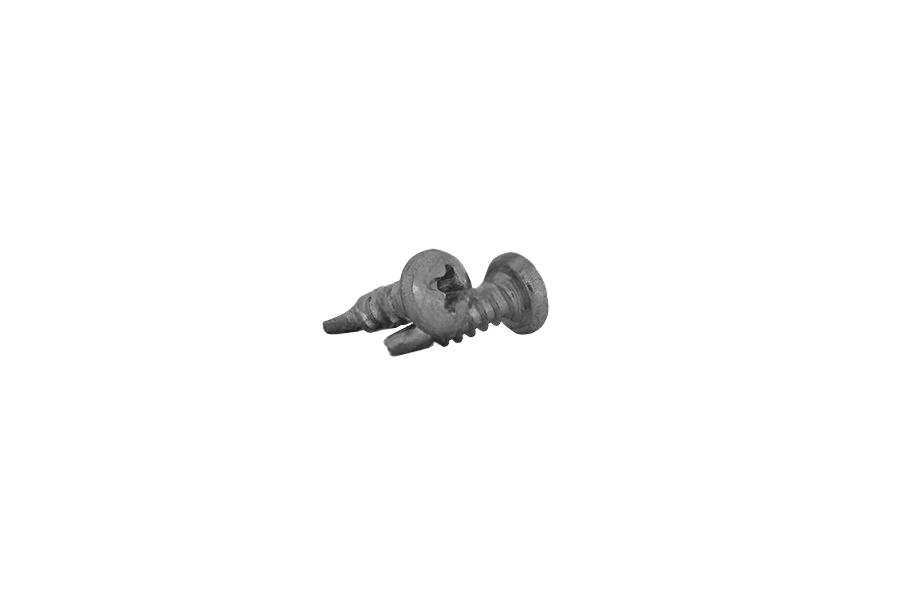

Wkręt samowiercący z łbem walcowym ISO 15481, ocynk biały, gniazdo Phillips, wiertło nr 3
ISO 15481ISO 15481normy powiązane DIN 7504 M
OznaczenieISO 15481 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość17 wariantów normy · 17 w tym wykonaniuDługość 9,5–32 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 9,5 | 13 | 16 | 19 | 25 | 32 | 38 | 50 |
|---|---|---|---|---|---|---|---|---|
| 3,5 | Rozmiar 3,5, Długość 32: nie ma w normie | Rozmiar 3,5, Długość 38: nie ma w normie | Rozmiar 3,5, Długość 50: nie ma w normie | |||||
| 4,2 | Rozmiar 4,2, Długość 9,5: nie ma w normie | Rozmiar 4,2, Długość 38: nie ma w normie | Rozmiar 4,2, Długość 50: nie ma w normie | |||||
| 4,8 | Rozmiar 4,8, Długość 9,5: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 15481karta katalogowa
karta katalogowaWkręt samowiercący z łbem walcowym ISO 15481, ocynk biały, gniazdo Phillips, wiertło nr 3 — wymiary i warunki techniczne wg ISO 15481
Wymiary i warunki techniczne wg ISO 15481
Karta normy ISO 15481Wymiary
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dk(max) | 5,6 | 7 | 8 | 9,5 | 11 | 12 |
| dk(min) | 5,3 | 6,64 | 7,64 | 9,14 | 10,57 | 11,57 |
| k(max) | 2,4 | 2,6 | 3,1 | 3,7 | 4 | 4,6 |
| k(min) | 2,15 | 2,35 | 2,8 | 3,4 | 3,7 | 4,3 |
| Hrozmiar wgłębienia krzyżowego (typ H) | 1 | 2 | 2 | 2 | 3 | 3 |
| Trozmiar gniazda Torx (gniazdo nie ujęte w normie) | 10 | 15 | 20 | 25 | 25 | 30 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu (kod ST wg ISO 1478)
- dk — średnica łba
- k — wysokość łba
- dp — średnica końcówki wiercącej; wymiary określono w ISO 10666
Tolerancja długości l
wszystkie wartości w mm| l | l(min) | l(max) |
|---|---|---|
| 9,5 | 8,75 | 10,25 |
| 13 | 12,1 | 13,9 |
| 16 | 15,1 | 16,9 |
| 19 | 18 | 20 |
| 22 | 21 | 23 |
| 25 | 24 | 26 |
| 32 | 30,75 | 33,25 |
| 38 | 36,75 | 39,25 |
| 45 | 43,75 | 46,25 |
| 50 | 48,75 | 51,25 |
| l | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| l(min) | 8,75 | 12,1 | 15,1 | 18 | 21 | 24 | 30,75 | 36,75 | 43,75 | 48,75 |
| l(max) | 10,25 | 13,9 | 16,9 | 20 | 23 | 26 | 33,25 | 39,25 | 46,25 | 51,25 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- ldługość nominalna wkrętu
Długość gwintowana lg(min) w zależności od długości l
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| lg(min), l = 9,5 | 3,25 | 2,85 | ||||
| lg(min), l = 13 | 6,6 | 6,2 | 4,3 | 3,7 | ||
| lg(min), l = 16 | 9,6 | 9,2 | 7,3 | 5,8 | 5 | |
| lg(min), l = 19 | 12,5 | 12,1 | 10,3 | 8,7 | 8 | 7 |
| lg(min), l = 22 | 15,1 | 13,3 | 11,7 | 11 | 10 | |
| lg(min), l = 25 | 18,1 | 16,3 | 14,7 | 14 | 13 | |
| lg(min), l = 32 | 23 | 21,5 | 21 | 20 | ||
| lg(min), l = 38 | 29 | 27,5 | 27 | 26 | ||
| lg(min), l = 45 | 34,5 | 34 | 33 | |||
| lg(min), l = 50 | 39,5 | 39 | 38 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu (kod ST)
- lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d
- — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej
Zdolność przewiercania — grubość łączonych elementów
wszystkie wartości w mm| d | od | do |
|---|---|---|
| ST2,9 | 0,7 | 1,9 |
| ST3,5 | 0,7 | 2,25 |
| ST4,2 | 1,75 | 3 |
| ST4,8 | 1,75 | 4,4 |
| ST5,5 | 1,75 | 5,25 |
| ST6,3 | 2 | 6 |
- od
- najmniejsza grubość łączonych elementów, jaką wkręt przewierca
- do
- największa grubość łączonych elementów, jaką wkręt przewierca
| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| odnajmniejsza grubość łączonych elementów, jaką wkręt przewierca | 0,7 | 0,7 | 1,75 | 1,75 | 1,75 | 2 |
| donajwiększa grubość łączonych elementów, jaką wkręt przewierca | 1,9 | 2,25 | 3 | 4,4 | 5,25 | 6 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dnominalna średnica gwintu (kod ST)
Wymagania i powiązane normy
10 pozycjiMateriał
- Stal
- Norma
- ISO 10666
Gwint
- Norma
- ISO 1478
Wgłębienie krzyżowe
- Norma
- ISO 4757
Własności mechaniczne
- Norma
- ISO 10666
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Bez powłoki
- Powłoki elektrolityczne
- wymagania określono w ISO 4042
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania wkrętu samowiercącego z łbem walcowym wypukłym, z wgłębieniem krzyżowym H, z gwintem ST3,5, o długości nominalnej l = 16 mm:
Wkręt samowiercący ISO 15481 – ST3,5 x 16 – HOpis
Wkręt samowiercący z łbem walcowym wg normy ISO 15481 (odpowiedniki: DIN 7504 M). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 3,5 do 4,8 mm i długościach 9,5–50 mm.
Specyfikacja produktu
6 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 15481 |
| Rodzaj | Wkręt samowiercący z łbem walcowym, wiertło nr 3 |
| Nr wiertła | 3 |
| Rodzaj gwintu | gwint blachowkrętowy |
ISO 15481 · 17 wariantów
