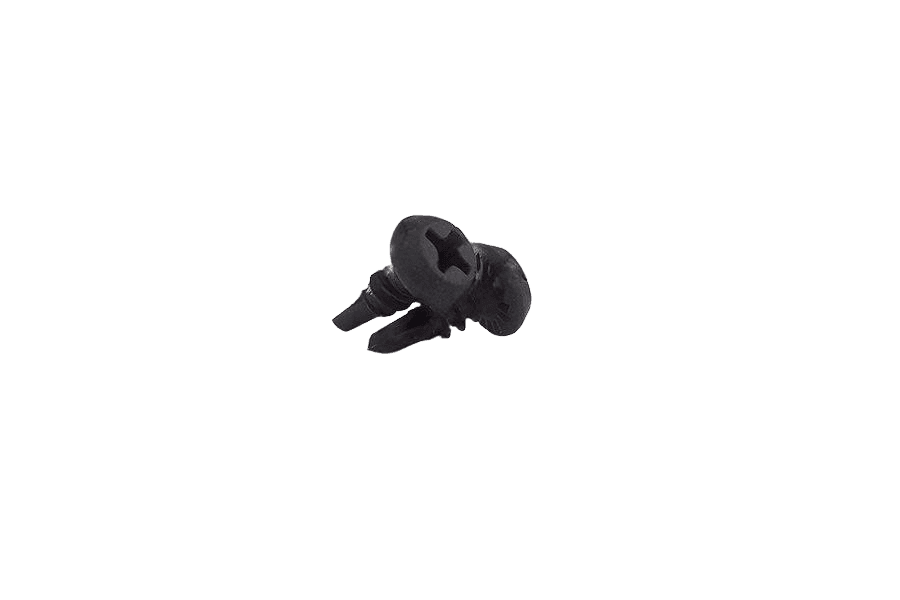

AN 510karta katalogowa
Wkręt swrc.walc.płaski #3
Wymiary i warunki techniczne wg AN 510
Oznaczanie
Wkręty samowiercące z łbem panelowym (walcowym płaskim) przeznaczone do łączenia profili. Zredukowany punkt wiercący (dp) umożliwia nawiercenie i nagwintowanie podłoża w jednej operacji, bez wstępnego przygotowania otworu. Ząbkowanie pod łbem dociska powierzchnię pod łbem i zabezpiecza połączenie przed samoczynnym poluzowaniem.
Napęd: wgłębienie krzyżowe Philips (H = 2). Wykończenie: fosfatowane.
Wymiary (mm)wybrany rozmiar: ST 3,9x11
| d(nom) | 3,9 |
|---|---|
| dp(max) | 3,1 |
| dk(min) | 7,40 |
| dk(max) | 8,10 |
| k(min) | 2,45 |
| k(max) | 2,92 |
| H | 2 |
d — średnica nominalna gwintu samowiercącegodp — średnica zredukowanego punktu wiercącego (ostrza samowiercącego)dk — średnica łbak — wysokość łbaH — wgłębienie krzyżowe Philips (rozmiar wkrętaka)
Przykład oznaczania wkręta samowiercącego do łączenia profili o średnicy nominalnej d = 3,9 mm, długości nominalnej l = 11 mm:
Wkręt do łączenia profili AN 510 – 3,9 x 11.
Specyfikacja produktu
| Wymiar | ST 3,9x11 |
|---|---|
| Norma | AN 510 |
| Rodzaj | Wkręt swrc.walc.płaski #3 |
| Pokrycie | Fosfatowane |
| Typ | gwint blachowkrętowy |
| Długość | 11 |
| Rozmiar | 3,9 |
| Typ łba | płaski |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 1,14 kg |
| Waga 1 szt | 1,14 g |
