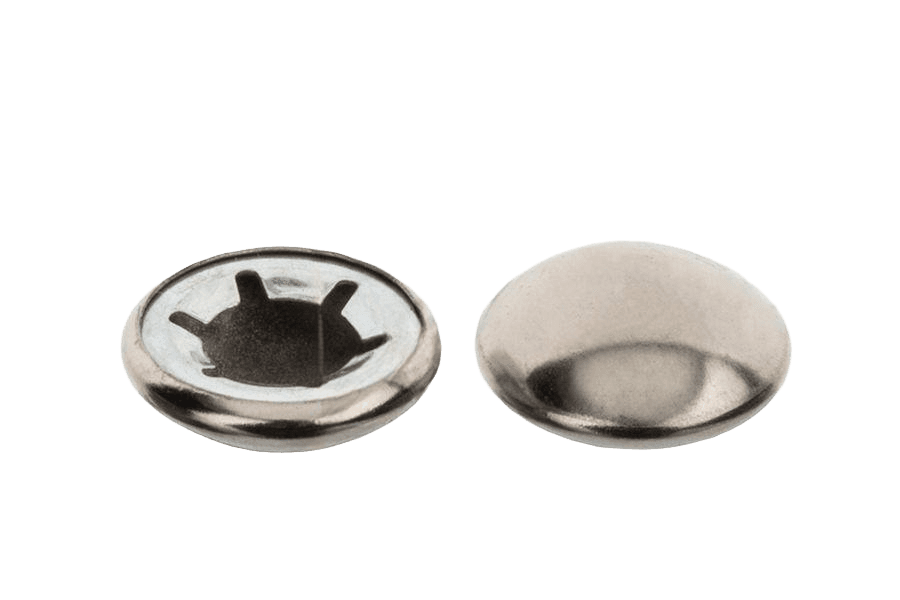

Zabezpieczenie sprężyste z puklem AN 83, niklowanie
AN 83AN 83
Zdjęcie 1 z 2
OznaczenieAN 83 · stal · Niklowany (dekoracyjny)
Opis
Zabezpieczenie sprężyste z puklem wg normy AN 83, ze stali.
Dostępny asortyment: w rozmiarach od 4 do 20 mm. W ofercie również w wykonaniu nierdzewnym A2.
Dane techniczne
8 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Niklowany (dekoracyjny) |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 83 |
| Rodzaj | Zabezpieczenie sprężyste z puklem |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 290 g |
| Waga 1 szt | 0,58 g |
AN 83karta katalogowa
karta katalogowaZabezpieczenie sprężyste z puklem — wymiary i warunki techniczne wg AN 83
Wymiary i warunki techniczne wg AN 83
Karta normy AN 83Wymiary
wszystkie wartości w mm| Ødw(nom) | ØA | B | C |
|---|---|---|---|
| 3 | 11,8 | 4,2 | 3,0 |
| 4 | 11,8 | 4,2 | 3,0 |
| 5 | 11,8 | 4,2 | 3,0 |
| 6 | 15,8 | 5,7 | 4,0 |
| 7 | 15,8 | 5,7 | 4,0 |
| 8 | 15,8 | 5,7 | 4,0 |
| 9 | 19,5 | 7,1 | 4,5 |
| 10 | 19,5 | 7,1 | 4,5 |
| 11 | 19,5 | 7,1 | 4,5 |
| 12 | 26,7 | 9,4 | 6,0 |
| 13 | 26,7 | 9,4 | 6,0 |
| 14 | 26,7 | 9,4 | 6,0 |
| 15 | 29,6 | 9,7 | 6,0 |
| 16 | 29,6 | 9,7 | 6,0 |
| 18 | 29,6 | 9,7 | 6,0 |
| 20 | 38,7 | 10,0 | 6,0 |
- ØA
- średnica zewnętrzna pukla (kołpaka)
- B
- głębokość pukla (wymiar osiowy kołpaka)
- C
- wysokość części kopułowej pukla (na przekroju montażowym)
| Ødw(nom) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØAśrednica zewnętrzna pukla (kołpaka) | 11,8 | 11,8 | 11,8 | 15,8 | 15,8 | 15,8 | 19,5 | 19,5 | 19,5 | 26,7 | 26,7 | 26,7 | 29,6 | 29,6 | 29,6 | 38,7 |
| Bgłębokość pukla (wymiar osiowy kołpaka) | 4,2 | 4,2 | 4,2 | 5,7 | 5,7 | 5,7 | 7,1 | 7,1 | 7,1 | 9,4 | 9,4 | 9,4 | 9,7 | 9,7 | 9,7 | 10,0 |
| Cwysokość części kopułowej pukla (na przekroju montażowym) | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 4,5 | 4,5 | 4,5 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 |
Kolumna 4 odpowiada wybranemu wariantowi Zabezpieczenie sprężyste z puklem AN 83 4, niklowanie.
- Ødw(nom)nominalna średnica wałka (trzpienia), na który wciskane jest zabezpieczenie; na widoku z przodu oznaczona jako Ød (otwór pierścienia sprężystego)
Materiał i wykończenie
6 pozycjiStal — pierścień sprężysty
- Materiał
- stal sprężynowa EN 10132, twardość 350–425 HV
- Wykończenie
- cynkowa powłoka galwaniczna ISO 4042 lub powłoki płatkowe ISO 10683
Stal — pukiel (kołpak)
- Materiał
- stal niestopowa (węglowa) EN 10025
- Wykończenie
- niklowa powłoka galwaniczna ISO 4042
Stal nierdzewna — pierścień i pukiel
- Materiał
- stal nierdzewna A2 ISO 3506-1
- Wykończenie
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania: zabezpieczenie sprężyste osiowe z puklem na wałek o średnicy d = 10 mm, ze stali sprężynowej:
Płytki osadcze z puklem AN 83–10–StWykonania AN 83
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Zabezpieczenie sprężyste z puklem AN 83, niklowaniestal · Niklowany (dekoracyjny)to wykonanie | stal · Niklowany (dekoracyjny) | — |
| Zabezpieczenie sprężyste z puklem AN 83, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
